Dräger Polaris 50

NLD
108

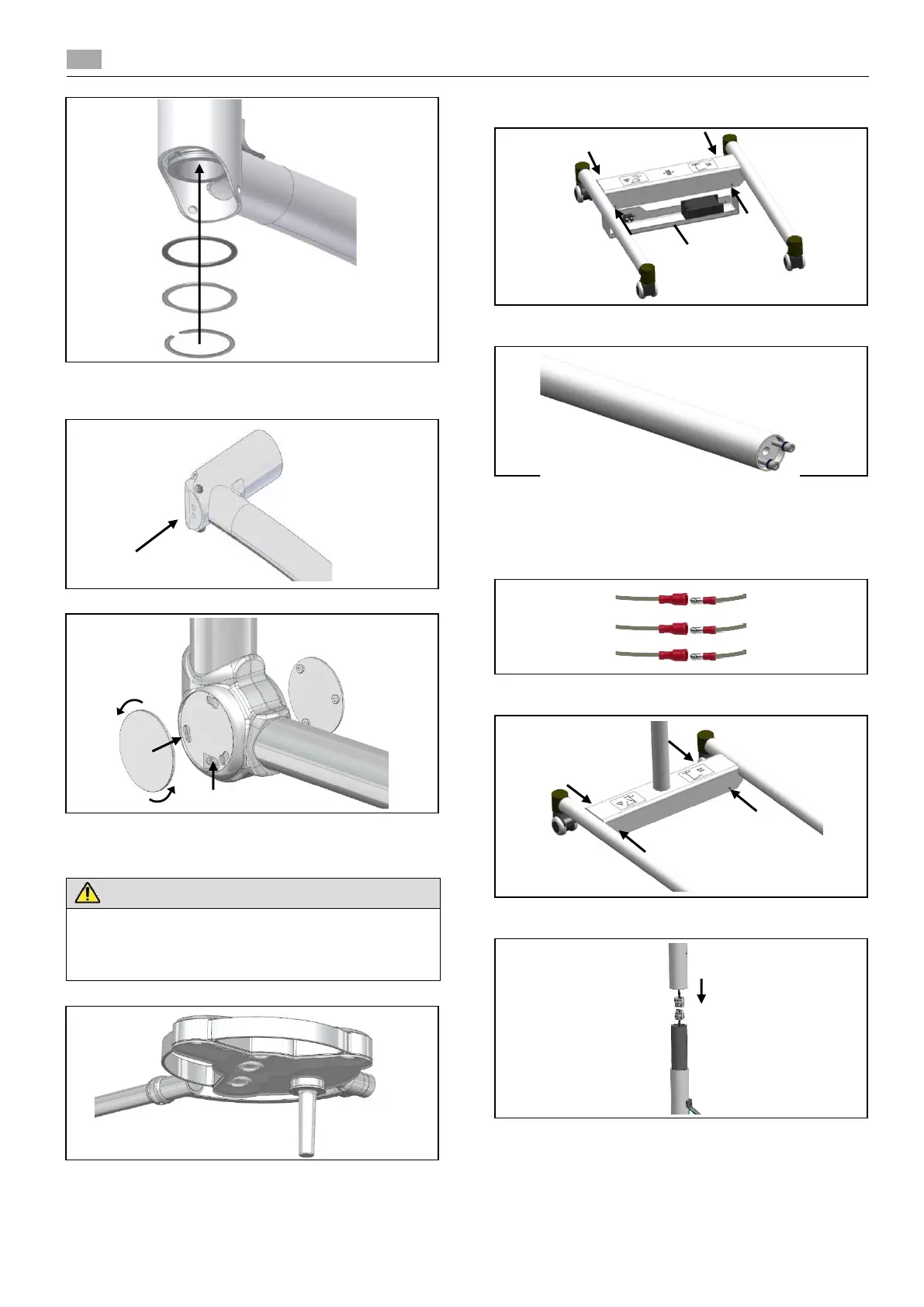

► Monteer na het invoegen van de wandarm als eerste de
ring 'A', vervolgens de borgring 'B' en ten slotte de
afsluitringen 'C'.
► Voeg de draaistekker 'D' voorzichtig in.
► Monteer de koppelingsafdekkingen 'B' en draai de
schroeven 'C' vast.
► Steek de afdekkingen 'A' op.
GEVAAR
Levensgevaar door elektrische schok.
► Netspanning niet inschakelen voordat de arma-
tuurkop is geïnstalleerd.
► Zie hoofdstuk 6 om verder te gaan met de installatie van
de armatuurkop.
5. MONTAGE: Polaris 50 Mobiel
► Verwijder de inbusschroeven M3 aan de zijkanten en de
netvoedingshouder 'A'.
► Draai op de onderste standbuis de 2 inbusschroeven los.
► Voer het standbuissnoer door het verrijdbare statief.
► Schroef de standpijp met de 2 inbusschroeven en
kartelringen aan het verrijdbare statief (10 Nm).
► De snoerhouder moet naar achteren wijzen.
► Sluit de hetzelfde gekleurde draden van de onderste
standbuis en van de netadapter op elkaar aan.
► Monteer de netvoedingshouder weer met de inbus-
schroeven M3 en de kartelringen.
► Steek de stekkers van de bovenste en onderste
standbuis in elkaar tot ze klikken.
► Zet de bovenste standbuis op de onderste.
A
B
C
D
A
A
C
B
A
