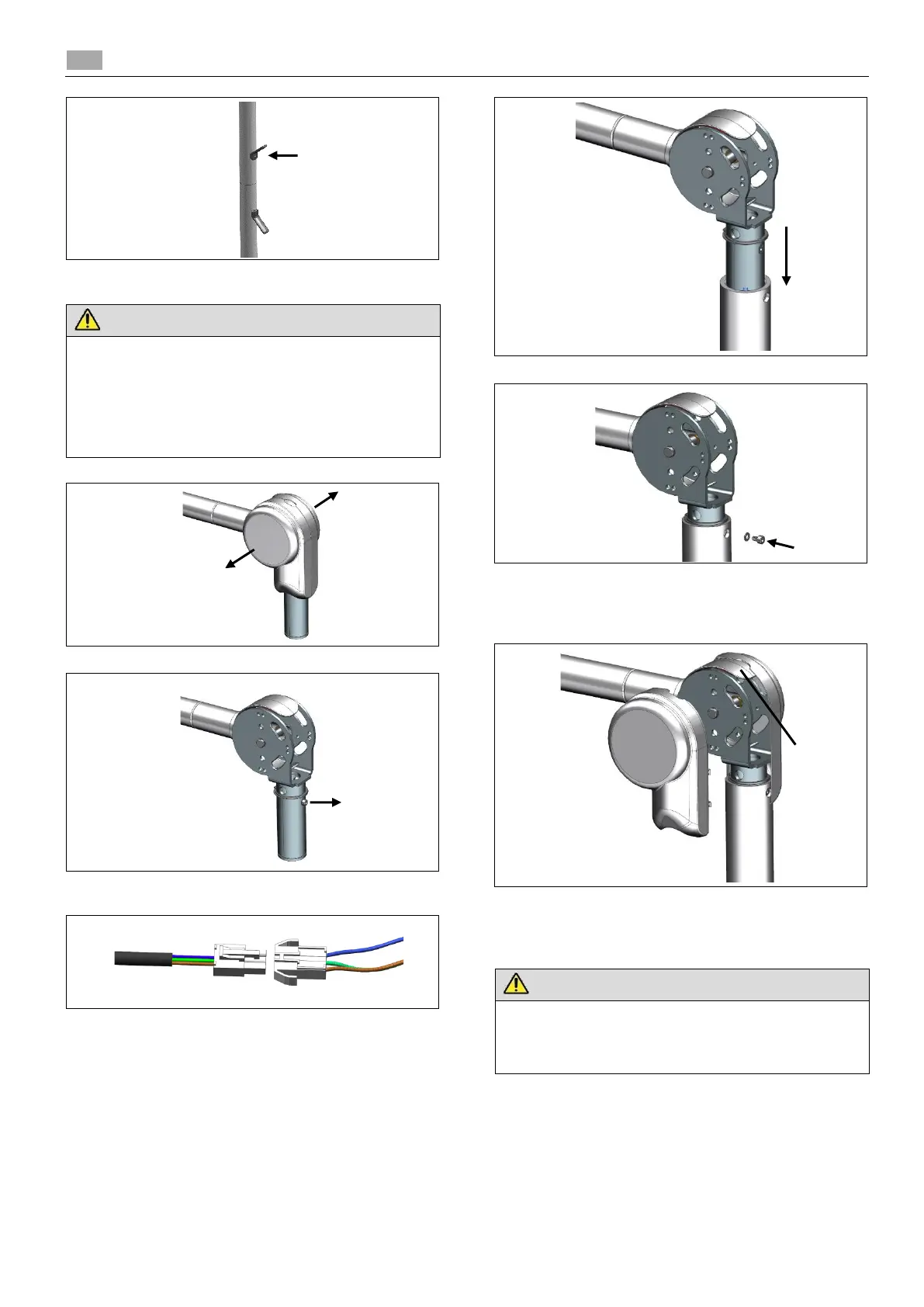

 Kabelhalter mit 3er-Inbusschraube am oberen Standrohr
festschrauben (2.4 Nm).
WARNUNG
Den oberen Kabelhalter nie abschrauben – Verlet-
zungsgefahr.
 Wenn beide Kabelhalter abgeschraubt werden, ist
das Verbindungsstück lose und fällt herunter, was zu
Verletzungen und Schäden an Kabel und Gerät
führen kann
 Abdeckungen «A» vorsichtig abziehen.
 Die Innensechskantschraube M4 zusammen mit der
Unterlagsscheibe entfernen.
 Den Stecker des Federarms mit dem Stecker des oberen
Standrohres bis zum Klick zusammenstecken.
 Den Federarm auf das Standrohr aufstecken.
 Richten Sie das Gewinde im Federarm gemäss der
Öffnung im Standrohr aus, setzen Sie dann die M4-
Innensechskantschraube und die Unterlagsscheibe ein
und ziehen diese fest.
 Bringen Sie die Abdeckungen «A» nacheinander wieder
an. Stellen Sie sicher, dass die Abdeckung «B» in der
Nut der beiden Abdeckungen «A» positioniert ist.
GEFAHR
Lebensgefahr durch Stromschlag.
 Netzspannung nicht einschalten bevor der Leuchtenkopf
nicht installiert wurde
A
A
B
