Dispositifs de réglage de l’amortisseur arrière
(fig. 36)
L’amortisseur arrière est doté de réglages extérieurs pour
adapter l’assiette du motocycle aux conditions de charge.
Le réglage (1), placé côté gauche en face de la fixation
inférieure de l’amortisseur au bras oscillant, ajuste
l’amortissement hydraulique en extension (détente).
Le réglage (2) sur le vase d’expansion de l’amortisseur
ajuste l’amortissement hydraulique en compression.
Si l’on tourne dans le sens des aiguilles d’une montre les
réglages (1 et 2), on augmente la dureté, inversement on
la réduit.
Tarage D’USINE :
à partir de la position totalement fermée (sens des aiguilles
d’une montre), desserrez le réglage d'extension (1) de
16 clics et le réglage de compression (2) de 12 clics.
Les deux bagues crénelées (3), se trouvant dans la section
supérieure de l’amortisseur, ajustent la précontrainte du
ressort extérieur.
Pour modifier la précontrainte du ressort, tournez la bague
supérieure. En serrant ou desserrant la bague crénelée
inférieure , on augmente ou on réduit la précontrainte.
Attention
Pour tourner la bague crénelée de réglage de la
précontrainte, utilisez une clé à ergot. Agissez avec
beaucoup de précautions pour éviter le risque de blessure
de la main en se heurtant violemment contre d’autres
pièces du motocycle dans le cas où la dent de la clé
n’aurait plus de prise sur le créneau de la bague pendant le
réglage.
Attention
L’amortisseur contient du gaz sous haute pression et
pourrait provoquer des dommages graves si démonté par
un amateur.
2
1
3

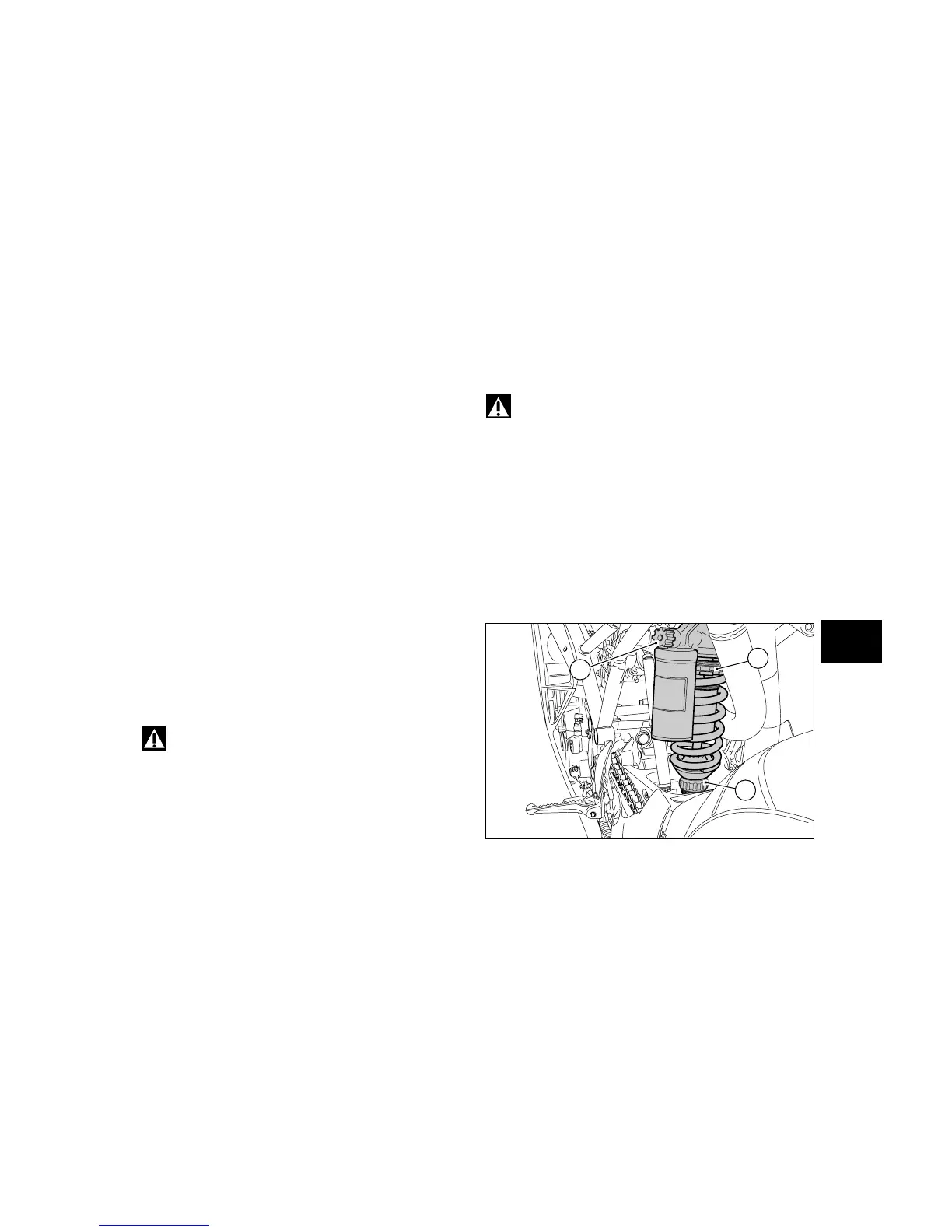

fig. 36

Ducati 749R Specifications

General

Bore x Stroke	94 mm x 54 mm
Transmission	6-speed
Frame	Tubular steel trellis frame
Exhaust	2-1-2 system with catalytic converter and lambda probe
Final Drive	Chain; front sprocket 15; rear sprocket 39
Front Wheel Travel	120 mm
Front Brakes	2 x 320 mm semi-floating discs, 4-piston calipers
Rear Brakes	245 mm disc, 2-piston caliper
Front Tyre	120/70 ZR17
Rear Tyre	180/55 ZR17
Engine Type	L-Twin cylinder, 4 valve per cylinder desmodromic
Power	89 kW (121 hp) @ 10, 250 rpm
Torque	84 Nm (62 lb-ft) @ 8, 500 rpm
Fuel Injection	Electronic fuel injection, 54 mm throttle bodies
Front Suspension	43 mm upside-down fork
Rear Suspension	Fully adjustable monoshock
Rear Wheel Travel	128 mm
Wheelbase	1, 420 mm
Fuel Capacity	15.5 L (including 3.5 L reserve)
