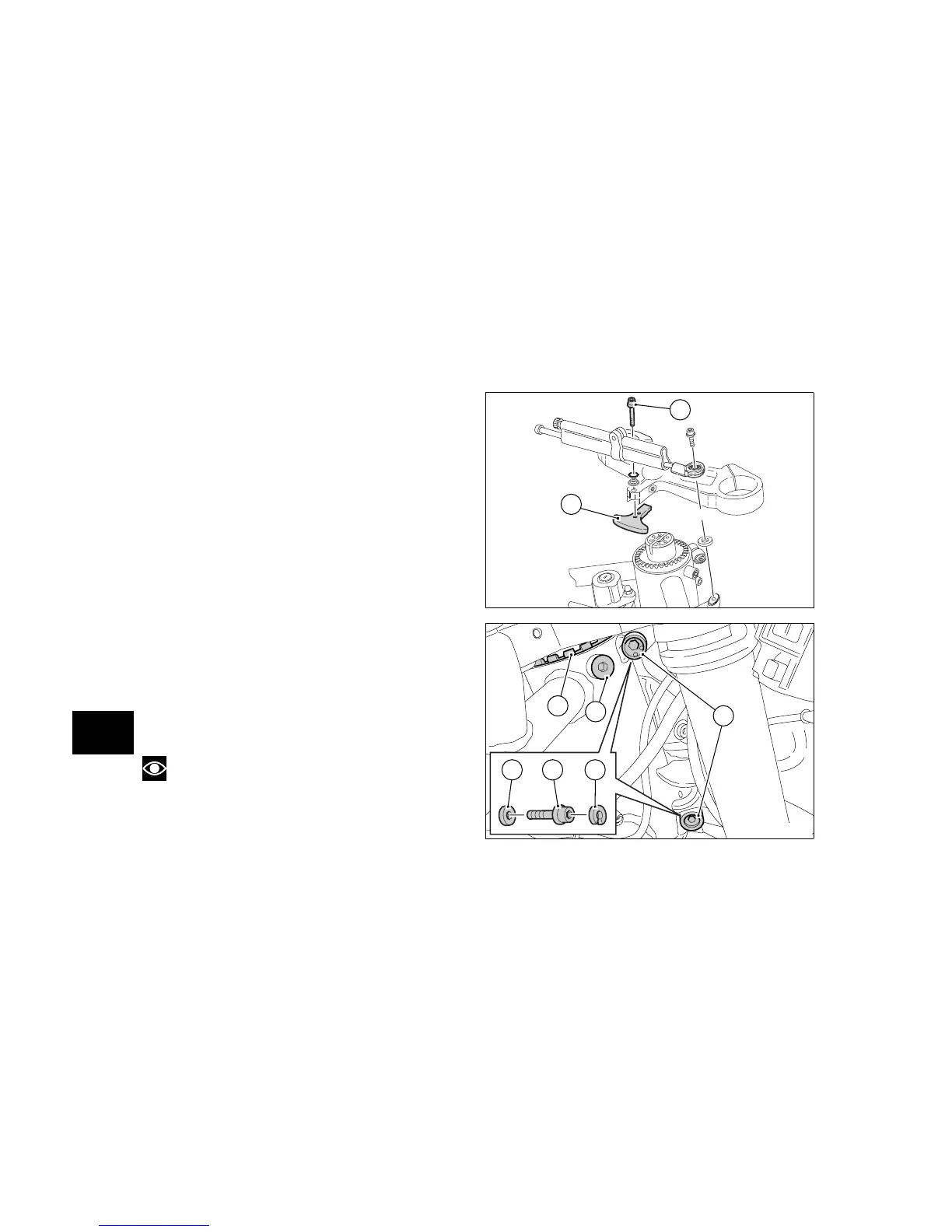

Änderung des Lenkkopfwinkels
Vor der Änderung des Lenkkopfwinkels muss, nach dem
Lösen der Befestigungsschrauben (1 und 2), der
Lenkungsdämpfer abgenommen werden. Die Schraube
(2) fixiert auch den Lenkersperrhaken (3), der bei einer
Änderung des Lenkkopfwinkels beim Wiedereinbau
weiter zurückgesetzt montiert werden muss.
Die Befestigungsschraube (4) der oberen Gabelbrücke
lösen.
Die Neigung des Lenkrohrs nach dem Lockern der beiden
Schrauben (5) auf der rechten RahmenSeite nach
Entfernen der Seeger-Ringe (6) und der Unterlegscheiben
(7) ändern.
Die Schraube (8) vollständig lösen und den Scheitel des
Exzenters (9) mit einem Hakenschlüssel um 180° drehen.
Um prüfen zu können, ob die Bohrung am Exzenter koaxial
zur durch das Lenkrohr laufenden Bohrung liegt, wurde im
oberen Bereich des Exzenters ein Pfeil aufgestanzt, der
die Fluchtung der Bohrungen angibt.
Die Schraube (8) wieder festziehen. Das Gewinde der
Schrauben (5) mit SHELL Retinax HDX2 einfetten und sie
mit einem Anzugsmoment von 22 Nm festziehen. Die
Unterlegscheibe (7) und den Seeger-Ring (6) wieder
montieren.
Hinweis
Bei diesem Arbeitsvorgang die Lenkerhälften nicht
komplett einlenken.
5
8
9
657
Abb. 63
7
8
Abb. 62
