Ducati 749R - Moteur; Distribution

82
F
Moteur
Bicylindre en “L” à 90°, 4 T.
Alésage mm :
94
Course mm :
54
Cylindrée totale, cm
3
:
749
Rapport volumétrique :
12,7±0,5 :1
Puissance maxi. à l’arbre (95/1/CE) :
86,5 kW - 118 CV a 10.250 min
-1
Couple maxi à l’arbre (95/1/CE) :
81,5 Nm a 8.250 min
-1
Régime maximum, min
-1
:
11.500
Important
Ne jamais dépasser le régime maximum en toutes
conditions de marche.
Distribution
Desmodromique, à quatre soupapes par cylindre
commandées par huit culbuteurs (quatre culbuteurs
d’ouverture et quatre de fermeture) et par 2 ACT.
Elle est commandée par le vilebrequin par l’intermédiaire
d’engrenages cylindriques, poulies et courroies crantées.

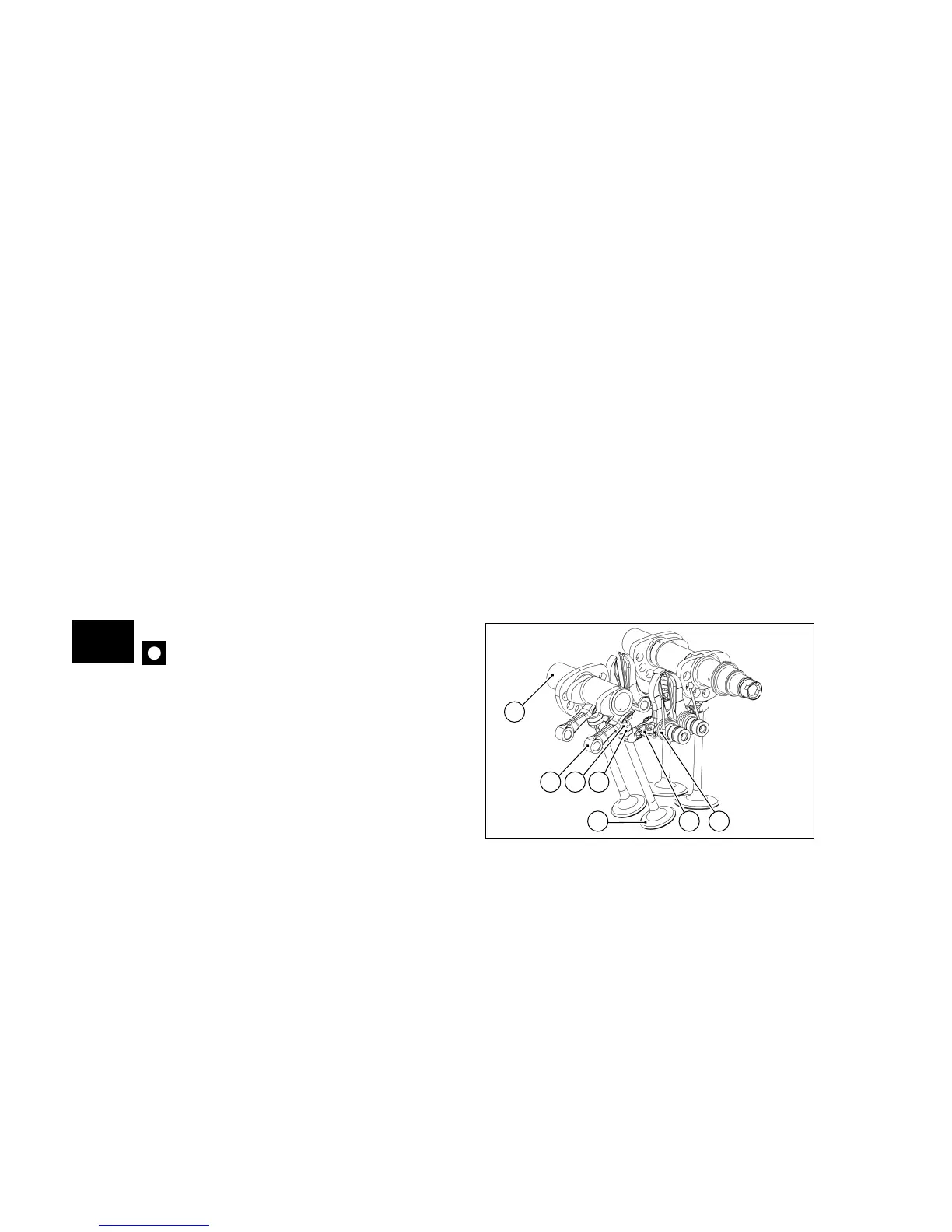

Schéma de distribution desmodromique (fig. 81)
1) Culbuteur d’ouverture (ou supérieur) ;
2) Réglage de culbuteur supérieur ;
3) Réglage de culbuteur de fermeture (ou inférieur) ;
4) Ressort de rappel de culbuteur inférieur ;
5) Culbuteur de fermeture (ou inférieur) ;
6) Arbre à cames ;
7) Soupape.
6
1 2 3
7
5 4
fig. 81
