32
D

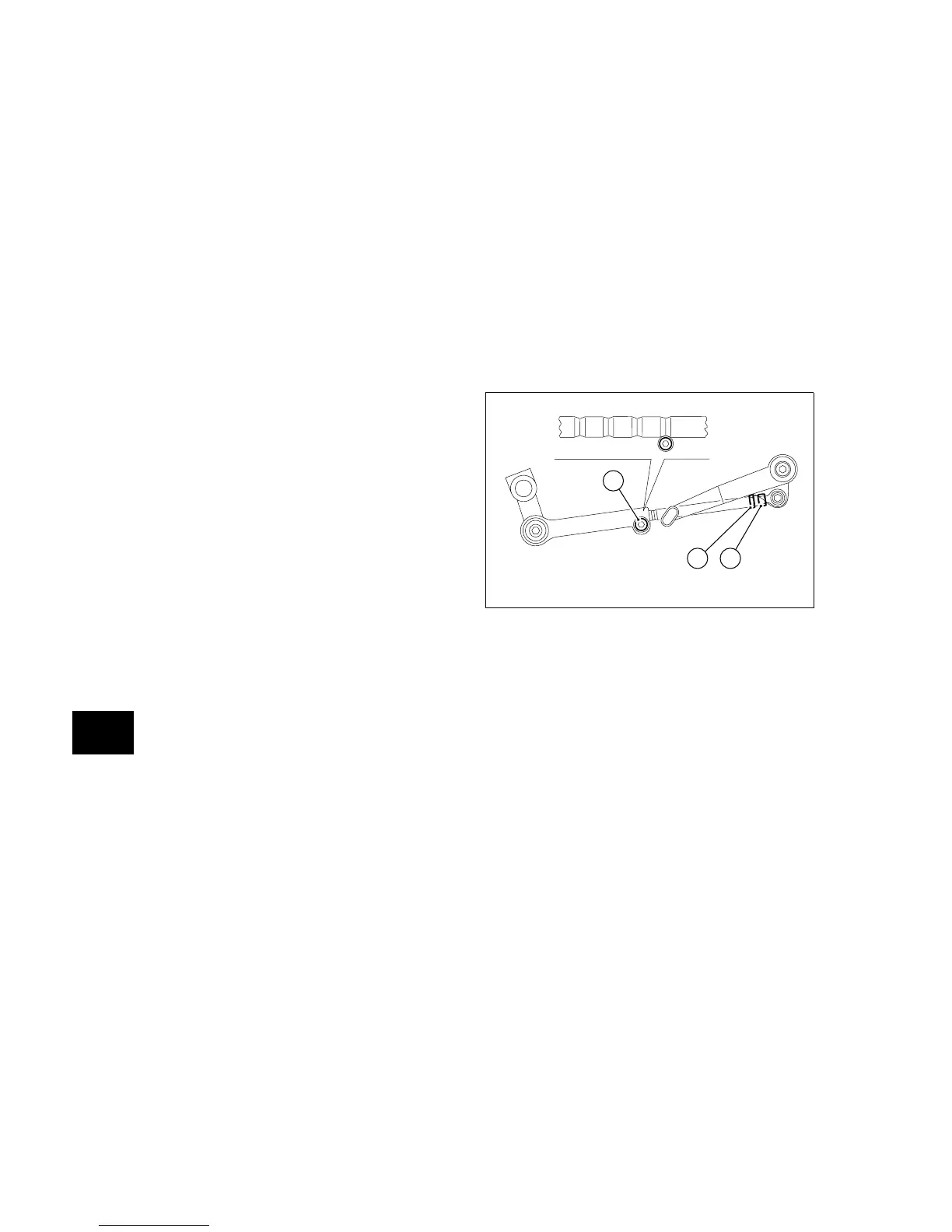

Regulierung der Fußrastenposition am
Schalthebel (Abb. 26)
Um die Motorradergonomie individuell auf jeden Fahrer
abstimmen zu können, kann die Position des Schalthebels
zur entsprechenden Fußraste verstellt werden.
Es sind drei unterschiedliche Einstellungen möglich:
Annäherungsweise Einstellung der Hebelposition
Einen Schraubenschlüssel an die Abflachung (1) ansetzen,
um die Schaltstange zu blockieren, dann die Kontermutter
(3) lockern. Die Schraube (2) lösen und abnehmen, dann die
Stange axial verstellen, bis der Schalthebel die gewünschte
Position einnimmt. Die Schraubenachse (2) lässt 4 mögliche
Positionen der Stange zu. Nach erfolgter Einstellung die
Schraube (2) und die Kontermutter (3) festziehen.
Feineinstellung
Einen Schraubenschlüssel an die Abflachung (1) ansetzen,
um die Schaltstange zu blockieren, dann die Kontermutter
(3) lockern. Einen Schraubenschlüssel an die Abflachung
(1) ansetzen, um die Schaltstange zu drehen und die
Position des Hebels geringfügig zu verstellen. Nach
erfolgter Einstellung die Kontermutter (3) festziehen.
Kombinierte Einstellung
Die beiden zuvor beschriebenen Einstellungen können
auch gemeinsam vorgenommen werden, dabei müssen
die Kontermutter (3) und die Schraube (2) nach erfolgter
Einstellung festgezogen werden.
2
1 3
Abb. 26
