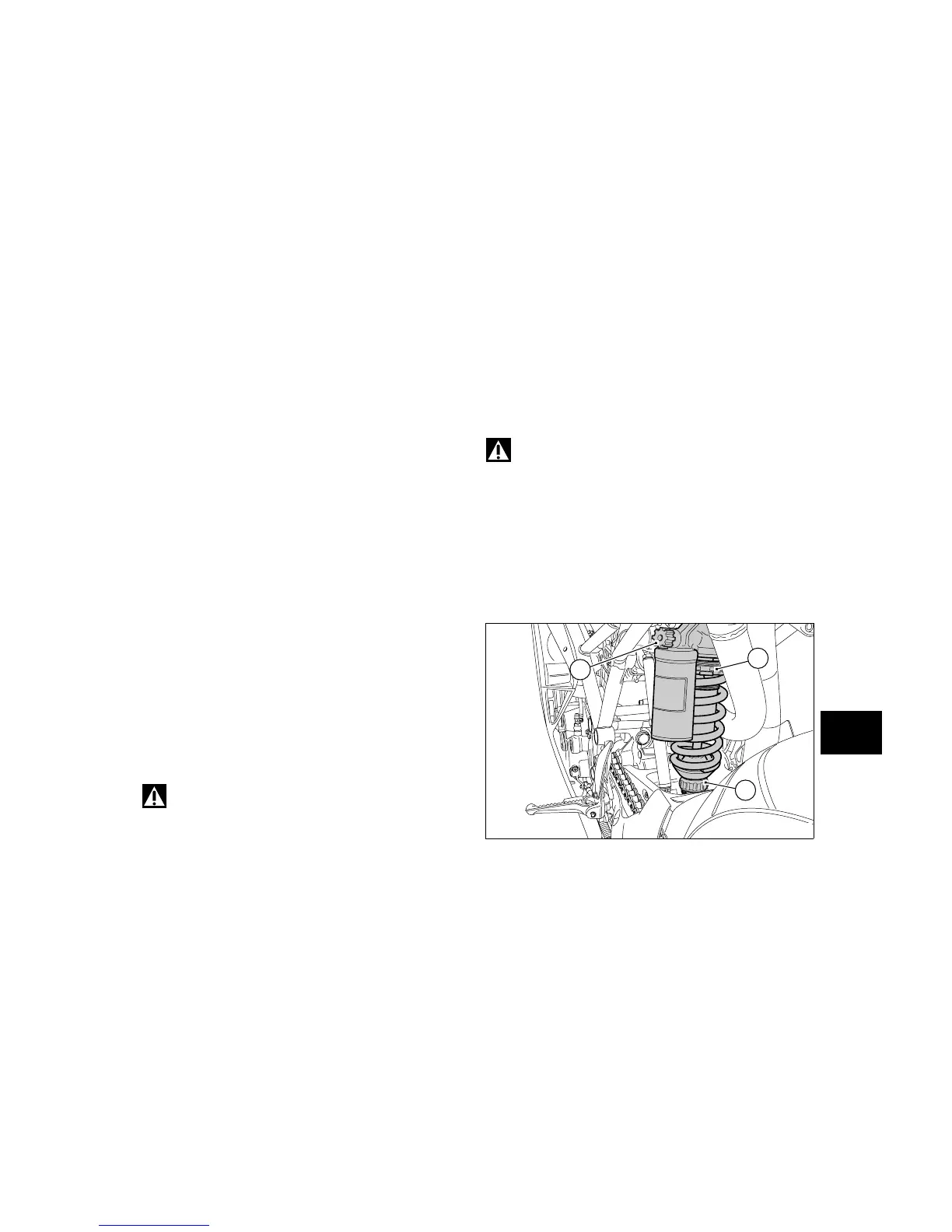

Einstellvorrichtungen für Zentralfederbein
(Abb. 36)
Das Zentralfederbein hat außenliegende Einstellschrauben,
die eine Anpassung des Motorradsetups an die jeweiligen
Lastbedingungen zulässt.
Die Einstellschraube an der linken Seite (1), an der unteren
Federbeinanlenkung an der Schwinge, reguliert die
hydraulische Dämpfung in der Zugstufe (Ausfederung).
Die Einstellschraube (2) am Ausdehnungsbehälter des
Federbeins reguliert die hydraulische Dämpfung in der
Druckstufe.
Durch Drehen der Einstellschrauben (1 und 2) im
Uhrzeigersinn wird die Dämpfung erhöht, umgekehrt wird
sie vermindert.
Standard-Einstellung:
Von ganz geschlossen (Uhrzeigersinn) die
Einstellschraube für die Zugstufe (1) um 16 Klicks und
die Einstellschraube für die Druckstufe (2) um 12 Klicks
herausdrehen.
Mit den zwei Nutmuttern (3) am oberen Teil des
Federbeins kann die Vorspannung der äußeren Feder
reguliert werden.
Zum Ändern der Federvorspannung die obere Nutmutter
entsprechend drehen. Durch Anziehen bzw. Lockern
der unteren Nutmutter wird die Vorspannung erhöht
bzw. vermindert.
Achtung
Zum Verdrehen der Nutmutter der
Federvorspannung einen Hakenschlüssel verwenden.
Hierbei besonders vorsichtig vorgehen, um sich nicht zu
verletzen, falls der Hakenschlüssel abrutschen und man
mit der Hand gegen andere Motorradteile schlagen sollte.
Achtung
Das Federbein enthält unter hohem Druck stehendes
Gas und kann, wenn es von unerfahrenen Personen
ausgebaut wird, schwere Schäden verursachen.
2
1
3
Abb. 36

Ducati 749R Specifications

General

Bore x Stroke	94 mm x 54 mm
Transmission	6-speed
Frame	Tubular steel trellis frame
Exhaust	2-1-2 system with catalytic converter and lambda probe
Final Drive	Chain; front sprocket 15; rear sprocket 39
Front Wheel Travel	120 mm
Front Brakes	2 x 320 mm semi-floating discs, 4-piston calipers
Rear Brakes	245 mm disc, 2-piston caliper
Front Tyre	120/70 ZR17
Rear Tyre	180/55 ZR17
Engine Type	L-Twin cylinder, 4 valve per cylinder desmodromic
Power	89 kW (121 hp) @ 10, 250 rpm
Torque	84 Nm (62 lb-ft) @ 8, 500 rpm
Fuel Injection	Electronic fuel injection, 54 mm throttle bodies
Front Suspension	43 mm upside-down fork
Rear Suspension	Fully adjustable monoshock
Rear Wheel Travel	128 mm
Wheelbase	1, 420 mm
Fuel Capacity	15.5 L (including 3.5 L reserve)
