Registrazione posizione pedale comando freno
posteriore (fig. 27)
Per modificare la posizione della leva comando freno
posteriore agire nel modo seguente.
Allentare il controdado (1).
Ruotare la vite (2) di registro corsa pedale fino a stabilire la
posizione desiderata.
Serrare il controdado (1).
Verificare, agendo a mano sul pedale, che questo presenti
un gioco di circa 1,5÷2 mm prima di iniziare l'azione
frenante.
Se così non risulta occorre modificare la lunghezza
dell'astina di comando della pompa nel modo seguente:
Allentare il controdado (3) sull'astina della pompa.
Avvitare l'astina sulla forcella (4) per aumentare il gioco o
svitarla per diminuirlo.
Serrare il controdado (3) e verificare nuovamente il gioco.
É possibile anche effettuare una microregolazione
variando la posizione del pedale freno (5) sull'asola (6) delle
staffe.
Allentare la vite di fissaggio del pedale e scorrere lo stesso
lungo l'asola, facendogli assumere la posizione desiderata.
Serrare la vite di fissaggio.
2
1
3
4
5
6

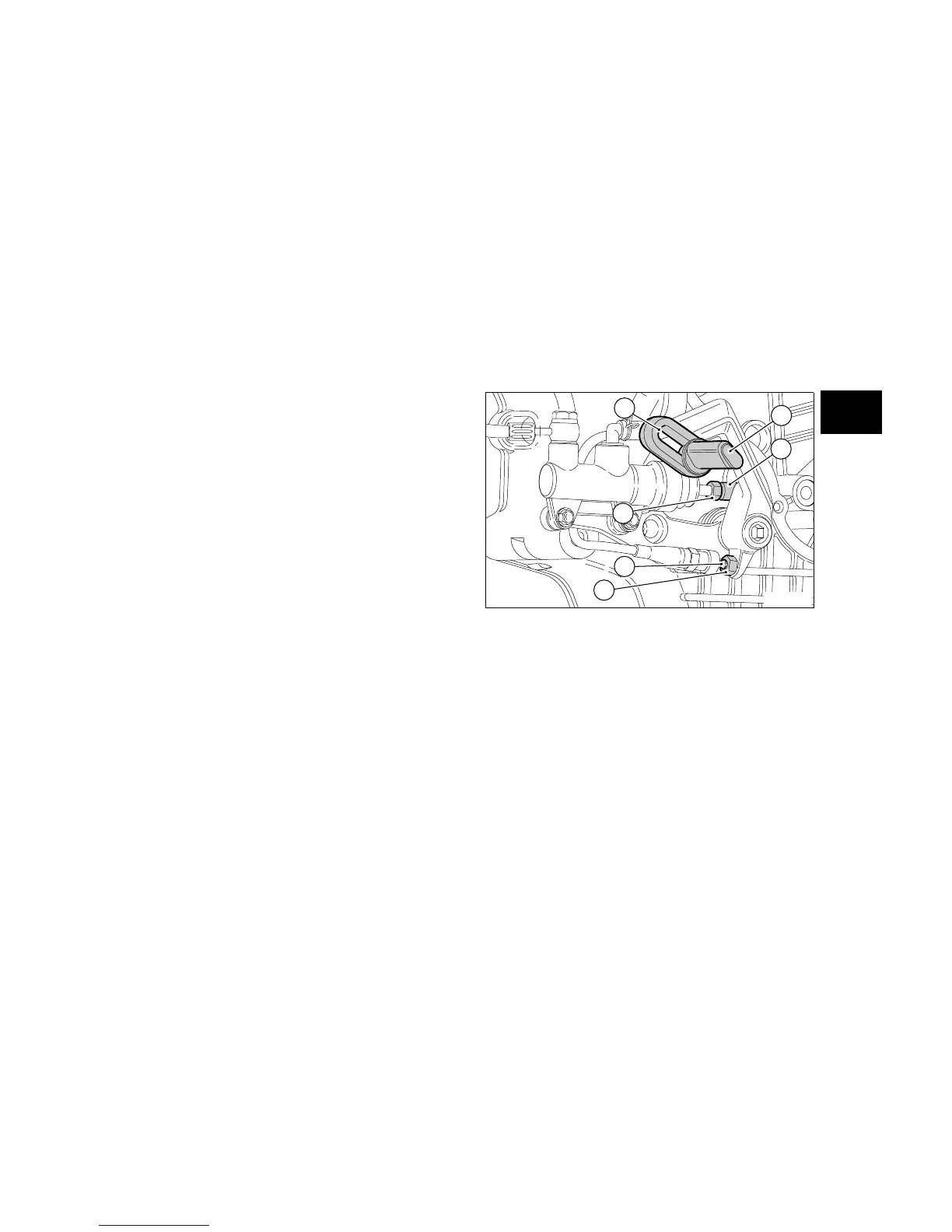

fig. 27

Ducati 749R Specifications

General

Bore x Stroke	94 mm x 54 mm
Transmission	6-speed
Frame	Tubular steel trellis frame
Exhaust	2-1-2 system with catalytic converter and lambda probe
Final Drive	Chain; front sprocket 15; rear sprocket 39
Front Wheel Travel	120 mm
Front Brakes	2 x 320 mm semi-floating discs, 4-piston calipers
Rear Brakes	245 mm disc, 2-piston caliper
Front Tyre	120/70 ZR17
Rear Tyre	180/55 ZR17
Engine Type	L-Twin cylinder, 4 valve per cylinder desmodromic
Power	89 kW (121 hp) @ 10, 250 rpm
Torque	84 Nm (62 lb-ft) @ 8, 500 rpm
Fuel Injection	Electronic fuel injection, 54 mm throttle bodies
Front Suspension	43 mm upside-down fork
Rear Suspension	Fully adjustable monoshock
Rear Wheel Travel	128 mm
Wheelbase	1, 420 mm
Fuel Capacity	15.5 L (including 3.5 L reserve)
