Ducati 749R - Einstellvorrichtungen für die Vorderradgabel

D
39
Einstellvorrichtungen für die Vorderradgabel
Die Gabel des Motorrads ist sowohl in der Zugstufe
(Ausfederung) als auch in der Druckstufe der Holme
möglich.
Die Einstellung erfolgt über die äußeren
Einstellschrauben:
1) (Abb. 34) zur Änderung der hydraulischen Dämpfung
in der Zugstufe;
2) (Abb. 34) zur Änderung der Vorspannung der inneren
Federn;
3) (Abb. 35) zur Änderung der hydraulischen Dämpfung
in der Druckstufe.
Das Motorrad senkrecht und auf festem Boden abstellen.
Mit einem 3 mm-Inbusschlüssel die jeweils am Scheitel
der Gabelholme angeordnete Einstellschraube (1)
verdrehen, um die hydraulische Dämpfung in der Zugstufe
zu verstellen.
Um die Einstellschraube zu betätigen, einen
Schraubendreher in die Bohrung an der Achse des
Gabelholms einführen Abb. 35.
Beim Drehen der Einstellschrauben (1 und 3) sind Klicks
vernehmbar, von denen jeder einer Dämpfposition
entspricht. Wird die Schraube bis zum Anschlag
eingedreht, erreicht man die Position „0”, die der
maximalen Dämpfung entspricht. Von dieser Position aus
beginnend und durch Drehen gegen den Uhrzeigersinn die
Klicks mitzählen, die jeweils den Positionen „1”, „2”,
usw. entsprechen.
2
1

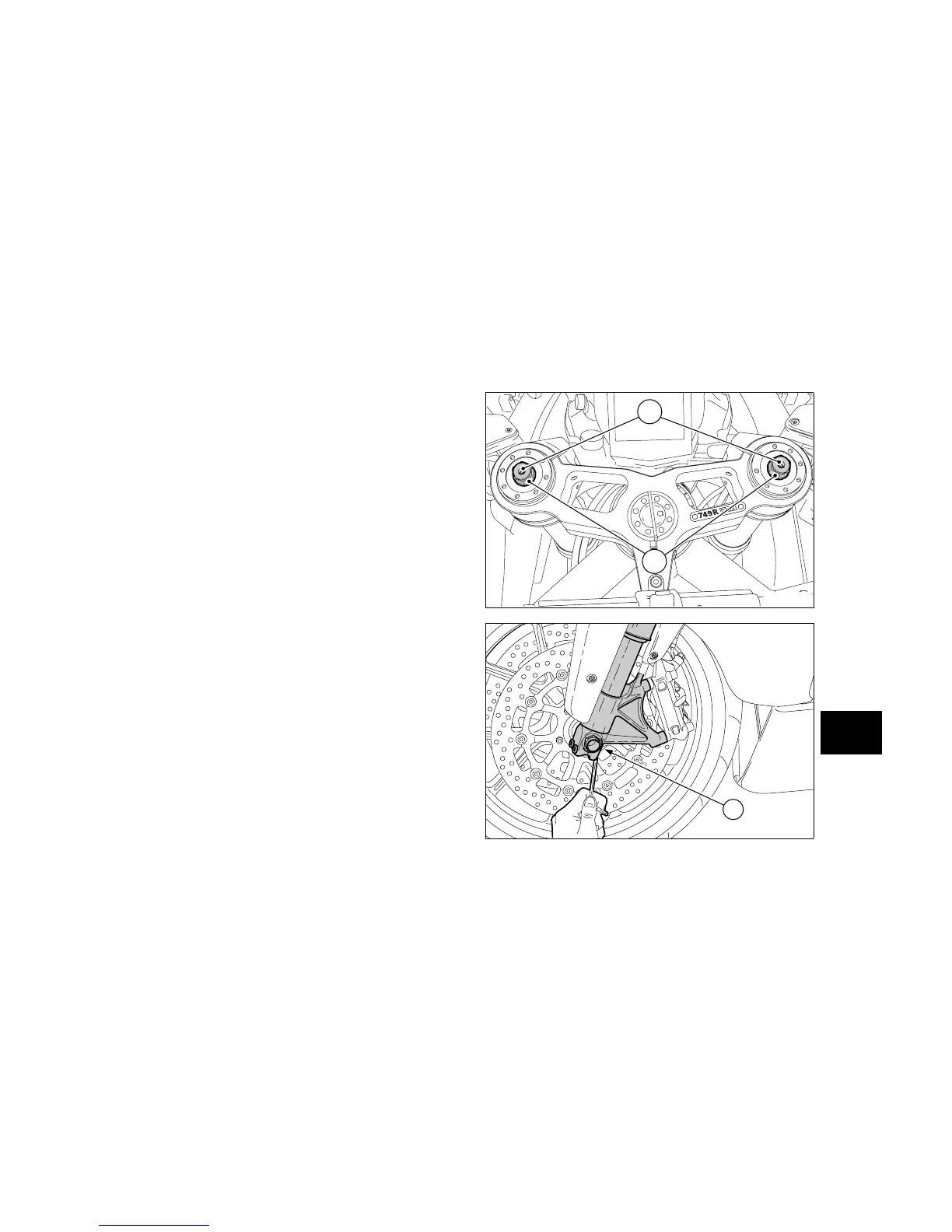

Abb. 34
3
Abb. 35
