Ducati 749R User Manual

I
67
Sostituzione lampade luci abbaglianti e
anabbaglianti
Prima di procedere alla sostituzione di una lampadina
fulminata accertarsi che quella di ricambio abbia i valori di
tensione e potenza uguali a quelli specificati nel paragrafo
"Impianto Elettrico" a pag. 87. Verificare sempre il
funzionamento della nuova lampadina installata, prima di
rimontare le parti rimosse.

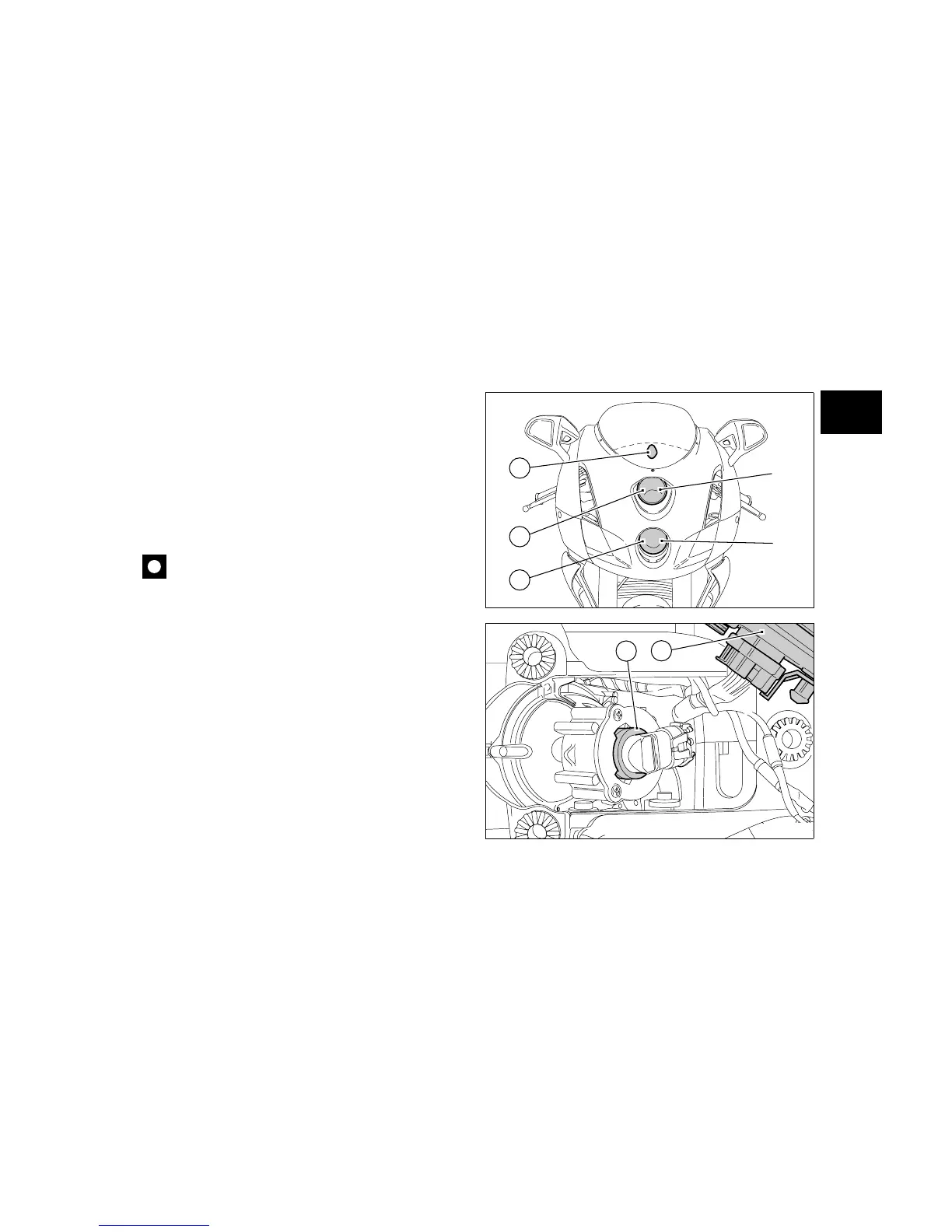

Nella fig. 66 é riportata la posizione della lampada
anabbagliante (LO), abbagliante (HI) e di posizione (1).
Importante
Nella versione U.S.A. la posizione delle lampade
abbagliante e anabbagliante è invertita rispetto a quanto
descritto.
Proiettore
Per accedere alla lampadina superiore occorre rimuovere il
cruscotto (2) (vedi pag. 56) dai gommini di ritegno.
Ruotare la ghiera di arresto (3) del corpo lampada superiore
in senso antiorario ed estrarre la lampada fulminata.
Sostituirla con una nuova identica.
Nel rimontaggio ruotare la ghiera di arresto (3) in senso
orario per bloccare la lampadina.
Per accedere alla lampada inferiore, rimuovere il cupolino
come descritto nel paragrafo "Rimozione della vestizione"
a pag. 54 e il coperchio inferiore (4) del supporto faro
svitando le viti (5). Per la sostituzione procedere in modo
analogo a quanto descritto per la lampada superiore.
1
HI
LO
LO
USA
HI
USA
fig. 66
3
2
fig. 67

Ducati 749R Specifications

General

Bore x Stroke	94 mm x 54 mm
Transmission	6-speed
Frame	Tubular steel trellis frame
Exhaust	2-1-2 system with catalytic converter and lambda probe
Final Drive	Chain; front sprocket 15; rear sprocket 39
Front Wheel Travel	120 mm
Front Brakes	2 x 320 mm semi-floating discs, 4-piston calipers
Rear Brakes	245 mm disc, 2-piston caliper
Front Tyre	120/70 ZR17
Rear Tyre	180/55 ZR17
Engine Type	L-Twin cylinder, 4 valve per cylinder desmodromic
Power	89 kW (121 hp) @ 10, 250 rpm
Torque	84 Nm (62 lb-ft) @ 8, 500 rpm
Fuel Injection	Electronic fuel injection, 54 mm throttle bodies
Front Suspension	43 mm upside-down fork
Rear Suspension	Fully adjustable monoshock
Rear Wheel Travel	128 mm
Wheelbase	1, 420 mm
Fuel Capacity	15.5 L (including 3.5 L reserve)
