Regolazione sella - serbatoio
È possibile modificare in direzione assiale la posizione
dell'intero gruppo sella-serbatoio-codone, rispetto al
telaietto posteriore (1).
La regolazione della sella (2), con un'escursione di 20 mm,
permette di assecondare le esigenze di ogni pilota.
Per effettuare questo tipo di regolazione operare come
segue:
svitare e rimuovere le viti laterali (3) recuperando le
maniglie laterali (4).
Allentare le viti (5) e spostare in avanti o in dietro il gruppo
sella-serbatoio.
Nel telaietto (1) sono presenti tre fori (6) che consentono
tre regolazioni.
Fare corrispondere il foro della sella con quello del telaietto
più appropriato.
Serrare alla coppia prescritta le viti (5).
Al centro del codone é fissato un perno guida (7) che
scorre all'interno di un'asola (8), sulla quale é montato un
gommino ad "H" (9).
Montare le maniglie laterali e fissarle serrando alla coppia
prescritta le viti laterali (3).
2
6
1

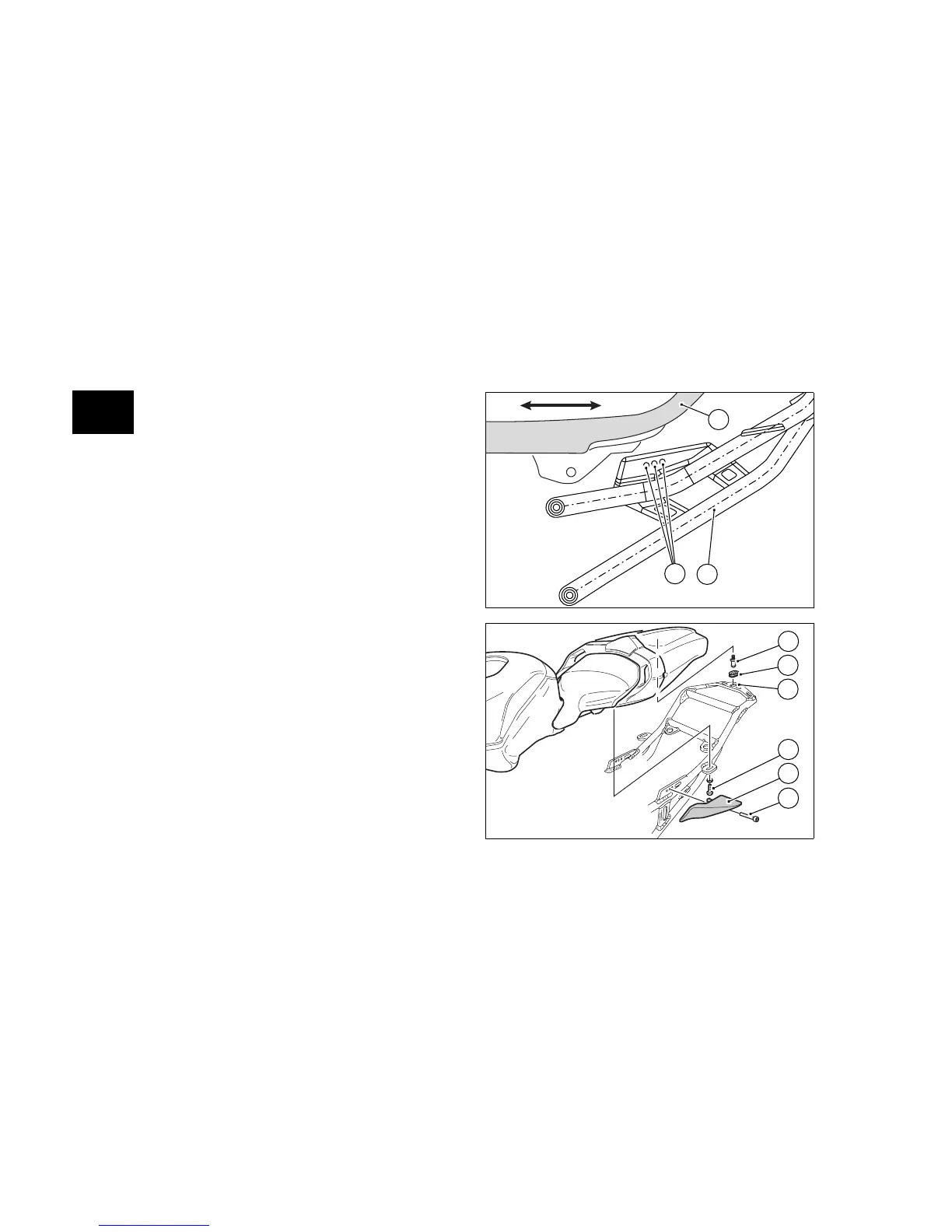

fig. 30
