Installing Optional Mini-GBICs
SecureStack C3 Installation Guide 3-5
Figure 3-2 Mini-GBIC with LC Connector
Removing a Mini-GBIC
ToremoveaMini‐GBICfroma portslot,referbacktoFigure 3‐1andFigure 3‐2,and
proceedasfollows:

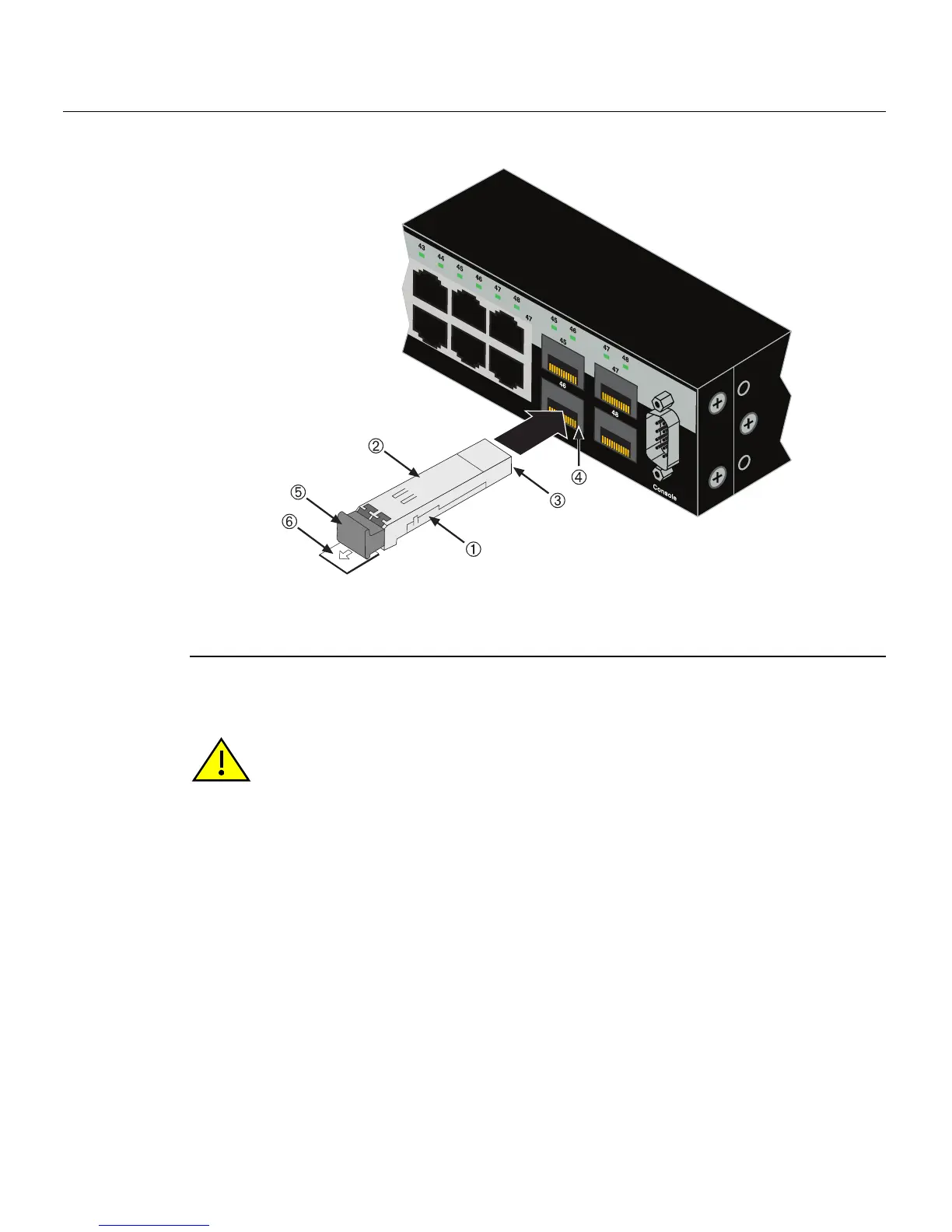

1 Mini-GBIC (MGBIC-LC01, -LC03, or -LC09) 4 Port slot
2 Mini-GBIC, top side 5 Protective dust cover
3 7-pin edge connector (insertion side) 6 Release tab
Caution: Do NOT remove a Mini-GBIC from a slot without releasing the locking tab
located at the front of the Mini-GBIC. This can damage the Mini-GBIC. The Mini-GBIC and
its host device are sensitive to static discharges. Use an antistatic wrist strap and observe
all static precautions during this procedure. Failure to do so could result in damaging the
Mini-GBIC or host device. Always leave the Mini-GBIC in the antistatic bag or an
equivalent antistatic container when not installed.
Precaución: NO quite el Mini-GBIC de la ranura sin antes abrir la traba ubicada en la
parte frontal del Mini-GBIC. Si lo hace, puede dañar el Mini-GBIC, puesto que es muy
sensible a las descargas de electricidad estática, al igual que el dispositivo host. Utilice la
pulsera antiestática y tome todas las precauciones necesarias durante este
procedimiento. Si no lo hace, pude dañar el Mini-GBIC o el dispositivo host. Mientras no
esté instalado, mantenga el Mini- GBIC en su bolsa antiestática o en cualquier otro
recipiente antiestático.
