QUANTUM
HD COMPRESSOR CONTROL PANEL
MAINTENANCE
090.040-M (NOV 2016)
Page 39
SW1
PW
R OK LED (D65)
Acve LED(D64)
Tx LED (D62)
Rx LED (D63)
J33
Defaulted Pins 2-3
CH24
CH22
CH23
CH21
CH20
CH18
CH19
CH17
CH16
CH14 Slide Valve
CH15 Slide Stop
CH13 Economizer Pressure
CH12 Drive Speed RPM
CH10 Entering Process Temperature
CH11 System Discharge Pressure
CH9 Suction Pressure
CH8 Discharge Pressure
CH6 Oil Pressure
CH7 Filter Pressure
CH5 Leaving Process Temperature
CH4 Separator Temperature
CH2 Discharge Temperature
CH3 Oil Temperature
CH1 Suction Temperature
Use P8 for
Current Transformer (CT)
Use P7B (CH16) for
Standard Motor Current
OUTPUTS
CH8
CH4
CH7
CH3
CH6
CH2
CH5
CH1
COM +Tx/+Rx +24VDC
-Tx/-Rx
090.040-WD0011.eps

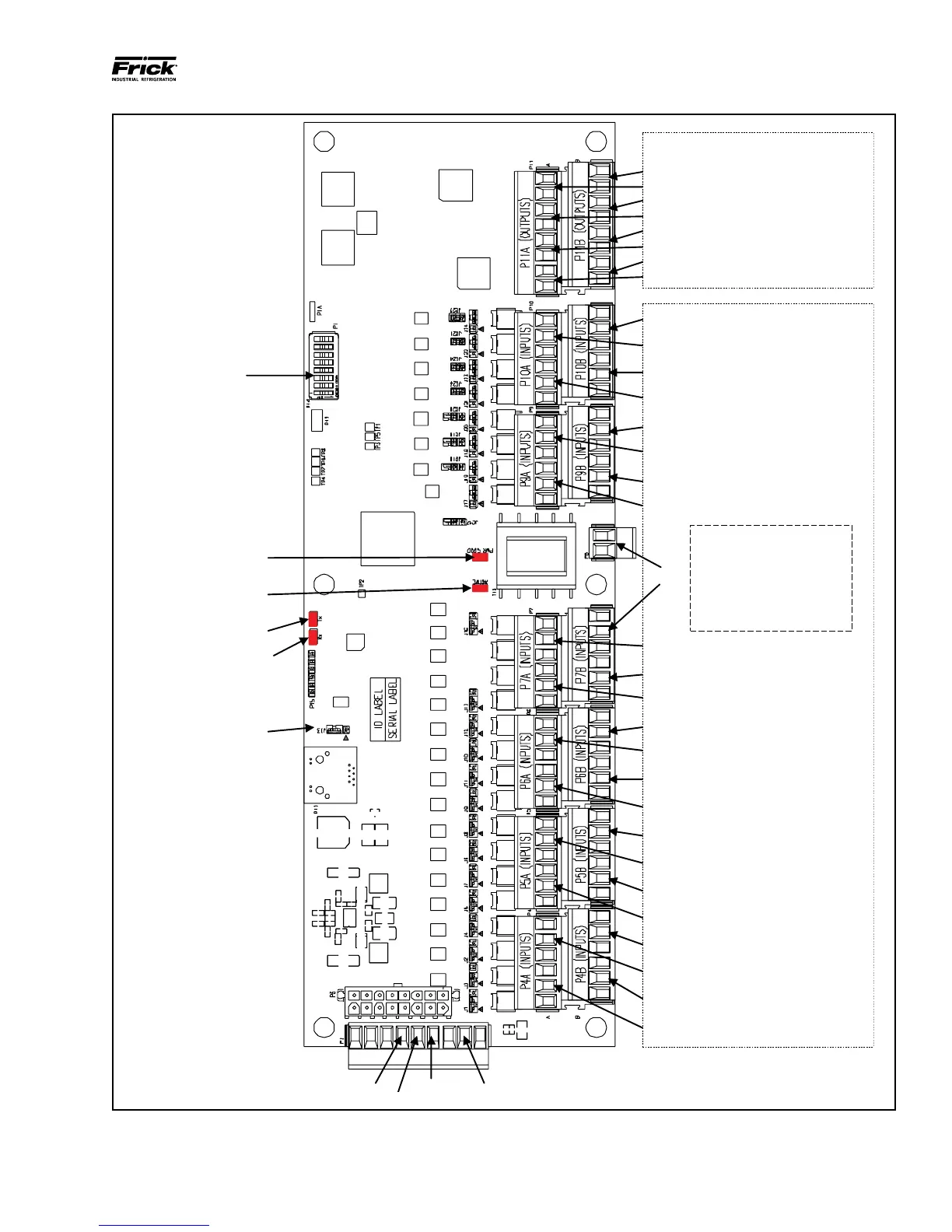

Figure 21. Analog Board #1
