1-6.4 Installation des Akkusatzes
1. Stellen Sie den Funkmeßplatz kopfüber auf
einem Tisch mit der Rückseite nach oben.
2. Legen Sie den Akkusatz auf die Rückseite
des Gerätes so daß die Bohrung im
Akkusatz auf den Netzstecker des
Funkmeßplatzes ausgerichtet ist.
Befestigungsschraube noch nicht anziehen.
3. Verbinden Sie den vierpoligen
Anschlußstecker des Akkusatzes mit dem
vierpoligen Anschluß DC POWER auf der
Rückseite des Funkmeßplatzes.
4. Stecken Sie das Netzkabel des Akkusatzes
in den Netzstecker auf der Rückseite des
Funkmeßplatzes.
5. Legen Sie das Kabel in die entsprechende
Aussparung und verschieben Sie den
Akkusatz so, daß sich die
Befestigungsschrauben anziehen lassen.
6. Befestigen Sie den Akkusatz mit den vier
Schlitzschrauben.
1100-2

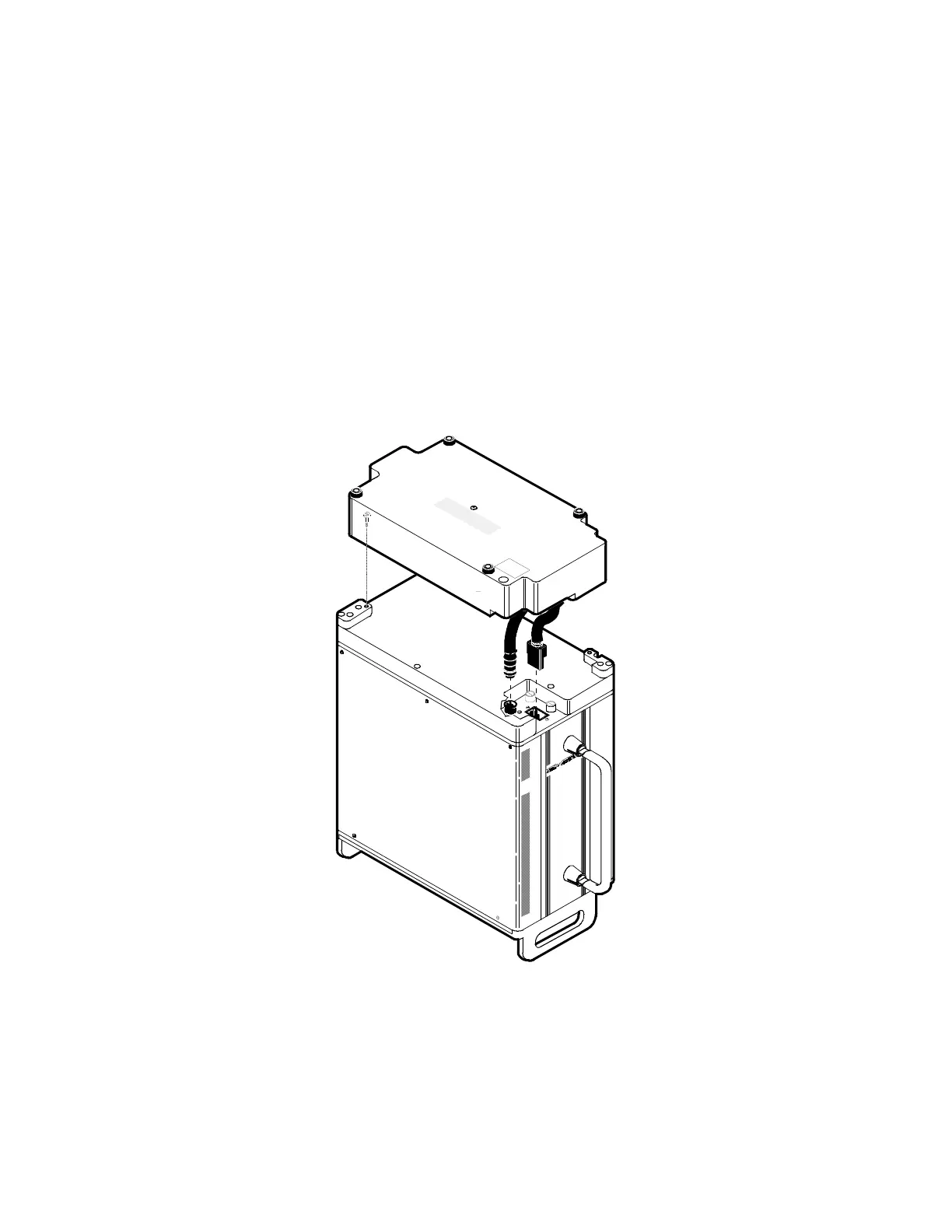

Abb. 1-2. Installation des Akkusatzes
12
