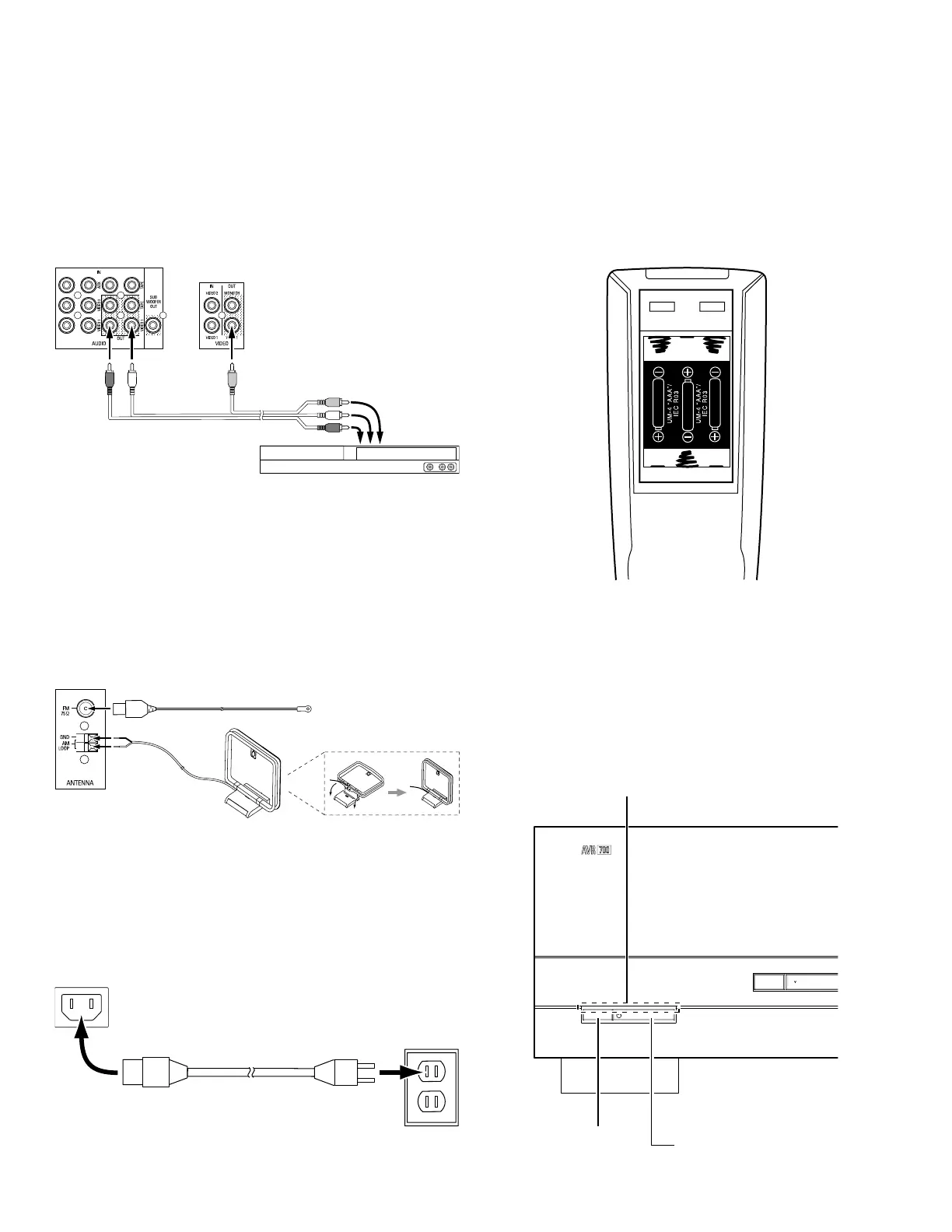

Anschlüsse und Einrichtung
Videorecorder
Schließen Sie die Video-Eingangsanschlüsse eines analogen Videorecorders an den Video
1-Composite Video-Ausgangsanschluss des AVRs an und die Audio-Eingangsanschlüsse
an die Video 1-Analogen Audio-Ausgangsanschlüsse des AVRs an. Über das Video
2-Composite Video-Eingangssignal können Sie aufnehmen.
Zu den analogen
Audio/Video-
Aufnahme-
eingängen
Analoge Audio-Anschlüsse
am AVR
Analoger Videorecorder
Analoges Audio-/
Videokabel (nicht
im Lieferumfang
enthalten)
Composite Video-
Anschlüsse des AVRs
Anschluss der Radioantennen
• Schließen Sie die mitgelieferte UKW-Antenne an den 75-Ω-Antennenanschluss an. Optimalen
Empfang erreichen Sie, wenn Sie das Kabel der UKW-Antenne vollständig abrollen.
• Knicken und falten Sie den Sockel der mitgelieferten MW-Antenne wie abgebildet und
schließen Sie die Antennendrähte an den Anschlüssen „AM“ und „Gnd“ (Erdung) des AVRs
an. Drehen Sie die Antenne, falls nötig, um das Hintergrundrauschen zu minimieren.
MW-Antenne
(im Lieferumfang
enthalten)
Sockel knicken und falten
Antennen-
anschlüsse
am AVR
UKW-Antenne
(im Lieferumfang enthalten)
Anschluss an das Stromnetz
Schließen Sie das Netzkabel an den AC-Eingangsanschluss des AVRs und danach an eine
angeschlossene Steckdose. WICHTIG: Stellen Sie vor dem Anschluss des Netzkabels sicher,
dass die auf der Rückseite des AVRs angegebene Spannung mit der Spannung des Stromnetzes
in Ihrem Land übereinstimmt.
Steckdose
Anschluss
für AC-Eingang
am AVR
Netzkabel
(im Lieferumfang enthalten)
Legen Sie die Batterien in die Fernbedienung ein
Nehmen Sie die Batterieabdeckung der Fernbedienung ab, legen Sie die drei
mitgelieferten AAA-Batterien wie in der Abbildung dargestellt ein und setzen Sie die
Batterieabdeckung wieder auf.
HINWEIS: Entfernen Sie die Schutzfolie von der Vorderseite des AVRs, damit die Leistung
der Fernbedienung nicht beeinträchtigt wird.
Schalten Sie den AVR ein
1. Schalten Sie den Netzschalter des AVRs auf „On“ (Ein). (Die Standby-Anzeige auf der
Vorderseite leuchtet orange auf.)
2. Drücken Sie auf der Vorderseite auf die Taste „On/Standby“ (Ein/Standby).
Stereo
Power
Surr.Select
Netzschalter
Standby-
Anzeige
On/Standby-
Taste
6
AVR 700, AVR 70, AVR 70C
