Hirobo sst-eagle FREYA Evolution - 2. Assembly; Elevator lever assembly; Counter gear assembly

11

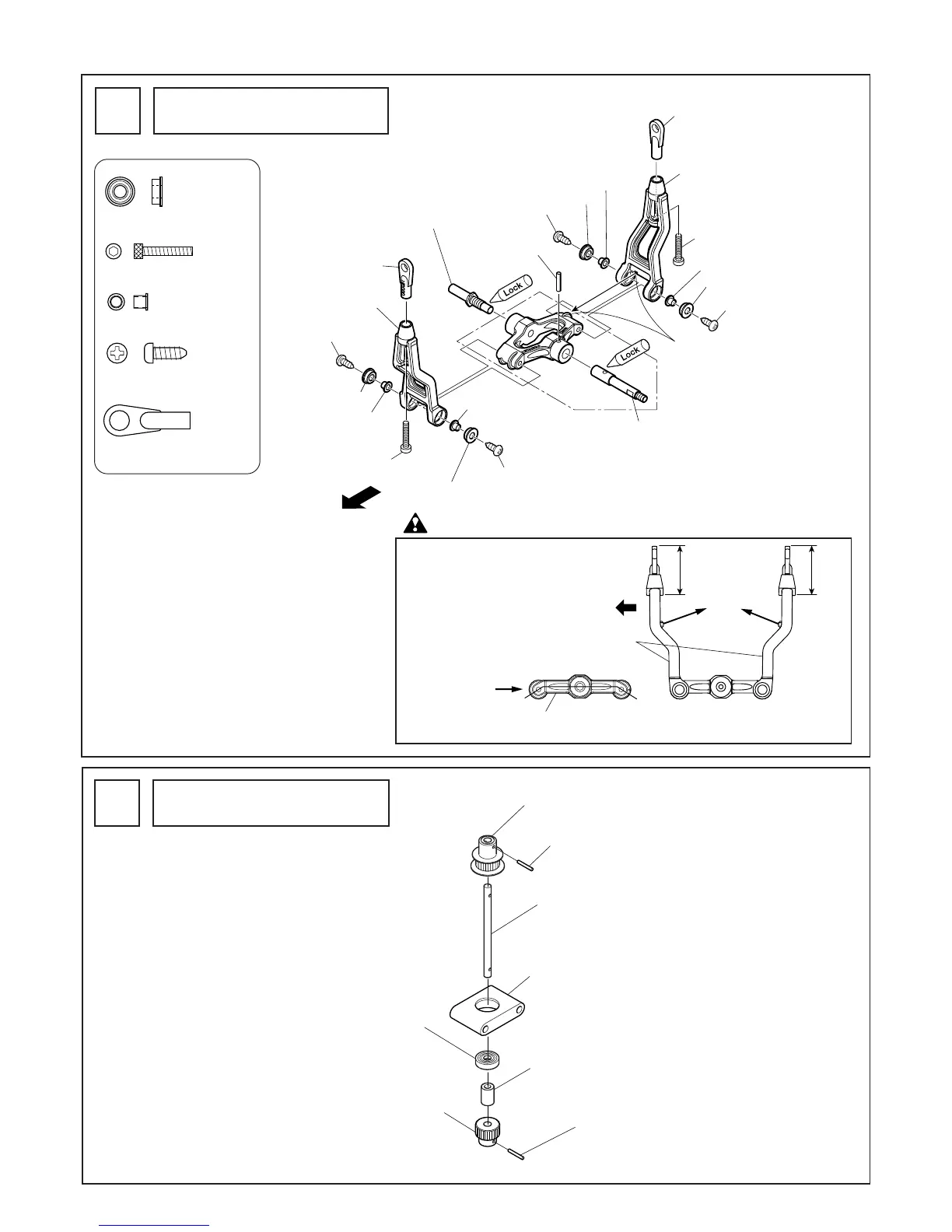

エレベーターレバーの組立
Elevator lever assembly
1
2. 組立編 Assembly
カウンターギヤ部の組立
Counter gear assembly
2
テールプーリー18T
Tail pulley 18T
ø2X12ロールピン
ø2X12 roll pin
ø2X12ロールピン
ø2X12 roll pin
C ø5Xø6.5X14
カウンターギヤシャフ
ト
Counter gear shaft
カウンターギヤ18T
Counter gear 18T
Brg. ø5X13X4ZZ
SF Brg.ホルダー ø13
SF bearing holder ø13
カウンターギヤ Assy工場組立済
Counter gear assembly
(pre-assembled)
Brg. ø3Xø6X2.5FZZ ............ 4
M2X12CS............................. 2
C ø2.6Xø3X3.4F .................. 4
M2.6X8TS-2......................... 4
M2.6X8TS-2
M2ロッドエンド................. 2
M2 rod end
注意 Caution
(L)側から見た図
View from the left side
エレベーターアームおよびエレ
ベーターレバーの向きに注意し
てください。
Note the direction of the
elevator arm and the elevator
lever.
M2ロッドエンド
M2 rod end
M2ロッドエンド
M2 rod end
ミゾを合わせます。
前
Front
エレベーターレバーシャフト(L)
Elevator lever shaft (L)
エレベーターレバーAssy工場組立済
Elevator lever assembly (pre-assembled)
エレベーターレバーシャフト(R)
Elevator lever shaft (R)
エレベーターアーム
Elevator arm
エレベーターアーム
Elevator arm
M2.6X8TS-2
M2.6X8TS-2
M2.6X8TS-2
M2.6X8TS-2
M2X12CS
M2X12CS
Brg. ø3Xø6X2.5FZZ
Brg. ø3Xø6X2.5FZZ
Brg. ø3Xø6X2.5FZZ
Brg. ø3Xø6X2.5FZZ
ロールピンø2X10
Roll pin ø2X10
C ø2.6Xø3X3.4F
C ø2.6Xø3X3.4F
C ø2.6Xø3X3.4F
C ø2.6Xø3X3.4F
前
下向きに下がる
Pointing down
エレベーターレバー
Elevator lever
エレベーターアーム
Elevator arm
Front
23mm
内側
Inside
23mm
