Hirobo sst-eagle FREYA Evolution - Collective Pitch Lever Installation; X-Type and Aileron Lever Assembly

23
X型レバー(R)
X-type lever (Right)
T型レバー
T-type lever
X型レバー(L)
X-type lever (Left)
EX ø5 ボール
EX ø5 ball
EX ø5 ボール
EX ø5 ball
EX ø5 ボール
EX ø5 ball
EX ø5ボール
EX ø5 ball
EX ø5ボール
EX ø5 ball
EX ø5 ボール
EX ø5 ball
M2X6CS
M2X6CS
M2X6CS
M2X6CS
EX ø5ボール
EX ø5 ball
M2X6CS
エルロンレバー
Aileron lever
EX ø5 ボール
EX ø5 ball
EX ø5 ボール
EX ø5 ball
ロゴ のない 方
The side with no logo
EX ø5 ボール
EX ø5 ball
M2X6CS
M2X6CS
M2X6CS
クロスメンバーM3X40
Cross member M3X40
コレクトピッチシャフト
Collective pitch shaft
M3X40 クロスメンバー
Cross member M3X40
コレクトピッチレバー (L)
Collective pitch lever (Left)
コレクトピッチボルト
Collective pitch bolt
コレクトピッチレバー (R)
Collective pitch lever (Right)
C ø4Xø7X1.5
段のある方が
ベアリング 側 になります
。
The side with a step
faces the bearing.
M3X8CS
コレクトピッチボルト
Collective pitch bolt
M3X8CS
EX ø5 ボール
EX ø5 ball
M2X6CS
FW ø5Xø10X1T
FWø5Xø10X1T

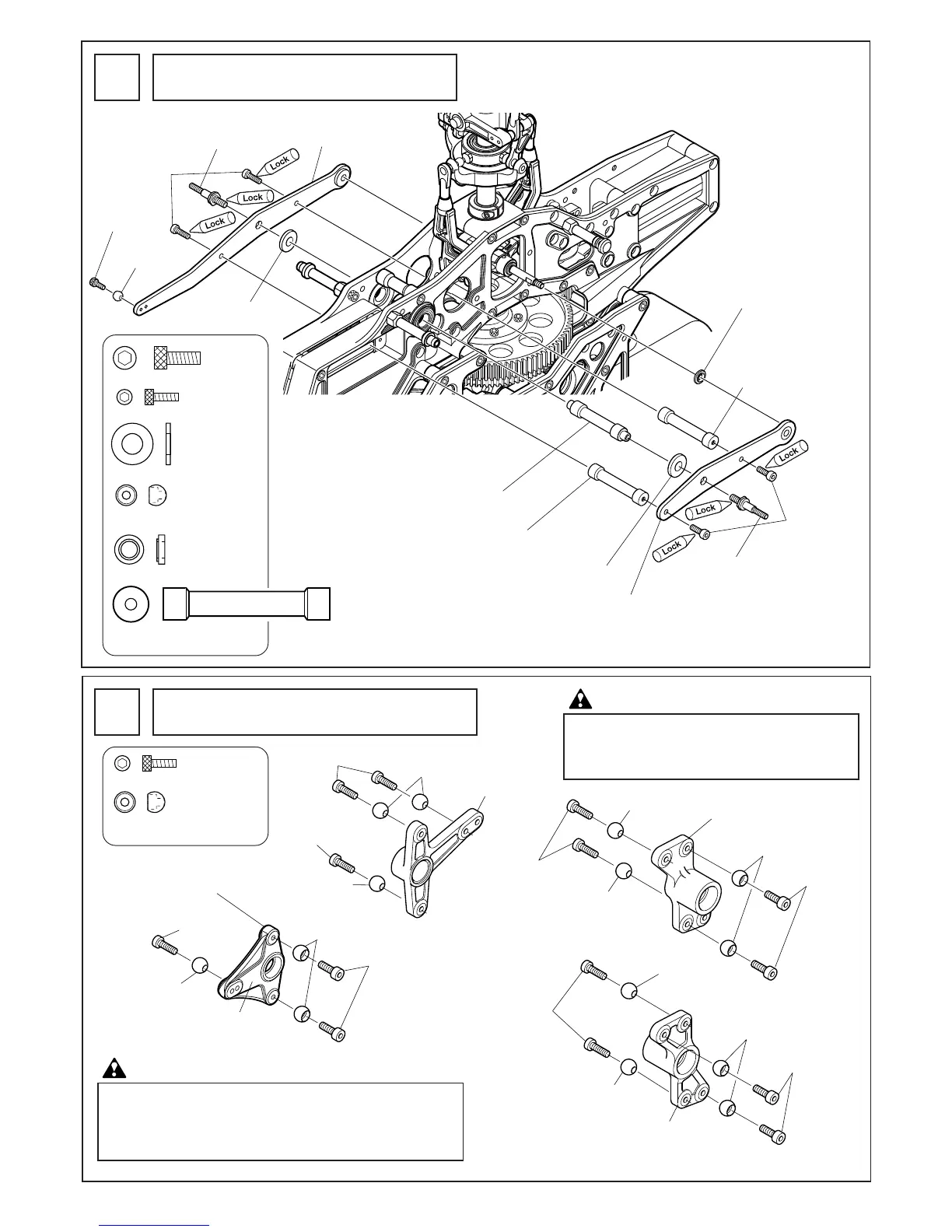

コレクトピッチレバーの取付
Collective pitch lever installation
17
M3X8CS ............................... 4
M2X6CS ............................... 1
FW ø5Xø10X1T ................... 2
EX ø5ボール ........................ 1
EX ø5 ball
C ø4Xø7X1.5 ........................ 1
クロスメンバーM3X40 ...... 2
Cross member M3X40
X 型レバー / エルロンレバーの組立
X-type and aileron lever assembly
18
M2X6CS ............................. 14
EX ø5ボール ...................... 14
EX ø5 ball
リンケージの際、EX ø5ボールの取り付けた裏側のボスがロッドエ
ンドと干渉する場合、ボス部をヤスリなどで削り取ってください。
When moving linkages on these levers, if any raised portions
behind the EX ø5 balls interfere with rod ends, use a filing tool
to reduce the raised area accordingly that is hitting the rod end.
注意 Caution
EX ø5ボールを取り付ける位置に十分注意して下さい。
注意 Caution
Carefully fix the EX ø5 ball to the correct location.
Do not over tighten M2X6CS in plastic as the levers
may crack.
