Hirobo sst-eagle FREYA Evolution - Tail Boom Replacement

58
FW ø5Xø12X1.5T
Button bolt M5X10
ボタンボルト M5X10
FW ø5Xø12X1.5T
Button bolt M5X10
ボタンボルト M5X10
スピンドル
Spindle

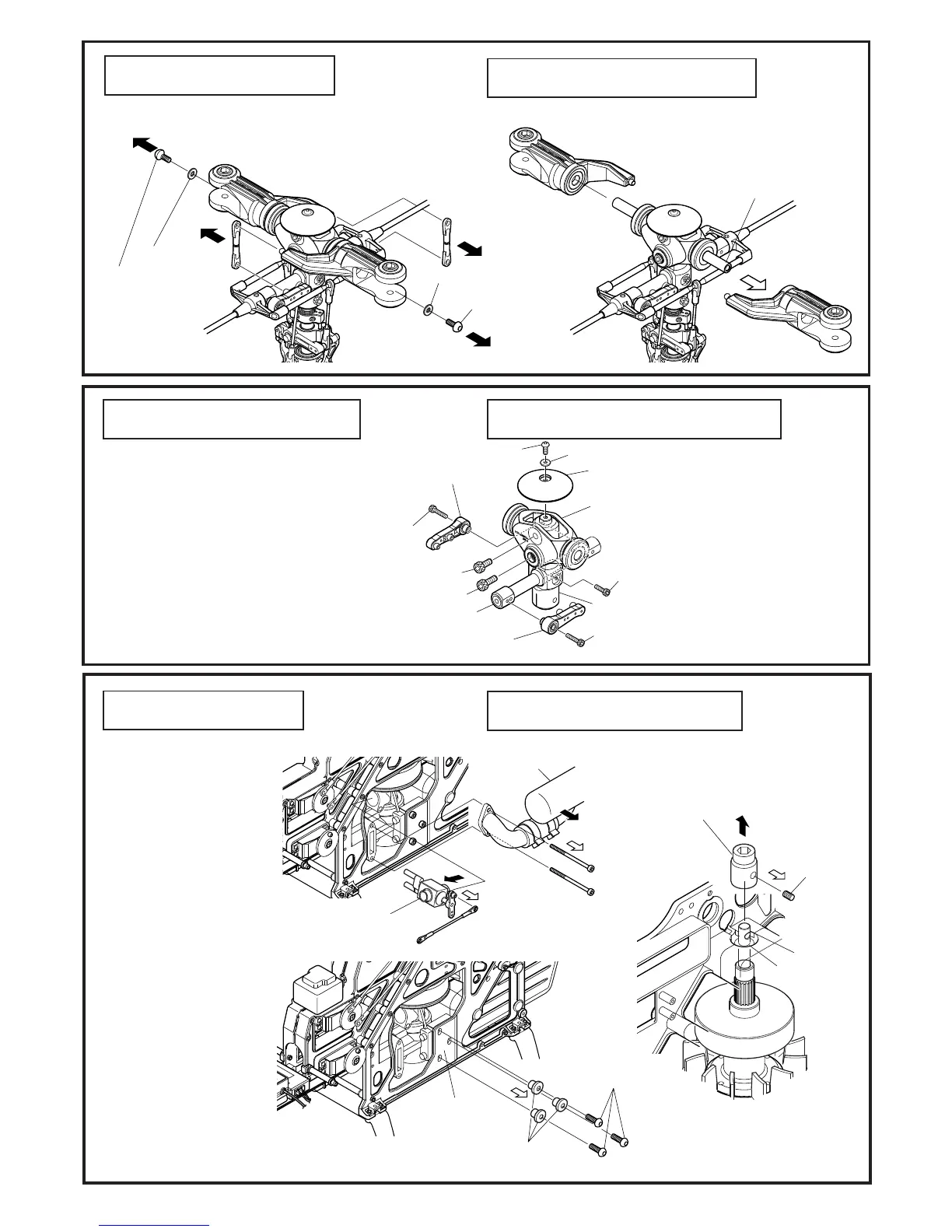

III.スピンドルの交換
III. Spindle Replacement
IV.センターハブの交換 IV. Center Hub Replacement
V.エンジンの脱着
V. Engine Replacement
2. ブレードホルダーのボタンボルトM5X10とFW 5X12X1.5Tを取り
外します。
Unscrew button bolt M5X10 and FW 5X12X1.5T of the blade holders.
1. リンケージロッドを外します。
Remove the linkage rod.
3. ブレードホルダーをはずし、スピンドルを引き抜きます。
Remove the holders and pull the spindle out of yoke.
1. IIを参考にスタビライザーバー、スタビアーム
を取り外します。
Remove the stabilizer bar and the stabilizer arm
with reference to II.
2. IIIを参考にブレードホルダー、スピンドルを取
り外します。
Remove the blade holder and the spindle with
reference to III.
3. M3X8ボタンボルトをゆるめ、ストッププレー
トをはずします。
ヨークのM4X10CSとM4X12CSをゆるめ、ヨー
クを取り出します。
Loosen M3X8 button bolt and remove the stop plate.
Loosen M4X10CS and M4X12CS of yoke mounting
and remove the yoke.
4. M2.6X15CSをゆるめ、ミキシン
グアームをはずします。
Loosen M2.6X12CS and remove
the mixing arm.
1. マフラーを取り外します。
Remove the muffler.
2. キャブレターを取り外します。
Remove the carburetor.
4. エンジンマウントを止めてい
るボタンボルトM4X14を取り
外します。
Remove the button bolt M4X14
of Engine blocks.
3. M4X4SSを緩め、スターターカップリングを取
り外します。
Loosen M4X4SS and remove the starter coupling.
ミキシングアーム
Mixing arm
シーソー
Seesaw
センターハブ
Center hub
ヨーク
Yoke
ミキシングアーム
Mixing arm
M2.6X15CS
M4X10CS
M4X12CS
M2.6X15CS
M2.6X8CS
FW ø3Xø8X0.5
ストッププレー
ト
Stop plate
M3X8ボタンボルト
M3X8 button bolt
スターターカップリング
Starter coupling
M4X4SS
クラッチ軸
Clutch shaft
ボタンボルトM4X14
Button bolt M4X14
マフラー
Muffler
キャブレター（エンジン付属）
Carburetor (with engine)
エンジンブロック
Engine block
カラーø4Xø5X4.5S
Collar ø4Xø5X4.5S
5. M2.6X8CSをゆるめ、シーソー
をはずします。
Loosen M2.6X8CS and remove
the seesaw.
