27
エポキシ接着剤
Epoxy adhesive
エポキシ接着剤
Epoxy adhesive
M2.6X15CS
M2.6X15CS
M2.6X15CS
M2.6ナット
M2.6 nut
M2.6ナット
M2.6 nut
M2.6ナット
M2.6 nut
テールブームブレース
Tail boom brace
テールブレースターミナル
Tail boom brace terminal
テールプーリー
Tail pulley
タイミングプーリー
Timing pulley
M3X32CS
M3X32CS
M2.6X12TS-2
M3X12TS-2
M3ナイロンナット（薄型）
M3 nylon nut (thin type)
八角テールブームパイプL=805
Octagonal tail boom pipe L=805
タイミングベルト
Timing belt
215mm
190mm
190mm
ラダーコントロールガイド
Rudder control guide

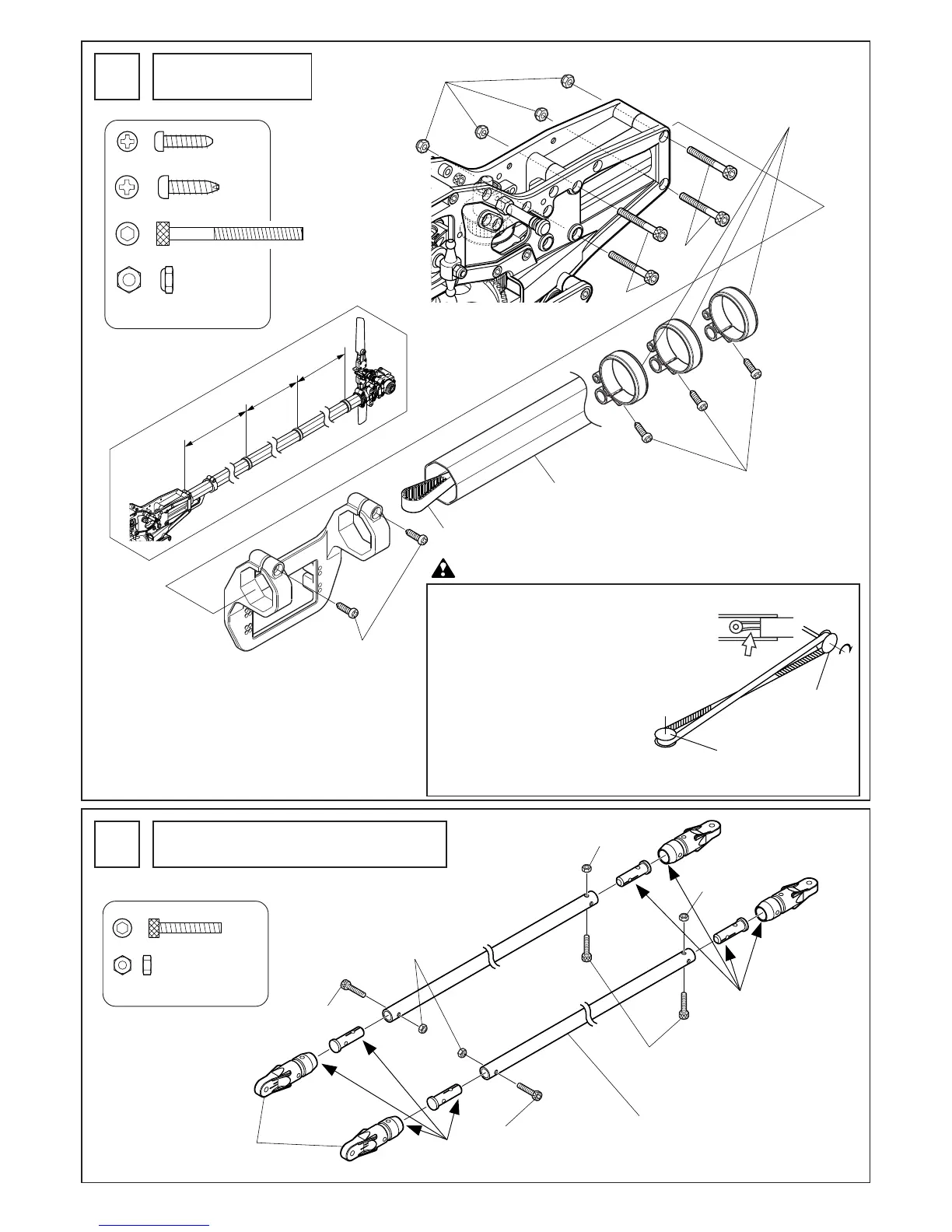

テール部の取付
Tail installation
25
M2.6X12TS-2 ....................... 3
M3X12TS-2 .......................... 2
M3X32CS ............................. 4
M3ナイロンナット（薄型）......
4
M3 nylon nut (thin type)
1. タイミングベルトは、ドライバー等で軽く押し
て、わずかにたわむ程度に張ります。
2. ベルトの回転方向を確認します。
1. To set proper belt tension, using
the round shaft portion of a screw
driver, lightly press on the side of
the belt and check that the belt
does not deflect pass the center
line of the main frame. The belt
should not “twang” or fit loose
enough to easily jump teeth.
2. Check for correct belt direction
movement. See adjacent diagram.
テールブームブレース部の組立
Tail boom brace assembly
26
M2.6X15CS .......................... 4
M2.6ナット .......................... 4
M2.6 nut
注意 Caution
To Next Page
