Hirobo sst-eagle FREYA Evolution - Main frame assembly

14
M3X15CS
M3X12CS
M3X8TS
M3X8CS
FW ø3Xø8X0.5
M3X8TS
M3X8TS
M3X15CS
M3X15CS
M3X12CS
M3X12CS
M3X12CS
クロスメンバーM3X64
Cross member M3X64
メカプレート
Mechanical plate
スイッチプレート
Switch plate
燃料タンクAssy
Fuel tank assembly
サーボフレームAssy
Servo frame assembly
メインフレーム（L）
Main frame (Left)
メインフレーム（R）
Main frame (Right)
M3X32CS
防振ゴムø10
Rubber cushion ø10
防振ゴムø10
Rubber cushion ø10
M3ナイロンナット（薄型）
M3 nylon nut (thin type)
M3ナイロンナット（薄型）
M3 nylon nut (thin type)
M3ナイロンナット（薄型）
M3 nylon nut (thin type)
クロスメンバーM3X64 ...... 2
Cross member M3X64
M3X8CS ............................... 2
M3X12CS ............................. 4
M3X32CS ............................. 1
M3X15CS ........................... 18
M3X8TS ............................... 4
M3ナイロンナット（薄型）...... 7
M3 nylon nut (thin type)
FW ø3Xø8X0.5 .................... 2

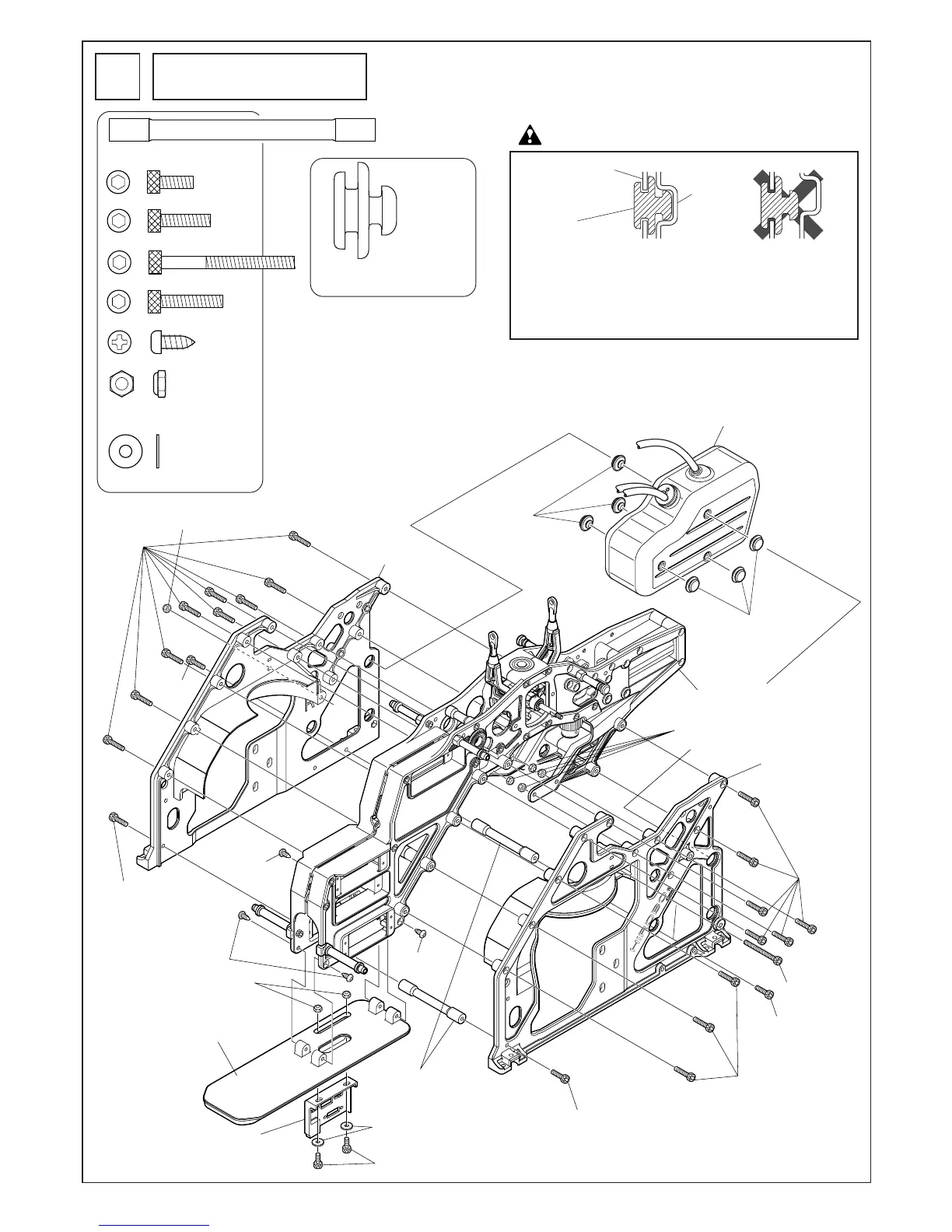

メインフレームの組立
Main frame assembly
6
メインフレームの穴部に防振ゴムをはめ込み、燃料タンクの

凹部をはめ込んでください。
メインフレーム
Main frame
防振ゴム
Rubber cushion
燃料タンク
Fuel tank
Install 6 rubber cushions into the main frame fuel tank mounting
holes.
Make sure the fuel tank is fully seated onto the cushions as
illustrated above.
注意 Caution
防振ゴムø10 ........................ 6
Rubber cushion
