33
受信機用バッテリー
Receiver battery
ジャイロアンプ
Gyro amplifier
受信機
Receiver
ジャイロセンサー部
Gyro Sensor
スイッチ 用
For switch
チャージングアダプター用
For charging adapter
スイッチの充電コネクタを差しておくと
配線がすっきりします。
For tidy wire arrangement, insert charging
lead as shown.
スイッチプレート
Switch plate
両面テープ
Double sided adhesive tape
スイッチ
Switch
スイッチプレート
Switch plate
スイッチ 付 属 のネジ
Switch mounting screws
スポンジ（別売）
Radio gear protective
material (sold separately)
コードNo.
Code No.
入数
Q'ty
品 名
Name
2513-052
RCメカクッションパット（ピンク）
RC mechanical cushion pad (Pink)
525
(500)
525
(500)
2513-062
1
1
RCメカクッションパット（キイロ）
RC mechanical cushion pad (Yellow)
*The prices in parentheses are the prices excluding consumption tax.
税込価格
（税抜価格）円
Price (Yen)

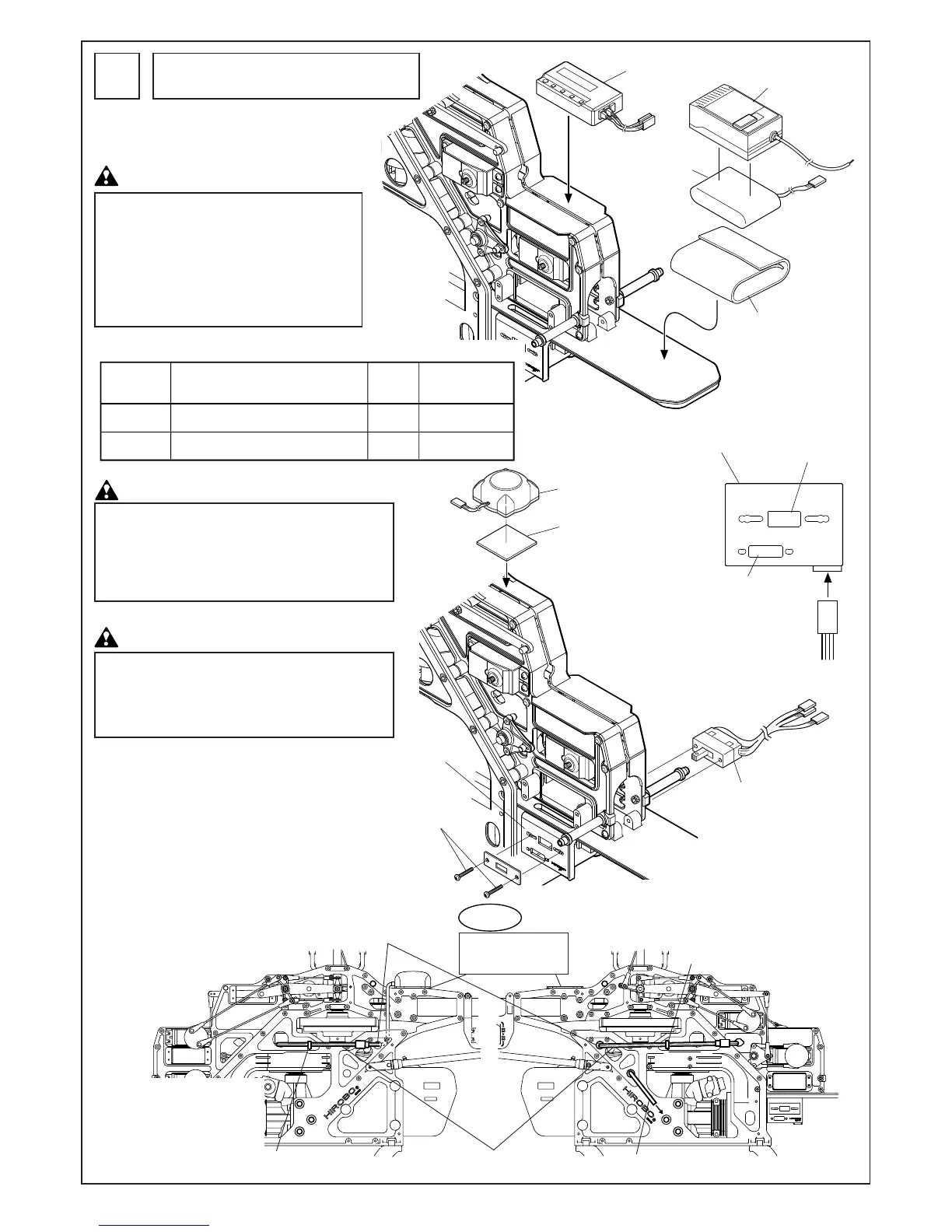

受信機、ジャイロ等の取付
Receiver and gyro installation
31
受信機またはバッテリーを搭載する場合は、スポ
ンジに包み込み、バンド等でしっかりと固定して
ください。
Be sure to wrap all radio gear in protective
material and firmly secure to mechanics..
Hirobo’s optional protective material with
securing strap is highly recommended. See
part #’s below.
テープを貼り付ける前に、貼り付け部分の汚れなどを十
分に拭き取ってください。
Before adhering double sided tape to any mounting
surface, clean the area thoroughly with alcohol or
similar cleaning solution.
ジャイロセンサー部には取付方向があります。
ジャイロの取扱説明書に従って取付けてください。
Mount gyro sensor as per gyro manufacturer
directions.
Before flying make sure operation direction and set
up is correct.
注意 Caution
注意 Caution
注意 Caution
0414-325 E3ジャイロマ
ウントが使用できます。
0414-325 E3 gyro mount
can be used.
メインフレーム・サーボフレームのø10穴に、ジャイロ・サーボな
どのリード線や、燃料チューブ等を通すとすっきりまとまります。
また、別売の0412-166キャビンダンパーゴム をはめ込んで使うこ
ともできます。
For tidy wire installation, routing holes and mounting points are provided
in the main frame. See below diagrams. When routing wire through
illustrated main frame holes, use of 0412-166 10mm cabin damper rubber
is strongly recommended for wire protection.
配線を固定するために、インシュロックタ
イなどを 通 すことができます 。
※インシュロックタイはホームセンター等で
お買い求めください 。
Cable tie mounting points (as illustrated
below) are provided in main frame for
neat and tidy wire routing.
* Cable or wire ties are available at your
hobby shop, hardware store, etc.
燃料チューブ等
Fuel tube routing suggestion
ジャイロリード線等
Gyro lead wire etc.
インシュロックタイ
Cable tie
インシュロックタイ
Cable tie
オプション
Option
