13

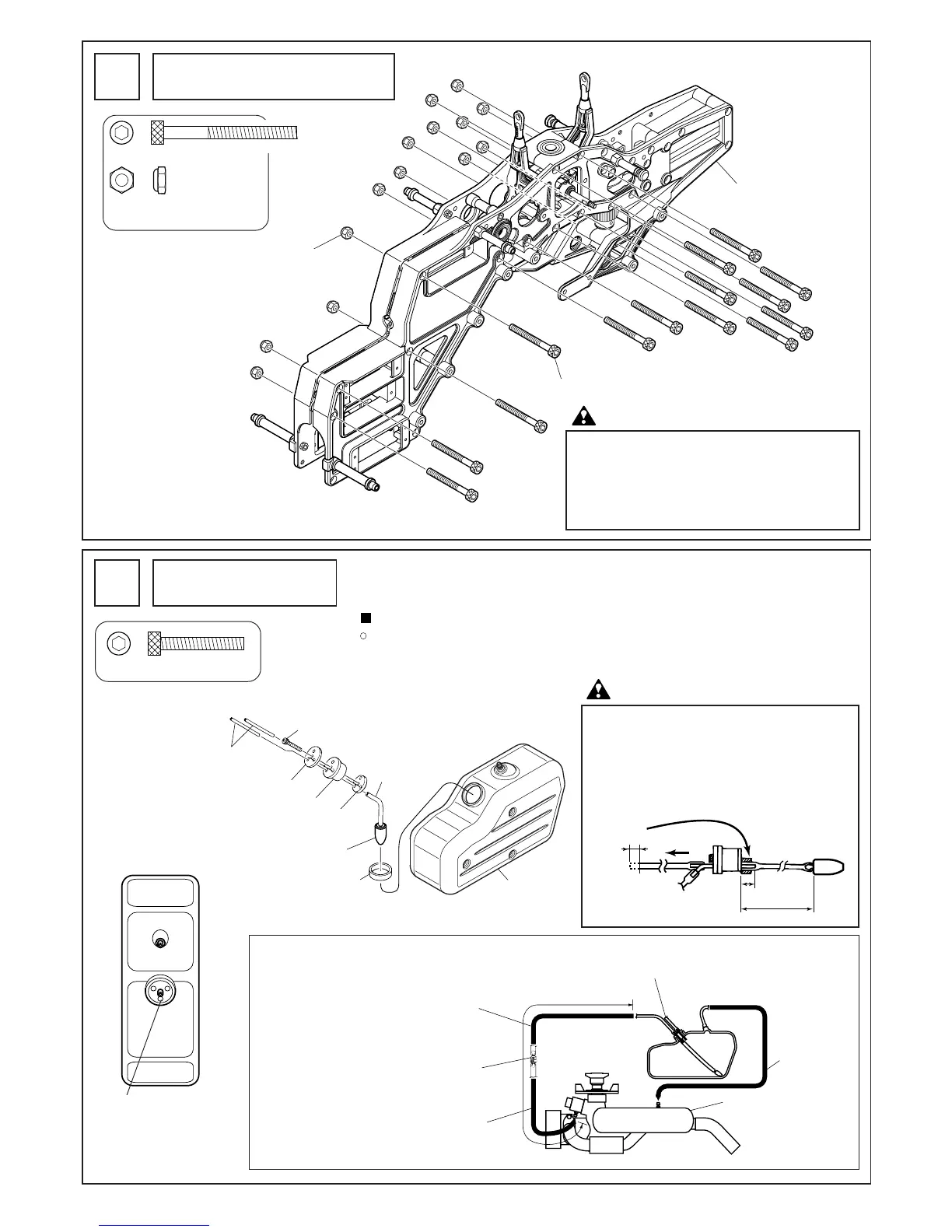

燃料タンクの組立
Fuel tank assembly
5
燃料タンクオモリのつい
たチューブの取出口。
Connectionopeningforthe
tubewiththefueltankweight
燃料タンク（上面より見て）
Fueltank(Topview)
M3X20CS............................. 1
■燃料パイプの配管
○
燃料タンクのオモリの付いたパイプにシリコンパイプ（別売）をハメ込み、エンジンのキャ
ブレターへ接続します。（別売の燃料フィルターを付けると良いでしょう）
Fuel lines
Install silicon fuel tubing (not included) onto the SUS pipes before installing the tank into the main
frame. See suggested lengths below. Alsoinstall a fuel filter (not included) between the tank’s engine
fuel line connection (inside tank fuel line with “clunk” attached) and the engines carburetor fuel inlet.
燃料パイプの配管はエン
ジンの種類及びマフラー
プレッシャーの使用、不
使用によっても異なりま
す。各エンジンの説明書
をよく読んで行って下さ
い。
The connection of the fuel
tubing to the fuel tank may
differ depending on the
kind of engine and/or use
of muffler pressure. Please
carefully read the
instruction manual of each
engine.
抜け防止のためA側のシリコンチューブを6mm程
使用してカバーする。
Use 6-8mm of remaining tank internal fuel line
provided to secure the “clunk” line to the 10mm
pipe length protruding inside of the tank thus
preventing the line detaching during flight.
Note the “A” side is the inside portion of the
fuel tank cap.
燃料タンク
Fuel tank
シリコンチューブ
Silicon tubing
タンクアウターリング
Fuel tank outer ring
小
Small
大
Large
タンクキャップ
Tank cap
SUS パイプ
SUS pipe
燃料タンクオモリ
Fuel tank weight
M3X20CS
マフラーのプレッシャー へ
To the muffler or pump pressure connection
燃料フィルター
（別売）
Fuel filter
(not included)
Suggested Refueling line, plug for flight
エンジンのキャブレターへ
To the engine carburetor
マフラー
Muffler
シリコンチューブ
（別売）
Silicon tubing
(not included)
約220mm
Approx.220mm
シリコンチューブ
（別売）
Silicon tubing
(not included)
給油用（フライト時には 栓をして下さい）
A
100〜110mm
10mm
約45˚曲げる
Bend approx 45˚
約6mm
Approx 6mm
M3X32CS ........................... 14
M3ナイロンナット（薄型）....
14
M3 nylon nut (thin type)
サーボフレームの組立 -2
Servo frame assembly-2
4
M3ナイロンナット（薄型）
M3 nylon nut (thin type)
M3X32CS
サーボフレームAssy
Servo frame assembly
注意 Caution
M3X32CSを締めすぎると、フレームが変形してベア
リングがスムーズに回らなくなります。
参考値：締付トルクは約 5kgf•cm です。
注意 Caution
Tightening M3x32CS screws too tight will deform
the frame, thus preventing smooth bearing rotation.
Use moderate hand tightening only.
