19
C ø2.6Xø4X4F
C ø2.6Xø4X12S
C ø2.6Xø4X12S
小
Small
大
Large
C ø2.6Xø4X4F
FFZ-IIIミキシングアーム
FFZ-III mixing arm
FFZ-IIIミキシングアーム
FFZ-III mixing arm
EX ø5ボール
EX ø5 ball
EX ø5ボール
EX ø5 ball
M2X6CS
M2X6CS
M2.6X15CS
M2.6X15CS
M2.6X8CS
A
Brg. ø4Xø8X3ZZ
Brg. ø4Xø8X3ZZ
Brg. ø4Xø8X3ZZ
FFZ-IIIシーソー
FFZ-III seesaw
Brg. ø4Xø9X4ZZ (圧入済)
Bearing ø4Xø9X4ZZ (Press fit bearing)
Brg. ø4Xø9X4ZZ (圧入済)
Bearing ø4Xø9X4ZZ (Press fit bearing)
Brg. ø4Xø8X3ZZ
1
2
3
1
1
3
3
2
Brg. ø4Xø8X3FZZ (圧入済)
Bearing ø4Xø8X3FZZ (Press fit bearing)
M2.6X8CS
Brg. ø4Xø8X3FZZ (圧入済)
Bearing ø4Xø8X3FZZ(Press fit bearing)
この穴を使用します。
Use these holes for initial setup.
ポイント
Point
この穴を使用します。
Use this hole.
修正率 Adjustment ratio
修正率とは、スタビライザーバーの傾き角に対するブレードホルダ
ーのピッチ変化の比率です。修正率が大きい場合、スタビライザー
バーの傾き角に対するブレードホルダーのピッチ変化が大きいこと
を意味します。
The adjustment ratio is the ratio of the change in the blade holder pitch to
the stabilizer bar angle. When the adjustment ratio is high, the ratio of the
change in the blade holder pitch to the stabilizer bar angle is high.
フレイヤEVOでは、③の穴でローターヘッドの比率を調整しています。
① ②の穴を使用する場合は、ピッチを再調整して各自のフィーリン
グに合わせたセッティングを行ってください。
※フライトフィーリングはローター回転数やブレードの種類、スタ
ビライザーバーの長さ、エンジンのパワー等によっても変化します。
The rotor head ratio of the Freya EVO is adjusted with the ③ holes.
When using the ① and ② holes, readjust the pitch to match the flight
feeling.
* The flight feeling varies with the rotor speed, type of blade, stabilizer bar
length, and engine power, etc.
シーソーの取付向きにご注意ください。
Note the direction of the seesaw.
注 意 Caution
A から見た図
View from A
①、③を使用
する場合
When using the
① or ③ settings
②を使用する場合
When using the ②
setting
ミキシングアームの取付位置は③を使用して下さい。
Attach mixing arms at location ③ for initial setting.

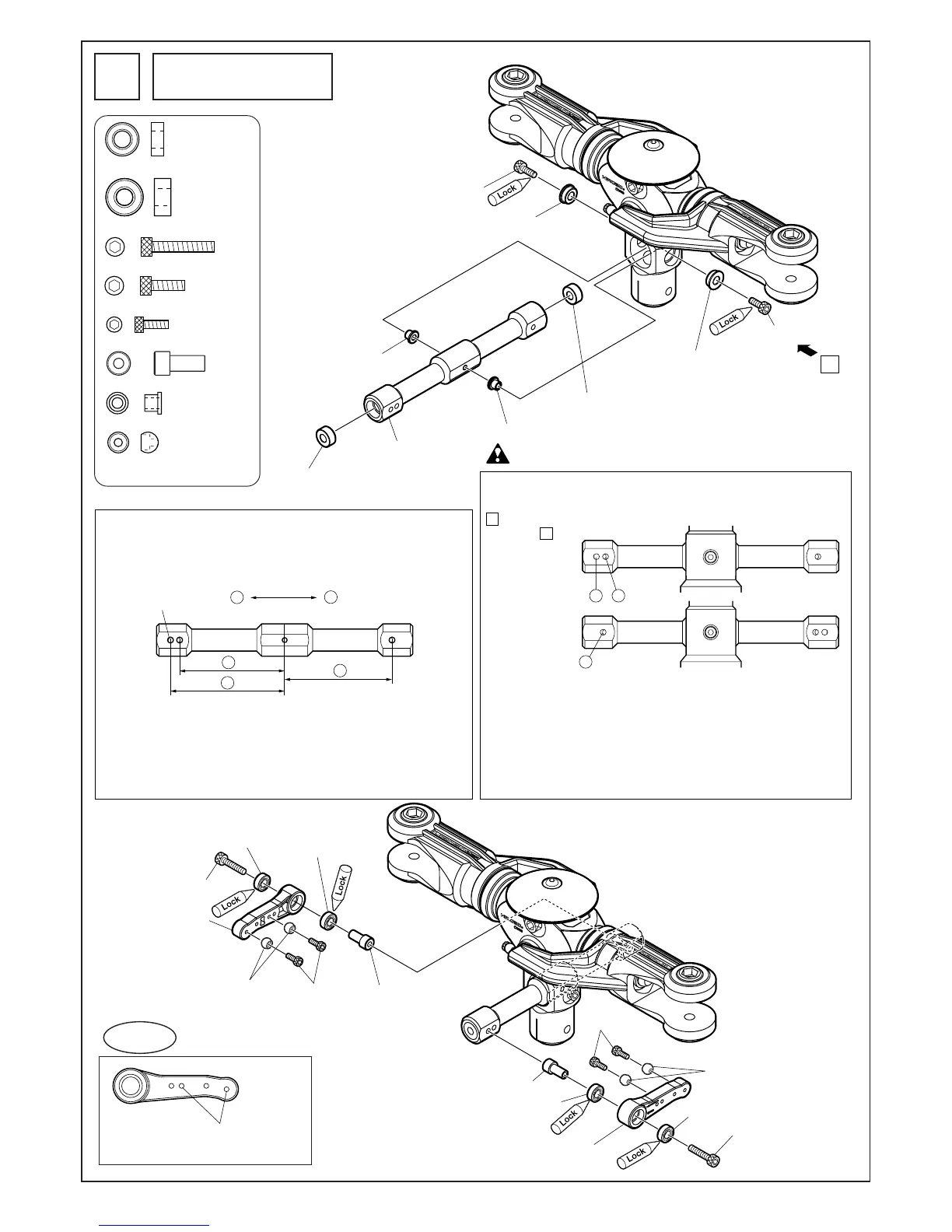

シーソー部の組立
Seesaw assembly
13
Brg. ø4Xø8X3ZZ.................. 4
Brg. ø4Xø9X4ZZ.................. 2
M2.6X15CS.......................... 2
M2.6X8CS............................ 2
M2X6CS............................... 4
C ø2.6Xø4X12S ................... 2
C ø2.6Xø4X4F ..................... 2
EX ø5ボール ........................ 4
EX ø5 ball
