Concave side
凹みのある方
Concave side
ダンパーゴム
Damper rubber
M4X12CS
M4X12CS
M4X10CS
M4X10CS
FW ø3Xø8X0.5
ストッププレート
Stop plate
M3X8ボタンボルト
M3X8 button bolt
Brg. ø5Xø13X4FZZ
Brg. ø4Xø8X3FZZ
C ø4Xø5X4.3 F7X0.4
C ø4Xø5X4.3 F7X0.4
Brg. ø5Xø13X4FZZ
工場圧入済
Press fit bearing
スピンドル
Spindle
ヨーク
Yoke
ブレードホルダー
Blade holder
Brg. ø8Xø16X5
C ø12Xø15X6.8
Brg. ø8Xø16スラスト
Bearing ø8Xø16 thrust
FW ø5Xø12X1.5T
FW ø8Xø12X0.1T
M2X12CS
EX ø5ボール
EX ø5 ball
ボタンボルトM5X10
Button bolt M5X10
ブレードホルダーAssy工場組立済
Blade holder assembly
(pre-assembled)
OリングP-7
O ring P-7
中央の穴を使用します。
Use the center hole.
ポイント
Point
Brg. ø8Xø16 スラスト
Bearing ø8Xø16 thrust
ブレードホルダー
Blade holder
内径の大きい方
Larger hole
内径の小さい方
Smaller hole
ミゾが内側
Grooves are
inside
必ず
グリスを塗 付
Make sure to
a
pply grease

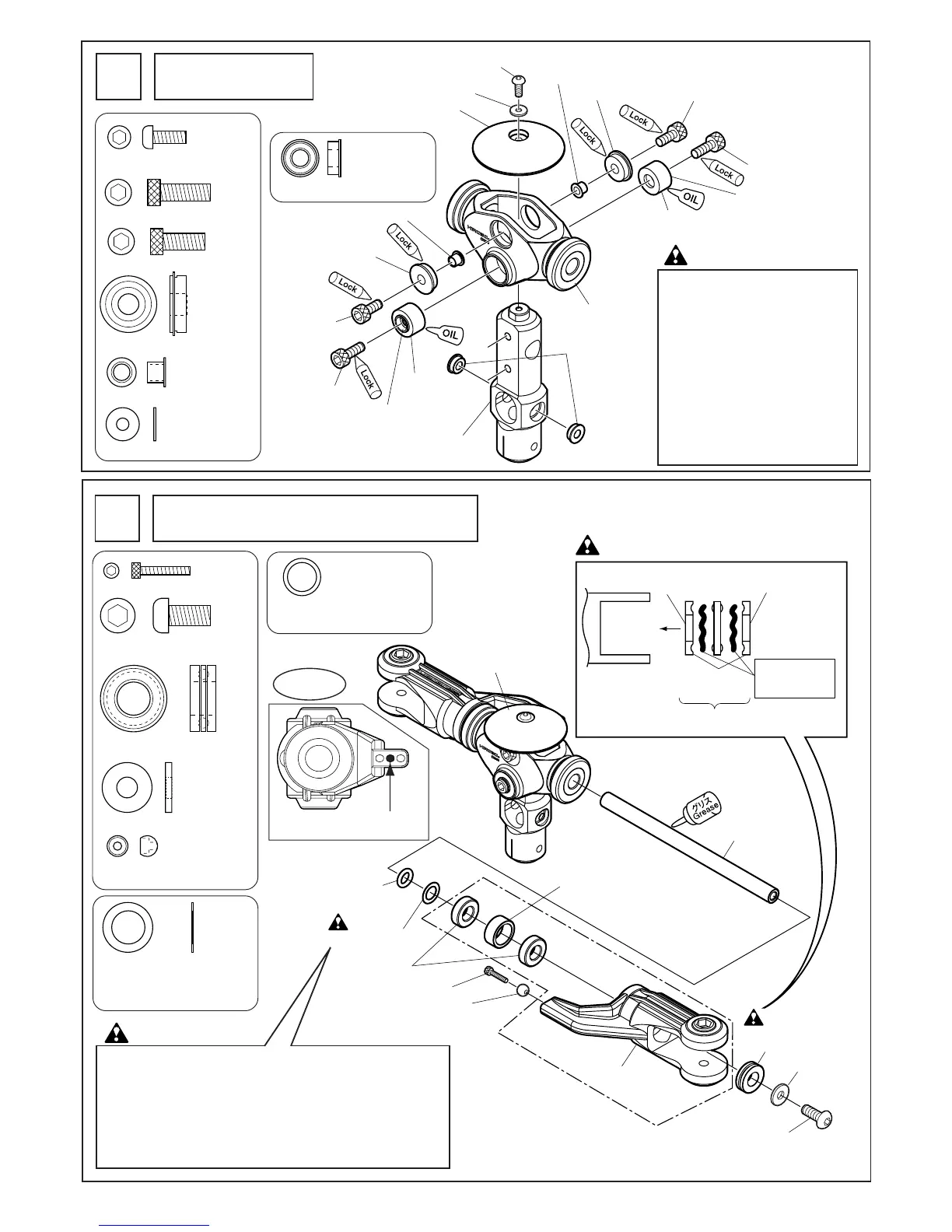

ヨーク部の組立
Yoke assembly
11
ダンパーゴムがヨークから出っ張らな
いよう少量のオイルをつけて、しっか
りと押し込みます。
Coating the outside of the damper
with a small amount of silicone oil
will aid with full seating of the
damper into the yoke.
Use of “red” or “permanent” grade
thread lock is highly recommended
for damper and yoke bearing bolt
attachment to the center hub.
During pre-flight inspections check
the bolts for proper tightness.
注意 Caution
ボタンボルトM3X8............ 1
Button bolt M3X8
M4X12CS............................. 2
M4X10CS............................. 2
Brg. ø5Xø13X4FZZ ............. 2
C ø4Xø5X4.3 F7X0.4........... 2
FW ø3Xø8X0.5T .................. 1
M2X12CS............................. 2
ボタンボルトM5X10.......... 2
Button bolt M5X10
Brg. ø8Xø16スラスト ......... 2
Bearing ø8Xø16 thrust
FW ø5Xø12X1.5T ................ 2
EX ø5ボール ........................ 2
EX ø5 ball
ヨーク / ブレードホルダー部の組立
Yoke and blade holder assembly
12
FW ø8Xø12X0.1T ................ 4
(調整用)
FW ø8Xø12X0.1T
(for adjustment)
注意 Caution
注意 Caution
ブレードホルダーとヨークの間にスキ間がある場合のみ、使用してく
ださい。入れすぎると、ブレードホルダーが動きにくくなります。必
ずブレードホルダーはスラスト方向に0.1mm程度のあそびを残し
ておいてください。
These shims are only for use if there is excessive side to side
play of the blade grips after this assembly step is completed.
It is normal to allow .1 mm of play. Using too many shims will
cause the blade grips to not to rotate smoothly.
OリングP-7 .......................... 2
O ring P-7
Brg. ø4Xø8X3FZZ ............... 2
To Next Page
