40
M2X6CS
サーボホーン
Servo horn
M2X16アジャストロッド
M2X16 Adjustment rod
M2X16アジャストロッド
M2X16 Adjustment rod
EX ø5ボール
EX ø5 ball
M2ナット
M2 nut
サーボに付属のネジ
Screw attached to the servo
機首方向
Front of heli
上から見た図
Top view with lever
shown for position
サーボホーン:
ニュートラル
Servo horn:
neutral
13.5mm
プロポ
スティック、トリム:
ニュートラル
Programmable
transmitter
Stick and trim: neutral
90゜
カット
Cut
テールピッチレバー
Tail pitch lever
ø5 ラダ ーコントロールロッド L=730
ø5 Rudder control rod L=730
ロッドエンド
Rod end
ロッドエンド
Rod end
八角テールブームパイプ L=805
Octagonal tail boom pipe L=805

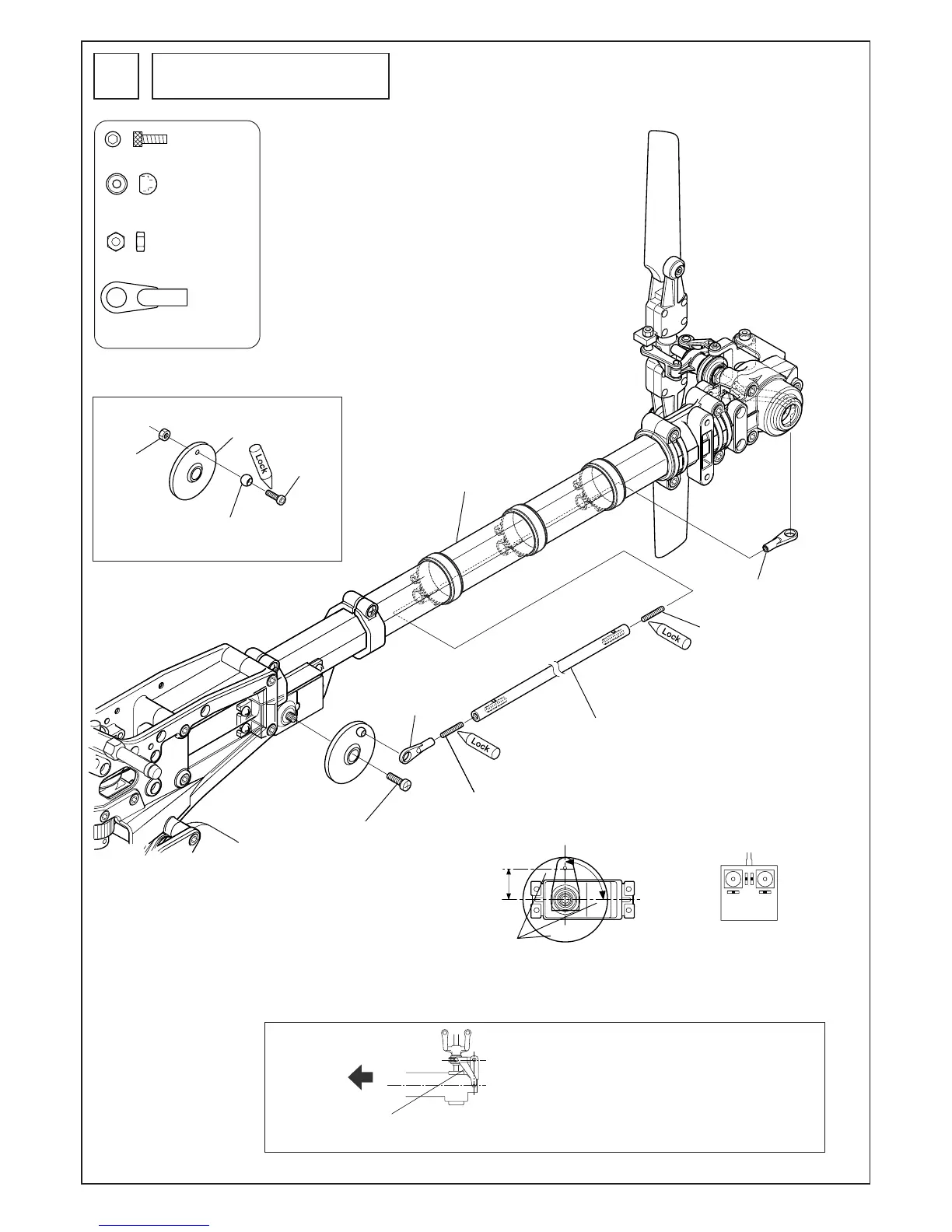

ラダーのリンケージ
Rudder linkage
38
テールブームパイプに対して直角の位置（初期設定）
Set tail lever middle position perpendicular to tail boom pipe (initial
setting)
ホバリングの回転数によって変化しますので、フライトを
して調整をします。
This setting can change depending on flight style and gyro set up.
Final setting is made after initial flights.
M2X6CS............................... 1
EX ø5ボール ........................ 1
EX ø5 ball
M2ナット............................. 1
M2 nut
M2ロッドエンド................. 2
M2 rod end
