12
キャビンクロスメンバー L34.5
Cabin cross member L34.5
キャビンクロスメンバー L34.5
Cabin cross member L34.5
六角クロスメンバー M3X46
Hexagonal cross member M3X46
六角クロスメンバー M3X46
Hexagonal cross member M3X46
クロスメンバー M3X26
Cross member M3X26
エレベーターレバーAssy
Elevator lever assembly
カウンターギヤ Assy
Counter gear assembly
左側
Left
キャビンクロスメンバー L43
Cabin cross member L43
キャビンクロスメンバー L43
Cabin cross member L43
M3X12CS
M3X12CS
M3X12CS
M3X8CS
M3X8CS
M3X12CS
Brg. ø8Xø16X5ZZ
Brg. ø8Xø16X5ZZ
Brg. ø10Xø19X5ZZ
Brg. ø6Xø19X6ZZ
Brg. ø10Xø19X5ZZ
Brg. ø5Xø13X4ZZ
FW ø5Xø7X0.1（調整用）
(for adjustment)
キャビンクロスメンバー L24
Cabin cross member L24
M3X12CS
M3X12CS
防振ゴム
Rubber insulator
キャビンクロスメンバー L24
Cabin cross member L24
防振ゴム
Rubber insulator
キャビンクロスメンバー L24
Cabin cross member L24
防振ゴム
Rubber insulator
サーボフレーム (L)
Servo frame (Left)
サーボフレーム (R)
Servo frame (Right)
瞬間接着剤
Instant adhesive
ポイント
Point
軸方向のあそびが多い場合に使用して下さい。
入れすぎると回転が重くなります。
Use included ø5Xø7X0.1 shims to remove any end
play in the counter gear assembly. If too many shims
are used, this will cause bind age in the assembly.

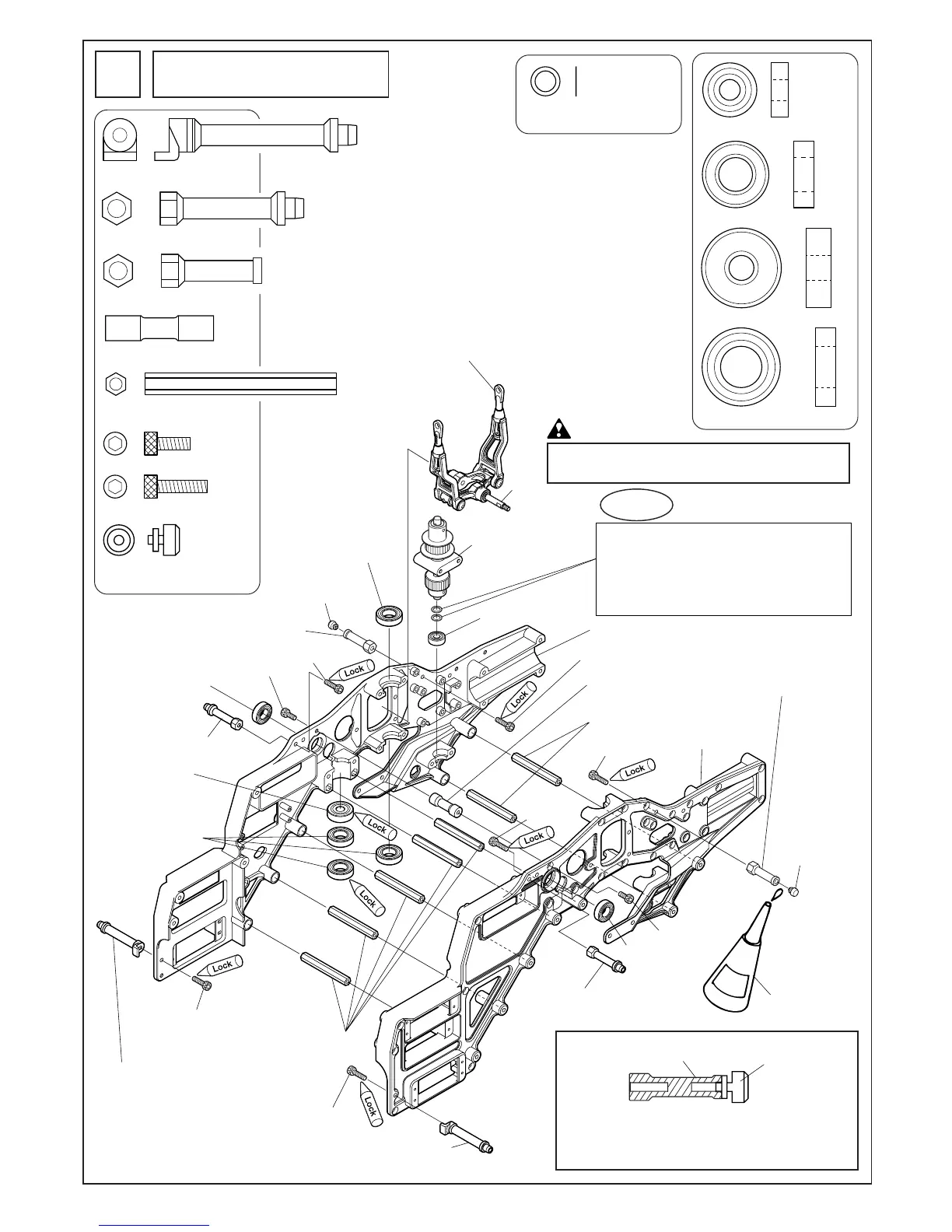

サーボフレームの組立 -1
Servo frame assembly
3
キャビンクロスメンバーL43 ................
2
Cabin cross member L43
キャビンクロスメンバーL34.5 .............
2
Cabin cross member L34.5
キャビンクロスメンバーL24 ................
2
Cabin cross member L24
クロスメンバーM3X26 ...... 1
Cross member M3X26
六角クロスメンバーM3X46 ..........
7
Hexagonal cross member M3X46
M3X8CS ............................... 2
M3X12CS ............................. 6
防振ゴム .............................. 2
Rubber insulator
エレベーターレバー Assy の向きに注意してください。
Note the direction of the elevator lever assembly.
注意 Caution
Brg. ø5Xø13X4ZZ................ 1
Brg. ø8Xø16X5ZZ................ 2
Brg. ø6Xø19X6ZZ................ 1
Brg. ø10Xø19X5ZZ.............. 4
キャビンクロスメンバー L24 に防振ゴムを瞬間接着剤
等で接着します。
Use instant adhesive to attach rubber isolators to the L=24
cabin cross members.
FW ø5Xø7X0.1 .................... 2
(調整用)(for adjustment)
To Next Page
