28
水平尾翼
Horizontal stabilizer
M3 ナイロンナット
M3 nylon nut
尾翼バンド(U)
Horizontal Fin mount
(Upper)
前
Front
尾翼バンド(L)
Horizontal Fin mount
(Lower)
M3 ナイロンナット
M3 nylon nut
テールブームブレース
Tail boom brace
垂直尾翼
Vertical stabilizer
M3X15CS
M3X35CS
FW ø3Xø9X1T
M3X18CS
傾きがあり
Inclined
M3 ナイロンナット
M3 nylon nut
FW ø3Xø9X1T ..................... 2
M3X15CS............................. 2
M3X35CS............................. 2
M3X18CS............................. 2
M3ナイロンナット............. 6
M3 nylon nut

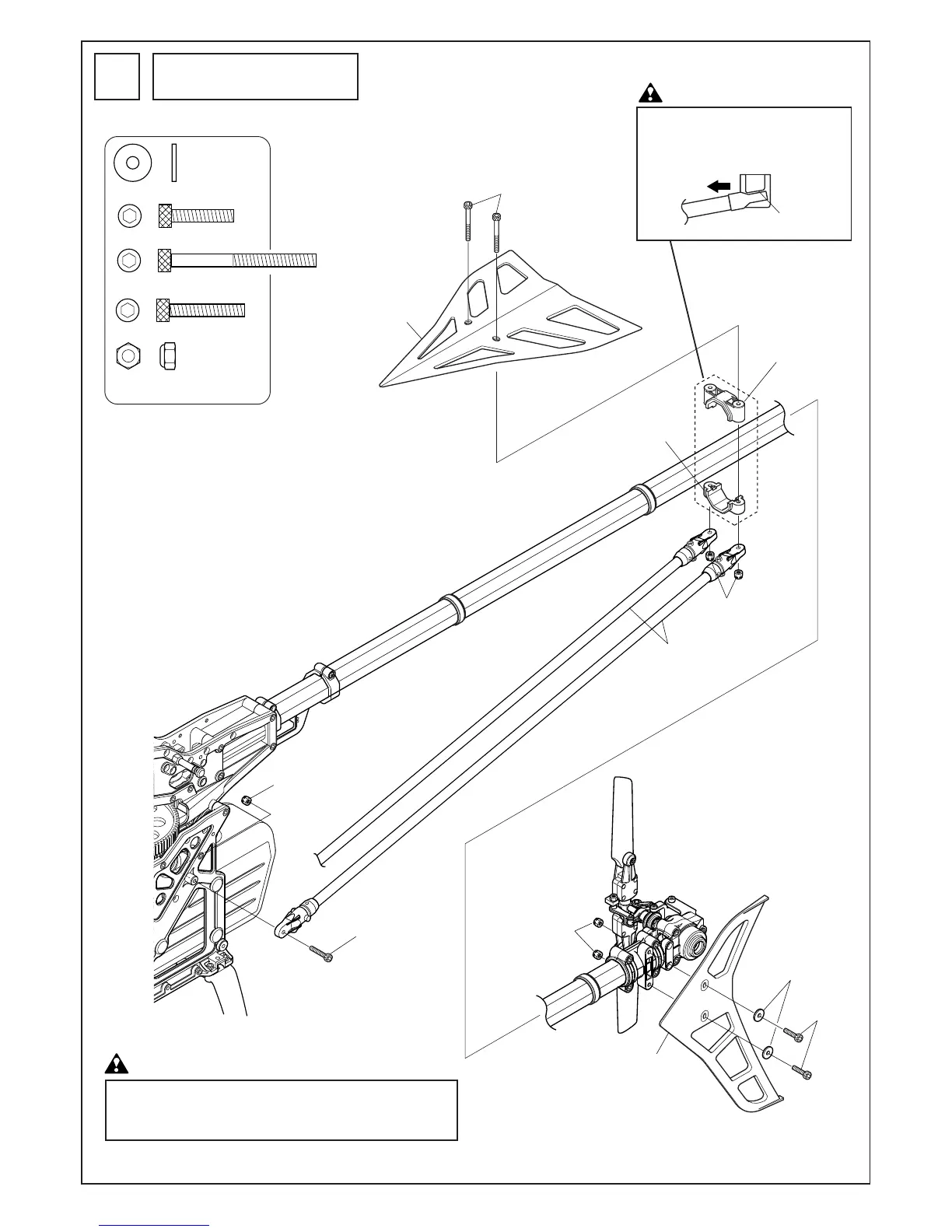

尾翼の取付
Stabilizer installation
27
これまでの取り付けたすべてのネジが、確実に締め込まれている
か、確認してください。
Ensure all installed bolts up to this step are tight.
注意 Caution
注意 Caution
尾翼バンド(L)は下図のようになるよう
に取り付けてください。
Install the lower horizontal fin band as
shown below.
To Next Page
