EX ø5 ball
テールハウジング
Tail housing
テールプーリーシャフト
Tail pulley shaft
M3X5SS
Brg. ø4Xø8X3ZZ................... 2
M2.6X8CS .............................2
M2X6CS ................................1
M3X5SS ................................ 1
FWø4Xø6X0.5T .................... 2
EX ø5ボール ......................... 1
EX ø5 ball
ガイドピンM3X6.3 .............. 2
Guide pin M3X6.3
シャフトのくぼみに合わせて締め込む。
Align tail housing with dimple on end
of tail output shaft and fasten with
M3x5SS. See diagram below.
注意 Caution
テールピッチガイドピンは、テール
ピッチプレートの溝にはまるように
取り付けてください。
Install M3x6.3 guide pin into tail
pitch plate groove. Ensure
smooth movement.
注意 Caution

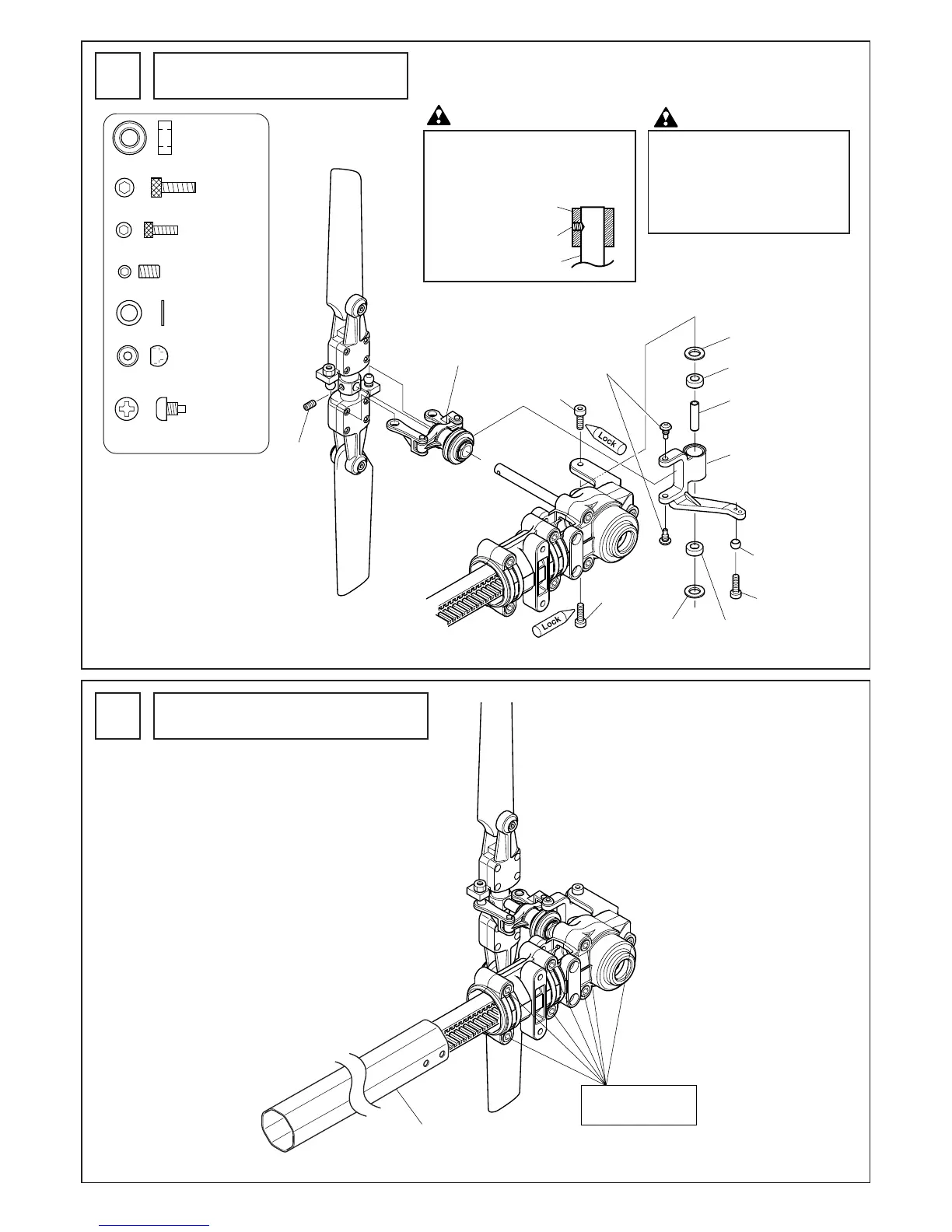

テールハウジング部の取付
Tail housing installation
23
テールブームパイプ部の取付
Tail boom pipe installation
24
八角テールブームパイプL=805
Octagonal tail boom pipe L=805
本締め
Tighten after installing
on tail boom
To Next Page
