Hirobo sst-eagle FREYA Evolution - Main blade assembly

41

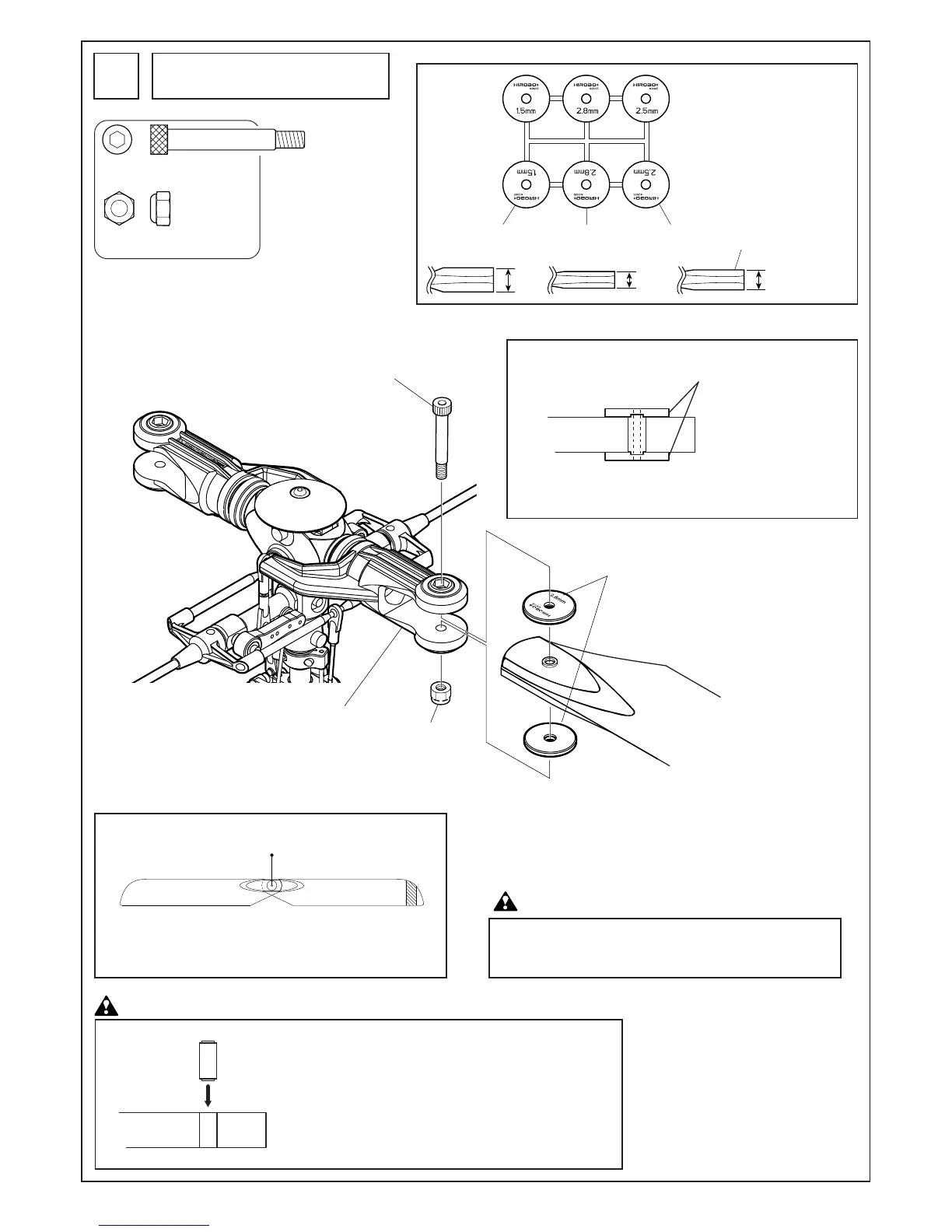

メインブレードの組立
Main blade assembly
39
ø5ドラッグボルト .............. 2
ø5 drag bolt
M4ナイロンナット............. 2
M4 nylon nut
メインブレードのバランスをとります。
Balancing main rotor blades
メインブレードは軽く動くようにネジを締め付けます。
Tighten blades firmly but allow them to slightly swing with
moderate pressure.
注意 Caution
軽い方にテープ、デカールなどを巻きます。
Apply tape or decals to the lighter end.
ø5ドラッグボルト
ø5 drag bolt
ブレードスペーサーø6Xø25X2.8
Blade spacer ø6Xø25X2.8
ブレードホルダー
Blade holder
M4ナイロンナット
M4 nylon nut
メインブレードドラッグボルト用のL=12L=14の2種類のカラー
がはいっていますが、FREYAではL=14のカラーを使用します。
カラーを交換する際は入れようとするカラーでまっすぐに押し
出してください。
Two type of blade collars (bushings) are included. For
Freya Evo use L=14.
To change a collar or bushing, use included spare collars
to push out collar currently in main rotor blade.
L=14のカラーにブレードスペーサーø6Xø25X2.8をはめ込みます。
t=1.5
14mm用
For 14 mm
14mm
t=2.5
12mm用
For 12 mm
Thickness of main blade
root end.
メインブレード
取付部の厚み
11.4mm用
For 11.4 mm
t=2.8
12mm
11.4mm
Set ø6Xø25X2.8 blade spacers onto L=14 collar as shown above.
ブレードスペーサーø6Xø25X2.8
Blade spacer ø6Xø25X2.8
注意 Caution
