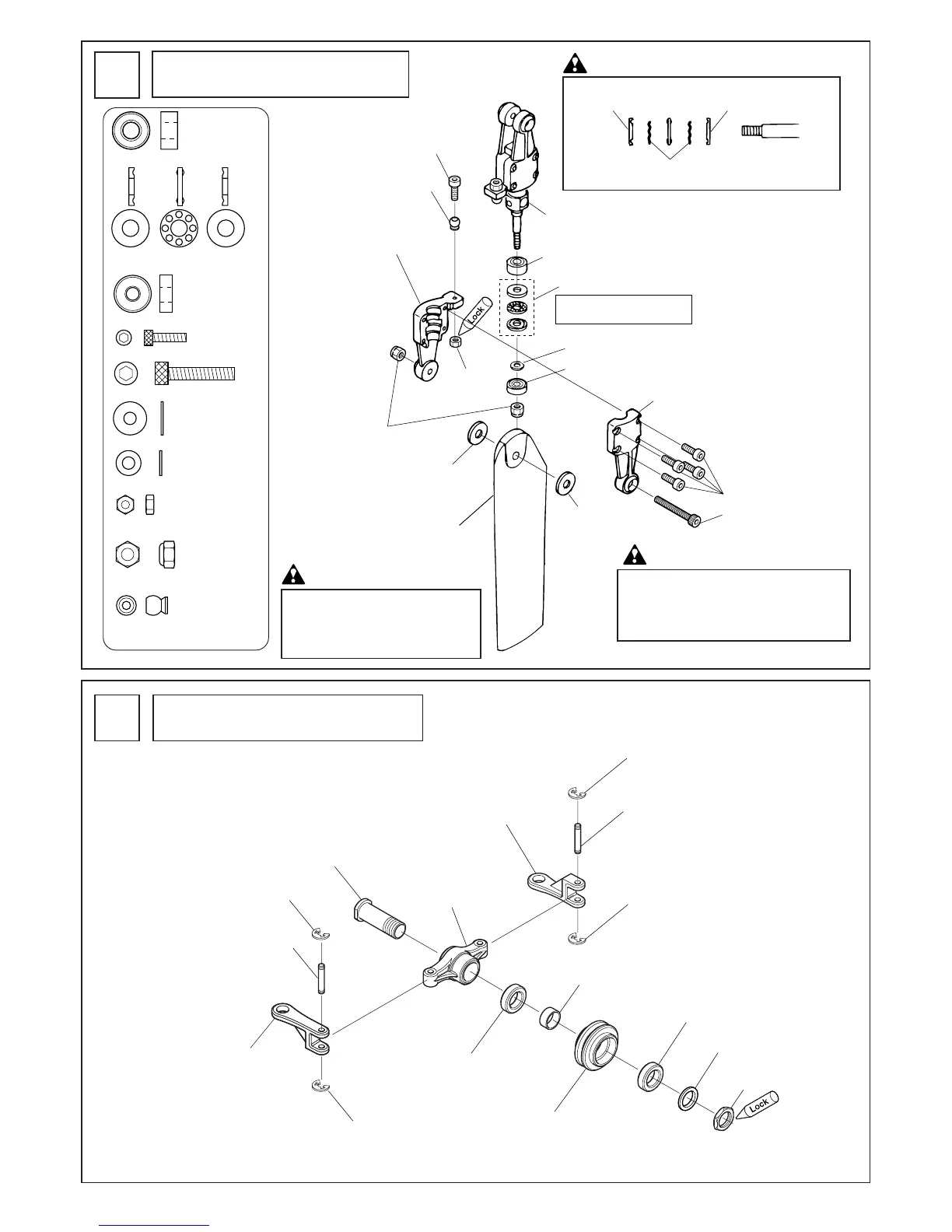

Hirobo sst-eagle FREYA Evolution - Tail Housing Assembly; Tail Pitch Plate Assembly

25
テールブレードホルダー（B）
Tail blade holder (B)
テールブレードホルダー（A）
Tail blade holder (A)
Brg. ø4Xø9X4ZZ
テールハウジング
Tail housing
Brg. ø4Xø9スラスト
Bearing ø4Xø9 thrust
M3X16CS
M2X8CS
M2X8CS
Brg. ø3Xø9X3
M3 ナイロンナット
M3 nylon nut
M2 ナット
M2 nut
FW ø3Xø6X0.5T
FW ø3Xø8X0.5T
FW ø3Xø8X0.5T
対称テールブレードL=92
Symmetrical tail blade L=92
EX ø5 ボール(台付)
EX ø5 ball (with stand)
テールハウジン
グ
→
Tail housing
内径の大きい方
Larger hole
内径の小さい方
Smaller hole
グリスを塗 付します 。
Apply grease
必ず グリスを塗 付
Make sure to a pply grease
21
Brg. ø4Xø9X4ZZ.................. 2
Brg. ø4Xø9スラスト ........... 2
Bearing ø4Xø9 thrust
Brg. ø3Xø9X3 ...................... 2
M2X8CS............................. 10
M3X16CS............................. 2
FW ø3Xø8X0.5T .................. 4
FW ø3Xø6X0.5T .................. 2
M2ナット............................. 2
M2 nut
M3ナイロンナット............. 4
M3 nylon nut
EX ø5ボール台付 ................ 2
EX ø5 ball (with stand)
テールブレード、及びテールブレードホ
ルダーの向きにご注意ください。
Note the directions of the tail blade and
the tail blade holder.
注意 Caution
テールブレードは軽く動く程度に締
め込んでください。
Fasten tail blades snugly yet
allowing them to move slightly.
注意 Caution
テールハウジング部の組立
Tail housing assembly
テールピッチプレートの組立
Tail pitch plate assembly
22
FW ø6Xø8X0.3T
M6ナット(薄型)
M6 nut (thin type)
W型テールピッチプレートボス
Double type tail pitch plate boss
Brg. ø6Xø10X3ZZ
Brg. ø6Xø10X3ZZ
C ø6Xø7X3
Eリングø1.5
E-ring ø1.5
スライド軸
Slide shaft
テールピッチリンク
Tail pitch link
テールピッチプレート
Tail pitch plate
テールピッチリンク
Tail pitch link
Eリングø1.5
E-ring ø1.5
Eリングø1.5
E-ring ø1.5
Eリングø1.5
E-ring ø1.5
ミゾ付き平行ピンø2X11.6
Grooved parallel pin ø2X11.6
ミゾ付き平行ピンø2X11.6
Grooved parallel pin ø2X11.6
テールピッチプレートAssy工場組立済
Tail pitch plate assembly
(pre-assembled)
注意 Caution
