16
メインマスト
Main mast
185mmの穴を使用して
ください。
Use holes for 185mm length.
185mm
195mm
199mm
メインマスト
Main mast
溝あり（60用）
.60/.70 mast has
groove at bottom.
メインギヤ 95T（60-70用）
Main gear 95T(for 60-70)
セカンドギヤ
Second gear
セカンドギヤAssy工場組立済
Second gear assembly
(pre-assembled)
M3X5CS
M3X8CS
(マストへ 固定)
(attach to main mast)
M3X5CS
C ø3Xø5X4.1
Brg. ø12Xø21X5ZZ
Brg. ø12Xø21X5ZZ
Brg. ø12X16Lワンウェイ
Bearing ø12X16L one way
C ø3Xø5X4.1
オートロ駆動軸
Auto-rotation
drive shaft
オートロケース
Auto-rotation case
(マストへ 固定)
M3X8CS
M3X8CS
(affixed on the mast)
メインマストをいっぱい引っぱり上げ、マストロック
を通しM2.6X6CSで締付けます。
Pull the main mast up through the mast lock and fasten
with 2.6X6CS.
注： マストが上下にあそびがない事。
Note: Make sure mast assembly has no end play.
メインマストを引っぱり
上げる。
Pull main mast up fully.
マストロック
Mast lock
マストロックをいっぱい
下げる。
Install mast lock firmly
against upper main
shaft bearing.
M2.6X10TS-2(座金付)
M2.6X10TS-2 (with attached washer)
FW ø3Xø4.5X0.5T
FW ø3Xø4.5X0.5T
EX メインギヤ 95T（80-90用）
EX Main gear 95T(for 80-90)
平らな面が
下になります。
M2.6X6CS
ø10ハードグリップマストロック
10mm Mast lock clamp

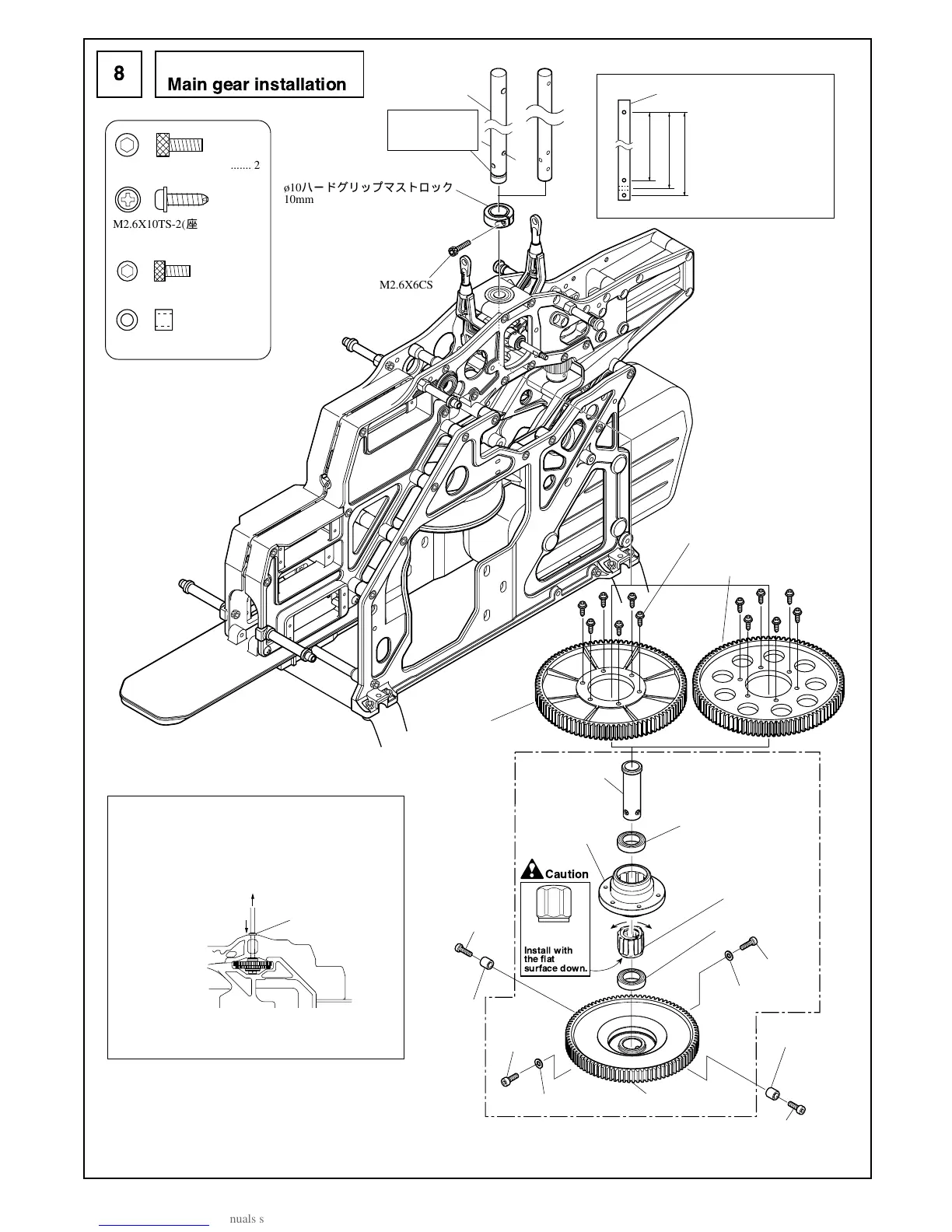

メインギヤの取付
M3X8CS ............................... 2
M2.6X10TS-2(座金付) ........ 6
M2.6X10TS-2
(with attached washer)
M2.6X6CS ............................ 1
C ø3Xø5X4.1 ........................ 2
注意
ロック
Lock
フリー
Free
