31
カラー ø4Xø5X4.5S
Collar ø4Xø5X4.5S
カラー ø4Xø5X4.5S
Collar ø4Xø5X4.5S
キャブレター（エンジン付属）
Carburetor (included with the engine)
ボタンボルトM4X14
Button bolt M4X14
ボタンボルトM4X14
Button bolt M4X14
スターターカップリング
Starter coupling
ポンチマーク
Dimple
モリブデングリス塗 布
Apply molybdenum grease
M4X4SS
クラッチ 軸
Clutch shaft
ポンチマーク
Dimple
M4X4SS
コードNo.
Code No.
入数
Q'ty
品 名
Name
0404-716
WCエンジンマウント
WC engine mount
4,200
(4,000)
630
(600)
2506-014
5
1
FW ø4焼入れ
FW ø4 hardened
*The prices in parentheses are the prices excluding consumption tax.
税込価格
（税抜価格）円
Price (Yen)
カラー ø4Xø5X4.5S
Collar ø4Xø5X4.5S
カラー ø4Xø5X4.5S
Collar ø4Xø5X4.5S
オプション
Option
オプションの0404-716 WCエンジンマウントを使用
する場合は、カラーø4Xø5X4.5Sをメインフレーム
の内側から取付け、外側からはFW ø4焼入れ（別売）
を使用します。
If the optional 0404-716 WC one piece engine mount is
used, place the ø4Xø5X4.5S collars inside the frame
between the motor mount and inside of the main frame.
Use hardened FW 4mm on outer portion of frame. All
parts needed are listed above.
2506-014
FW ø4焼入れ
FW ø4 tempered
0404-716
WCエンジンマウント
WC engine mount
2506-014
FW ø4焼入れ
FW ø4 tempered

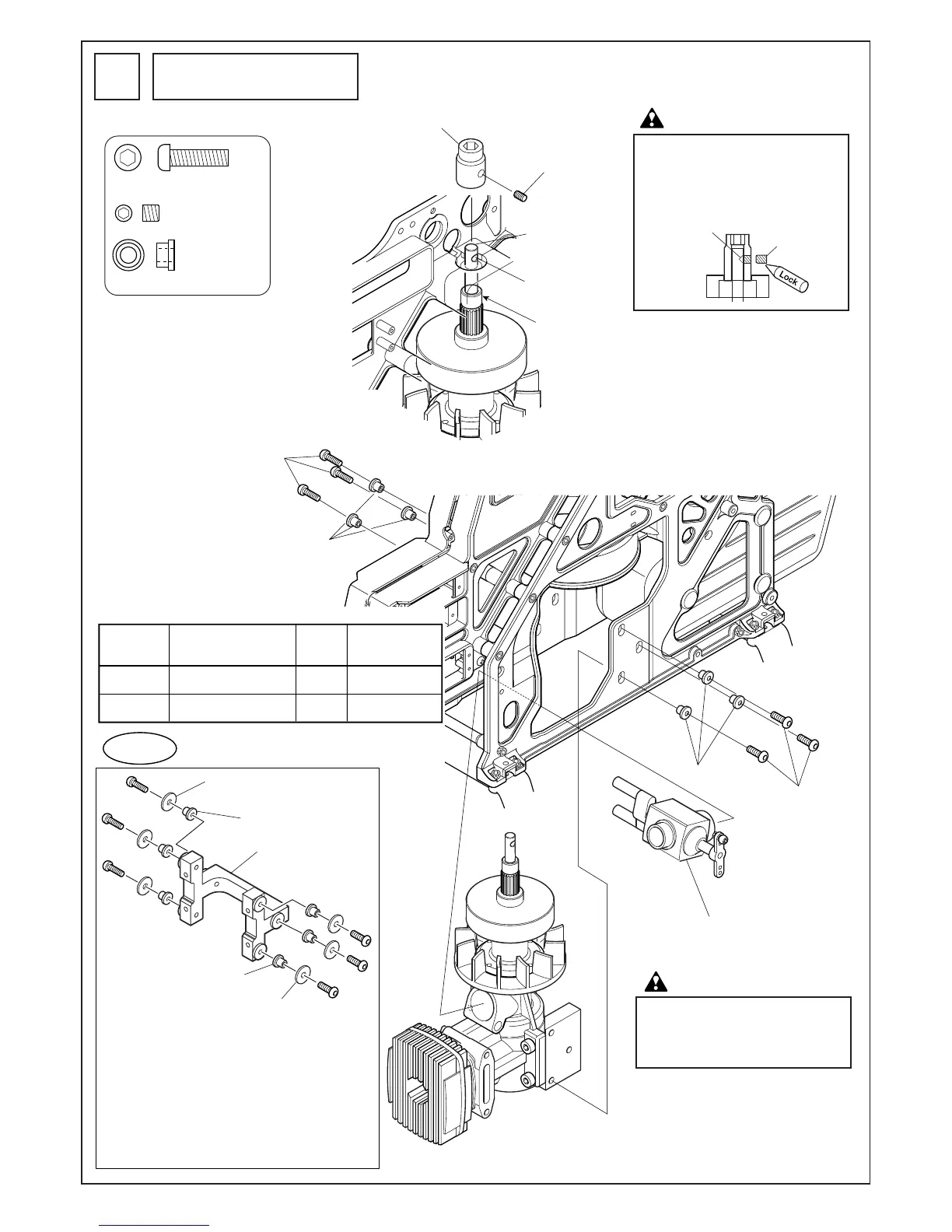

エンジン部の取付
Engine installation
29
ボタンボルトM4X14.......... 6
Button bolt M4X14
M4X4SS ............................... 1
C ø4Xø5X4.5S ..................... 6
注意 Caution
M4X4SS をポンチマークに合わせ、
しっかりと締め付けてください。
Align the M4x4SS screw with the dimple
at the top of the clutch shaft and securely
tighten.
機体にエンジンを取り付ける前に、
キャブレターを外してください。
Install carburetor after engine is
installed. Remove for engine
installation.
注意 Caution
To Next Page
