VI.テールブームの交換
VI. Tail Boom Replacement

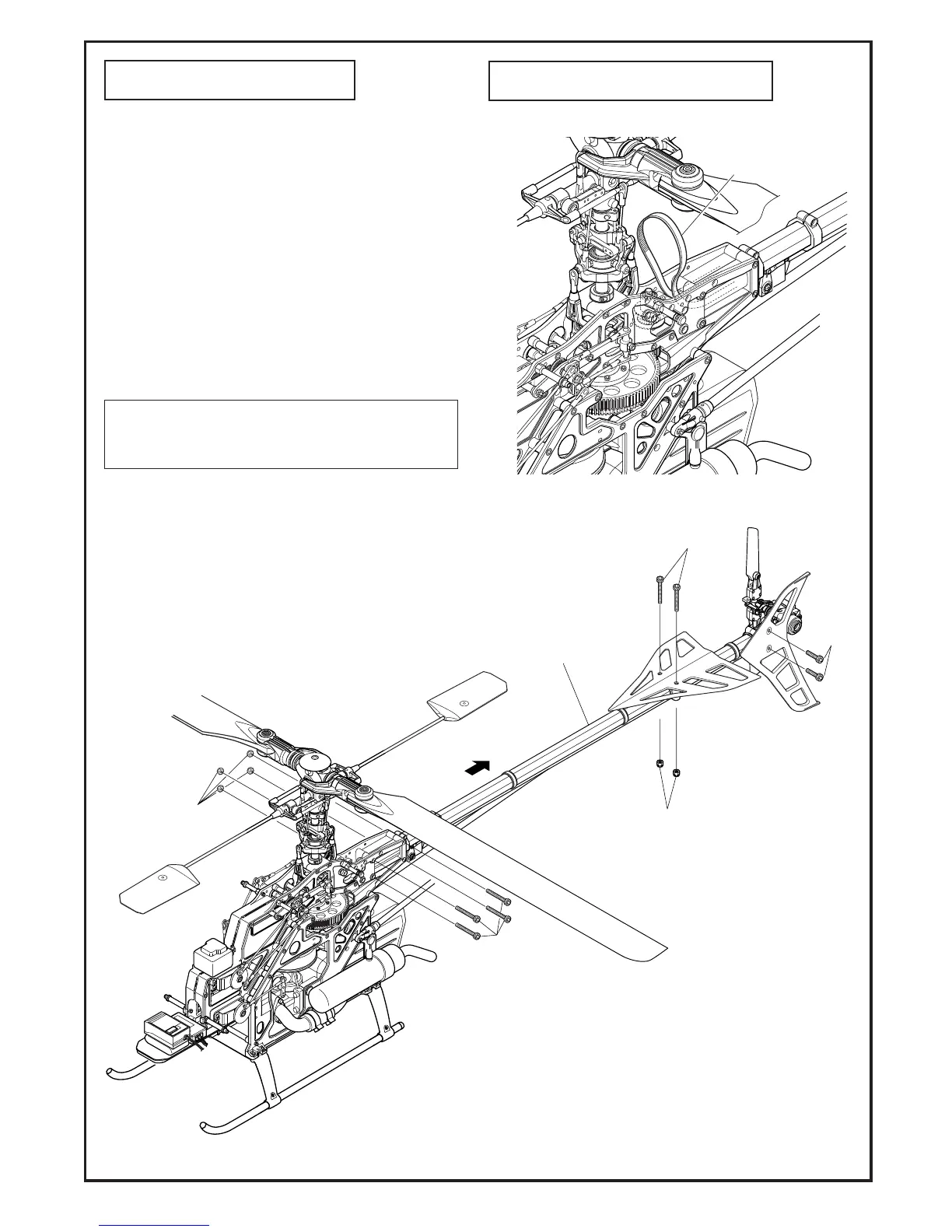

1. はじめに、M3X32CSをゆるめて、テールブームAssyを少し前に寄せて
プーリーからタイミングベルトを取り外します。
At first, remove the timing belt from pulley loosening M3X32CS and moving
the tail boom assembly a little forward.
2. M3X35CSとM3ナイロンナットをはずし、水平尾翼を取り外します。
Unscrew M3X35CS and M3 nylon nut to remove horizontal stabilizer.
3. M3X15CSをはずし、テールケースを引き抜きます。
Unscrew M3X15CS and remove the rod end to take the tail unit case off the
end of tail boom.
4. M3X32CSとM3ナイロンナット薄型をはずし、テールブームを引き抜き
ます。
Unscrew M3X32CS and M3 nylon nut thin type to remove the tail boom.
組み立てるときは、タイミングベルトの回転方向及びねじれに注意
してください。(P27を参照)
When assembling, make sure that the direction of timing belt
rotation is correct. (Refer to Page: 27)
M3X15CS
M3 ナイロンナット
M3 nylon nut
テールブームAssy
Tail boom assembly
M3X35CS
M3X32CS
M3ナイロンナット薄型
M3 nylon nut thin type
タイミングベルト
Timing belt
