50
トラッキングの調整は危険ですので、機体から10m程離れて行ない
ます。
1. スロットルスティックをゆっくりとハイ側に動かし機体が浮かび上
がる直前に止めます。
ローターの回転面を真横から見ます。
2. ローターの軌跡をよく見て下さい。
2 枚のローターが同じ所を通っていれば OK ですが、上下にずれて
いる場合、トラッキング調整が必要です。
3. トラッキング調整はピッチロッドのロッドエンドを回して調整しま
す。
A: 軌跡の高いブレード側 → ロッドの長さを
のピッチロッド 縮める
B: 軌跡の低いブレード側 → ロッドの長さを
のピッチロッド 伸ばす
Make sure to adjust the tracking at a distance of at least 10m
away from the unit to reduce the risk of danger.

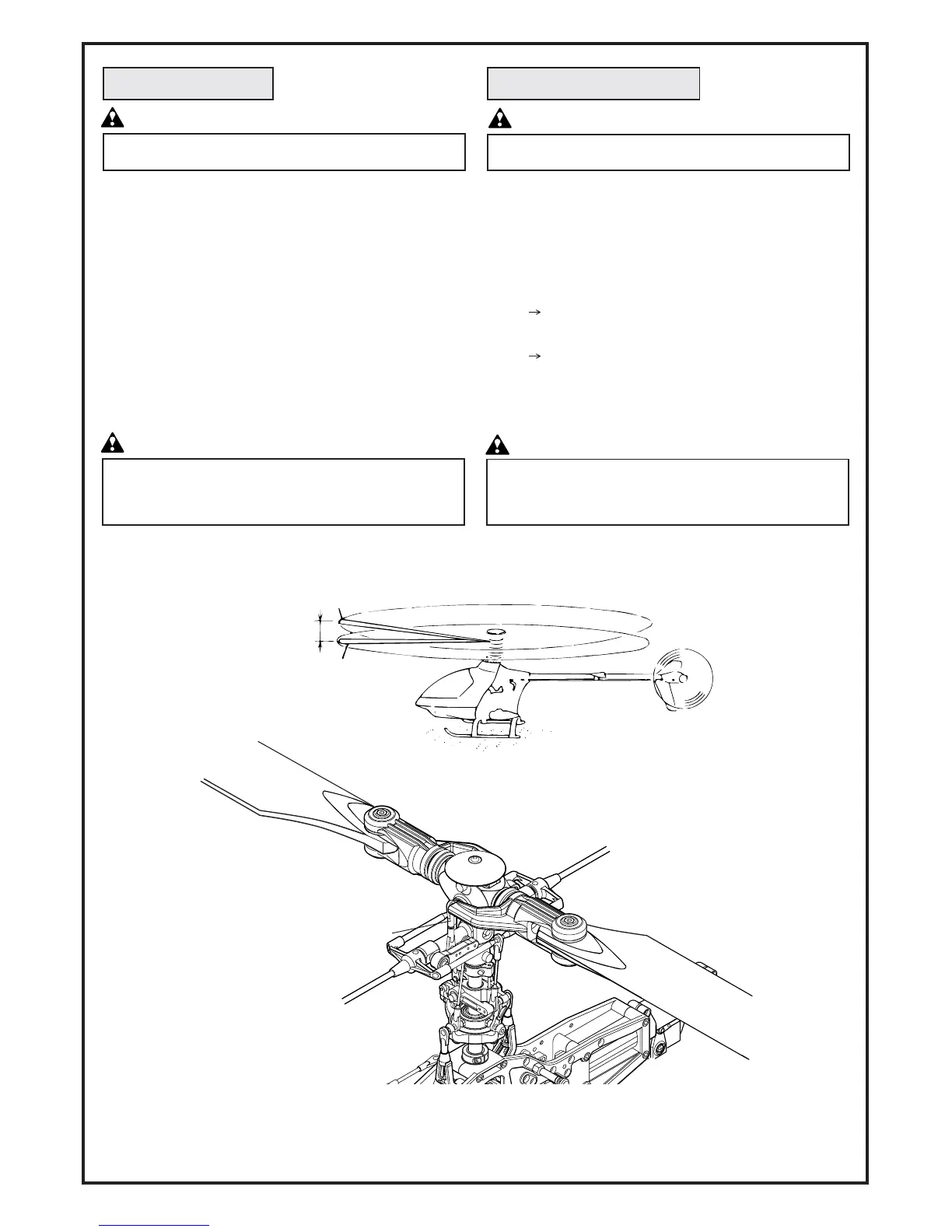

トラッキング調整 Adjusting the tracking
注意 Caution
注意
トラッキングがずれていると振動の原因になります。確実に合うま
で何度も繰り返します。
トラッキング調整を行ったあとでもう一度、ホバリングでのピッチ
角を確認して下さい。
Caution
A
B
ピッチロッド
Pitch rod
1. Slowly raise the throttle stick to its high position and stop just before
the unit lifts-off the ground.
Observe the rotation of the rotor from the side of the unit.
2. Carefully observe the path of the rotor.
If both blades appear to move through the same path, it does not need
adjustment. However, if one blade is higher or lower than the other,
immediate adjustment of the tracking is necessary.
3. The tracking is adjusted by turning the rod end of the pitch rod.
A: Pitch rod for the blade spinning at a higher path
Decrease the length of the rod
B: Pitch rod for the blade spinning at a lower path
Increase the length of the rod
Incorrect tracking causes vibrations. Repeat tracking
adjustments over and over until the rotor is correctly aligned.
After having adjusted the tracking, check pitch angle
in hovering once more.
