Kit del sensore di movimento PS-MSK2 (opzionale)
Non installare il Kit del sensore di movimento PS-MSK2
(opzionale) nei luoghi seguenti:
Ciò potrebbe provocare un rilevamento errato, il mancato
rilevamento del movimento o il deterioramento del sensore di
movimento.
• Luoghi in cui la temperatura ambiente cambia drasticamente.
• Luoghi in cui una forza o una vibrazione eccessiva è
esercitata sul sensore di movimento.
• Luoghi in cui potrebbero essere generate elettricità statica o
onde elettromagnetiche.
• Luoghi in cui si verica interferenza dovuta a luce infrarossa,
come la presenza di vetri o vapore in un'area di rilevamento.
• Luoghi in cui la lente del sensore di movimento è esposta ad
alte temperature e umidità per un periodo prolungato.
• Luoghi caratterizzati dalla presenza di uido o gas corrosivo.
• Luoghi in cui luci dirette, quali la luce del sole o di fari, si
riettono sul sensore di movimento.
• Luoghi in cui dell'aria calda proveniente dal riscaldatore, ecc,
è diretta sul sensore di movimento.
• Luoghi in cui il clima inuisce direttamente sulla supercie
del sensore di movimento.
• Luoghi in cui la supercie della lente possa essere
macchiata o danneggiata, quali ambienti con presenza di
polvere.
La funzione di rilevamento diminuirà se la lente del sensore di
movimento è macchiata.
In tal caso, rimuovere le macchie con un tampone di cotone
intriso d'alcool (si consiglia di utilizzare alcool isopropilico) o un
panno morbido.
Nel rimuovere le macchie presenti sulla lente del sensore di
movimento, non esercitare una forza eccessiva.
Esercitando una forza eccessiva, la lente di resina può essere
danneggiata e ciò può provocare malfunzionamento come
rilevamento errato o non rilevamento del movimento.

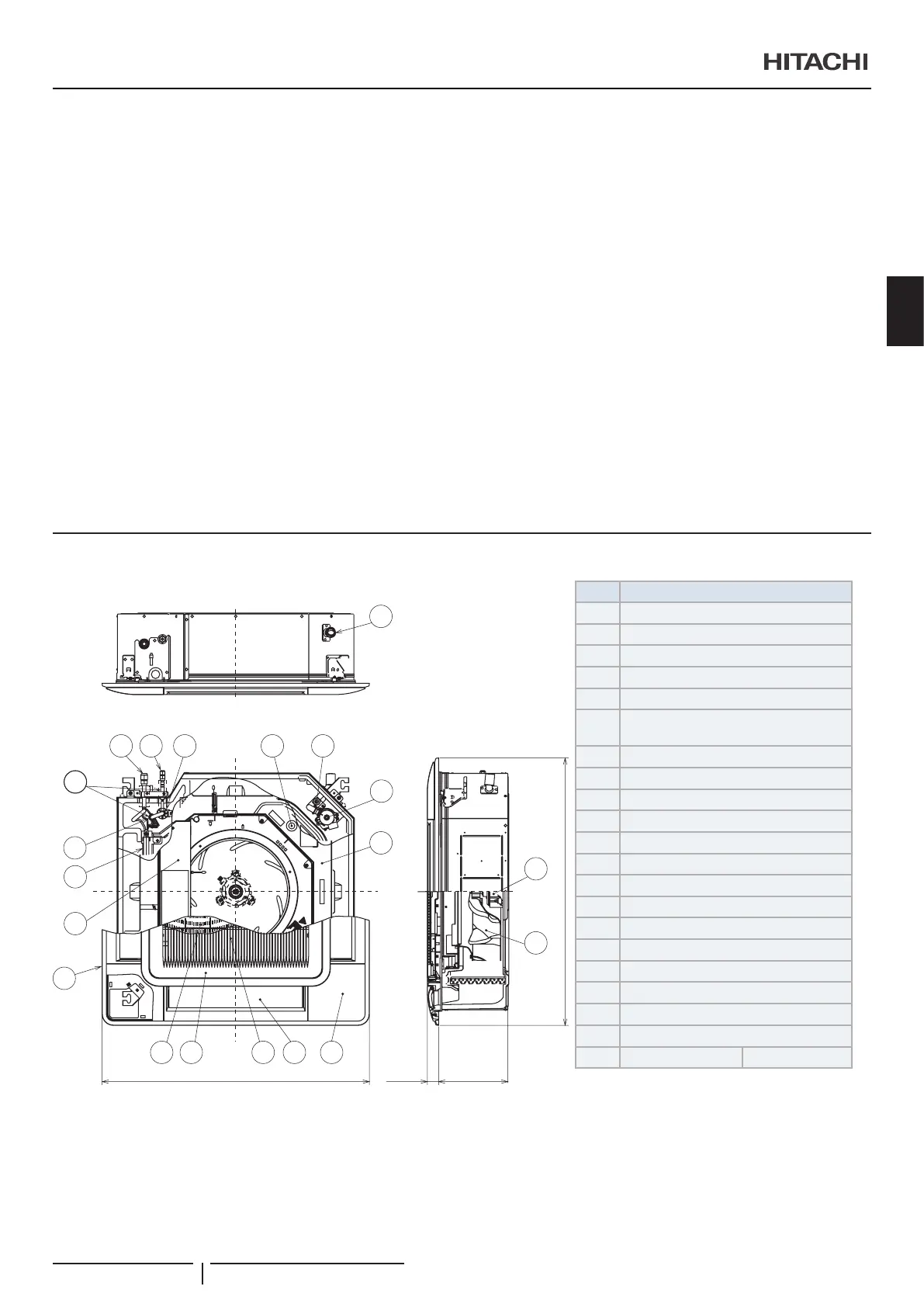

2 NOMENCLATURA DEI COMPONENTI
8
10
1
2
3
4
5
6
7
9
11
12
13
14
15
16
18
19
20
40
17
950
950
DRAIN
>PS<
HS-HB
DIP
C
Elem. Nome del Componente
1 Ventola
2 Motore della ventola
3 Scambiatore di calore
4 Distributore
5 Filtro
6
Valvola di espansione con controllo
microcomputer
7 Quadro elettrico
8 Attacco tubo del refrigerante gas
9 Attacco tubo del refrigerante liquido
10 Attacco tubo di drenaggio
11 Meccanismo di drenaggio
12 Interruttore a galleggiante
13 Bacinella di drenaggio
14 Tappo di gomma per drenaggio
15 Pannello di mandata
16 Griglia di ingresso dell'aria
17 Filtro dell’aria
18 Uscita aria
19 Ingresso aria
20 Coperchio per sacca d’angolo
C RCI(1.0-2.5): 248 RCI(3.0-6.0): 298
NOMENCLATURA DEI COMPONENTI
PMML0547 rev.0 - 11/2020
