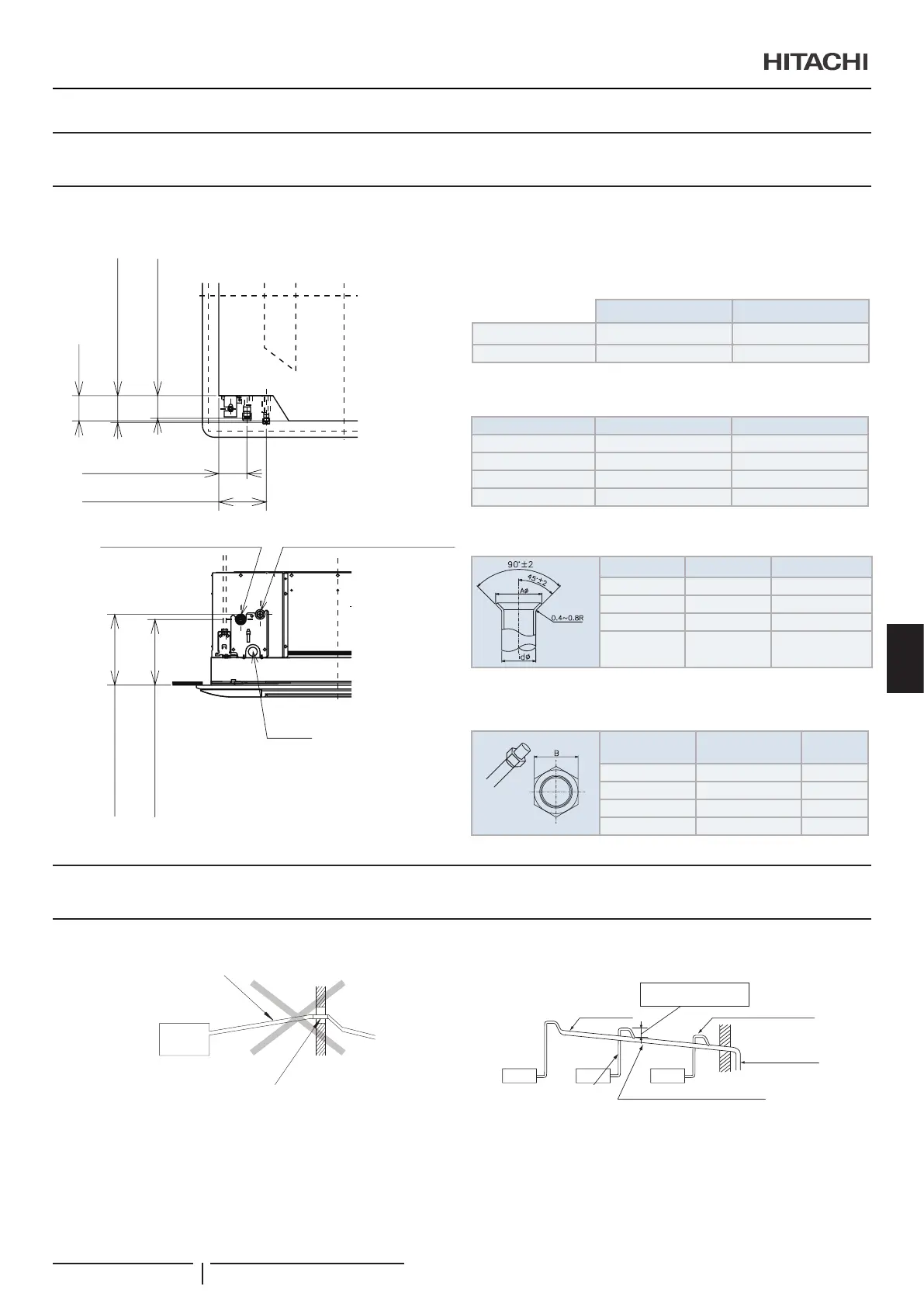

4 ΣΏΛΗΝΏΣΕΙΣ ΨΥΚΤΙΚΟΥ
4.1 ΣΥΝΔΕΣΗ ΣΏΛΗΝΏΣΕΏΝ
4.1.1 Θέση σωληνώσεων
(mm)
84
90
76
95
160
237
220
φ
30
(Σωλήνας υγρού)
(Σωλήνας αερίου)
(Σωλήνας αερίου)
(Σωλήνας υγρού)
(mm)
84
90
76
95
160
157
140
ø
30
Σύνδεση σωλήνα αερίου
Σύνδεση σωλήνα υγρού
(Σωλήνας
αερίου)
(Σωλήνας
υγρού)
4.1.2 Μέγεθος της σύνδεσης σωληνώσεων
Μέγεθος σωληνώσεων
mm(in)
Σωληνώσεις υγρού Σωληνώσεις αερίου
RCI-(1.0-2.0) Ø 6.35 (1/4) Ø 12.70 (1/2)
RCI-(2.5-6.0) Ø 9.52 (3/8) Ø 15.88 (5/8)
Πάχος χαλκοσωλήνων
Ø (in) Ø (mm) Πάχος (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Διαστάσεις σωλήνων με ρακόρ
Ø (in) Ø (mm) A +0/-0,4 (mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7
Διαστάσεις ρακόρ
Ονομαστική
διάμετρος (in)
Ονομαστική
διάμετρος (mm)
B (mm)
1/4 6.35 17
3/8 9.53 22
1/2 12.70 26
5/8 15.88 29
5 ΣΏΛΗΝΏΣΕΙΣ ΑΠΟΧΕΤΕΥΣΗΣ
5.1 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
ΛΑΘΟΣ ΣΏΣΤΟ
Λάθος: Κλίση προς τα επάνω
Λάθος: Τμήμα που ανασηκώνεται
Κοινές σωληνώσεις αποχέτευσης (ελάχ.VP30)
Σωλήνας βινυλοχλωριδίου (VP25)
Ελαχ. 100 mm
(όσο το δυνατόν πιο ψηλά)
Πλευρά μονάδας
σωληνώσεων αποχέτευσης
(Προς τα κάτω κλίση από το τμήμα που ανασηκώνεται)
Οι σωληνώσεις
αποχέτευσης πρέπει
να διαχωρίζονται από
τις άλλες σωληνώσεις
Κλίση 1/25 ως 1/100
ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ
PMML0547 rev.0 - 11/2020
151
EL
