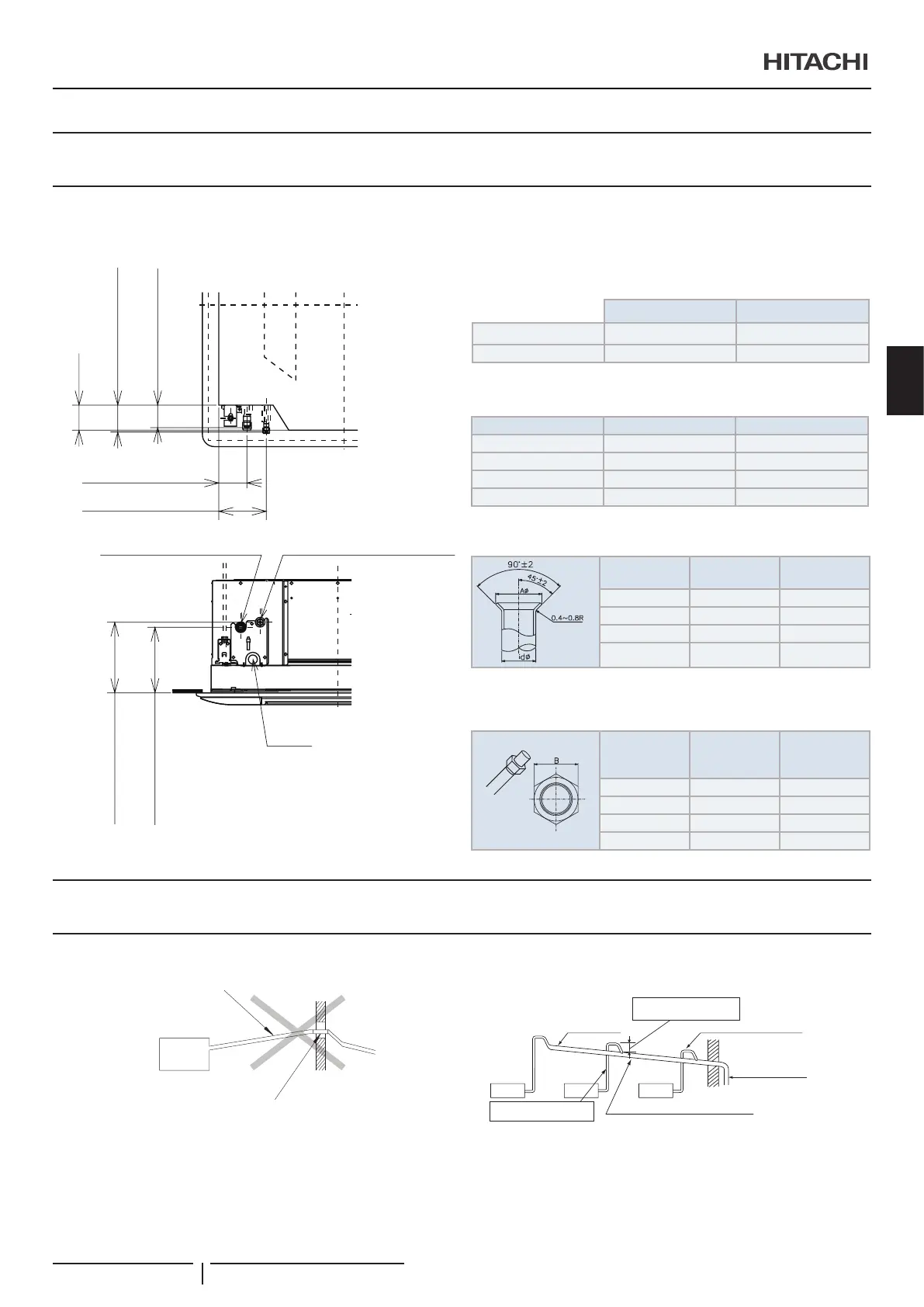

4 TUBAGEM DE REFRIGERANTE
4.1 LIGAÇÃO DA TUBAGEM
4.1.1 Posição da tubagem
(mm)
84
90
76
95
160
237
220
φ
30
(Tubagem de líquido)
(Tubagem de gás)
(Tubagem de gás)
(Tubagem de líquido)
(mm)
84
90
76
95
160
157
140
ø
30
Ligação do tubagem de gás
Ligação da tubagem de líquido
(Tubagem de gás)
(Tubagem de líquido)
4.1.2 Dimensões da ligação da tubagem

Dimensão da tubagem
mm (pol.)
Tubagem de líquido Tubagem de gás
RCI-(1.0-2.0) Ø 6.35 (1/4) Ø 12.70 (1/2)
RCI-(2.5-6.0) Ø 9.52 (3/8) Ø 15.88 (5/8)

Espessura da tubagem em cobre
Ø (pol.) Ø (mm) Espessura (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Dimensões da tubagem de expansão
Ø (pol.) Ø (mm)
A +0/-0,4
(mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7

Dimensões das porcas de expansão
Diâmetro
nominal
(pol.)
Diâmetro
nominal
(mm)
B (mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 TUBAGEM DE DESCARGA
5.1 INFORMAÇÃO GERAL
INCORRECTO CORRECTO
Incorrecto: inclinação ascendente
Incorrecto: parte ascendente
Tubagem de descarga comum (Mín. VP30)
Tubo de PVC (VP25)
Mín. 100 mm
(o mais elevado possível)
Tubagem de descarga
do lado da unidade
(Inclinação de descida a partir da parte ascendente)
Esta tubagem de descarga
deverá estar separada de
outras tubagens
Entre 1 e 4% de
inclinação descendente
TUBAGEM DE REFRIGERANTE
PMML0547 rev.0 - 11/2020
87
PT
