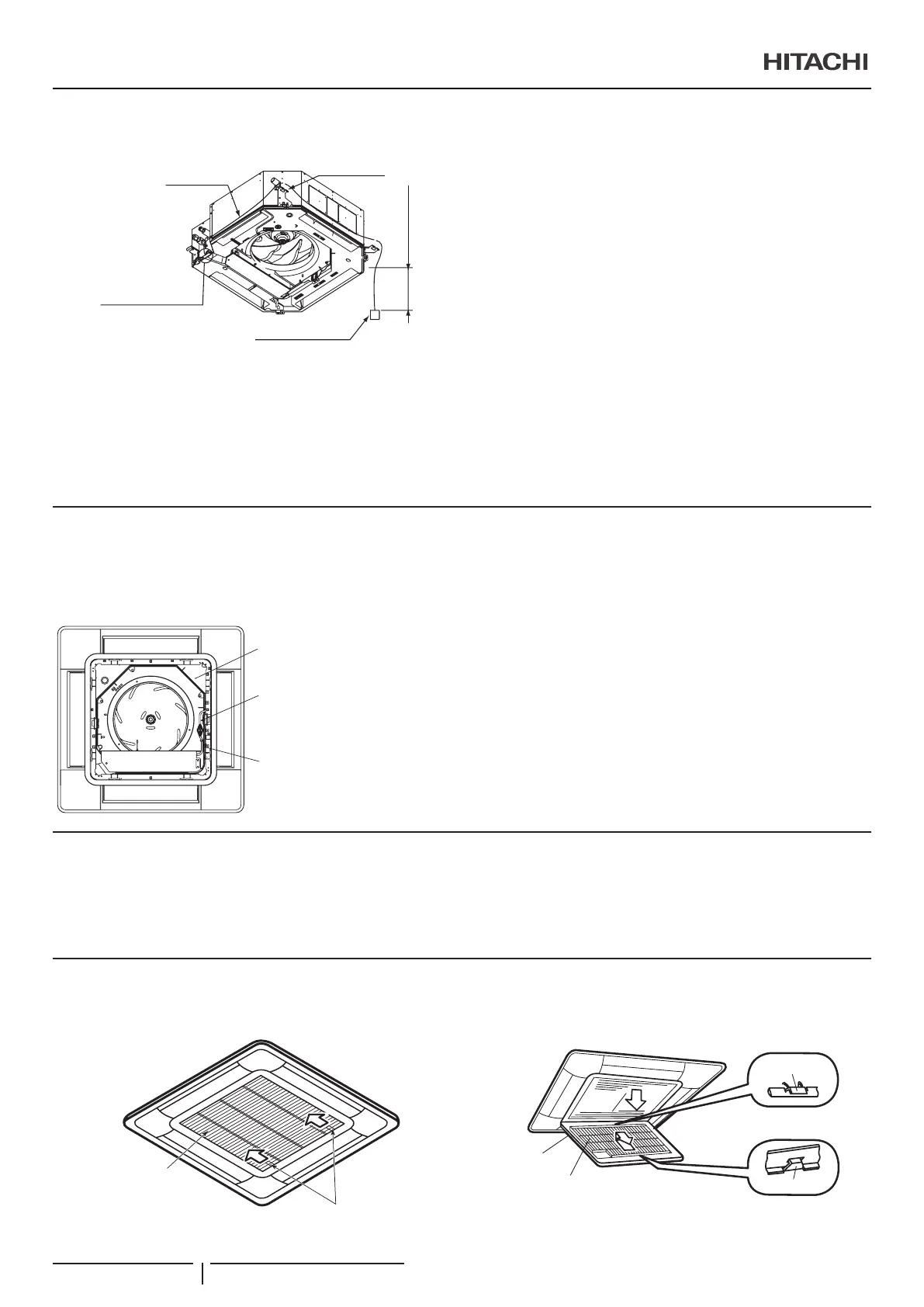

fastgørelsespladen for indendørsenhederne. Fastlæg en længde
på 100 mm til 200 mm fra indendørsenheden til relæstikket.
100~200 mm
Relæstik
Fastgørelsesplade
Relækabel
Ledningsforbindelse til
indendørsenheden
Fastspænd den ekstra længde af relækablet med plastbåndet,
og anbring den inde i loftet.
b. Træk relækablet ud fra hjørnehullet i udluftningspanelet.
Tilslut ledningen til bevægelsessensoren ved
hjørnehulsdækslet til relæstikket. Efter tilslutning dækkes
relæstikforbindelsen med ledningsdækslet, og herefter
fastgøres dækslet med plastbåndene.
c. Hægt båndet på bagsiden af hjørnehulsdækslet
med bevægelsessensoren fast på tappen på
udluftningspanelet som vist.
d. Ledningen skubbes ind i hjørnehullet, og samtidig
indsættes fastgørelseskrogene (2 dele) ved Ⓐ til
det rkantede hul i udluftningspanelet, og dækslet til
hjørnehullet skubbes på plads. Indsæt og skub derefter
fastgørelseskrogen (1 del) i Ⓑ i det rkantede hul i
udluftningspanelet.
? BEMÆRK
• Hægt båndet fast på tappen. I modsat fald kan hjørnehulsdækslet falde
ned, når det fjernes, og forårsage personskader.
• Hægt fastgørelseskrogene på hjørnehulsdækslet fast på udluftning-
spanelet. I modsat fald vil fastgørelseskrogene blive beskadiget.
8.3 LEDNINGSFØRING FOR UDLUFTNINGSPANELET
1 Følgende stikforbindelser anvendes i udluftningspanelet.
Fjern tapen, der fastgør ledningsstikkene på
udluftningspanelet, og træk dem ud som vist nedenfor.
Forbind dem med ledningsstikkene på indendørsenheden.
>PS<
HS-HB
Elboks
Ledningsføring til motor for auto-
matisk spjældfunktion (på udluft-
ningspanel) (stik til lav spænding:
18 poler, hvid)
Ledningsføring til motor for auto-
matisk spjældfunktion (på inden-
dørsenhed) (Stik til lav spæn-
ding: 18 poler, hvid)
Drift uden luftindsugningsrist
2 Når ledningsforbindelsen af udluftningspanelet er foretaget,
fastgøres luftindsugningsristen. Den fastgøres ved at udføre
afmonteringsproceduren i omvendt rækkefølge.
9 VEDLIGEHOLDELSE
Når displayet i fjernbetjeningen viser “FILTER”, tages luftlteret
ud iht. den procedure, der er anført for hver enhed.
Anlægget må tages i drift uden luftlteret, som beskytter
varmeveksleren i indendørsenheden mod tilstopning.
Sluk anlægget på hovedkontakten, før du fjerner ltret. (Den
forrige driftstilstand vil muligvis blive vist).
9.1 FJERNELSE AF FILTERET
1 Åbn luftindtagsgitteret, efter at du har skubbet de to håndtag
mod pilen.
Knap
Luftindtagsgitter
2 Hold fast i undersiden af luftindtagsgitteret medens
det holdes på skrå. Fjern krogene i luftlteret fra
luftindtagsgitteret, og fjern luftlteret.
Krog
Filterets øverste del
Filterets nederste del
Luftindtagsgitter
Luftlter
Krog
VEDLIGEHOLDELSE
