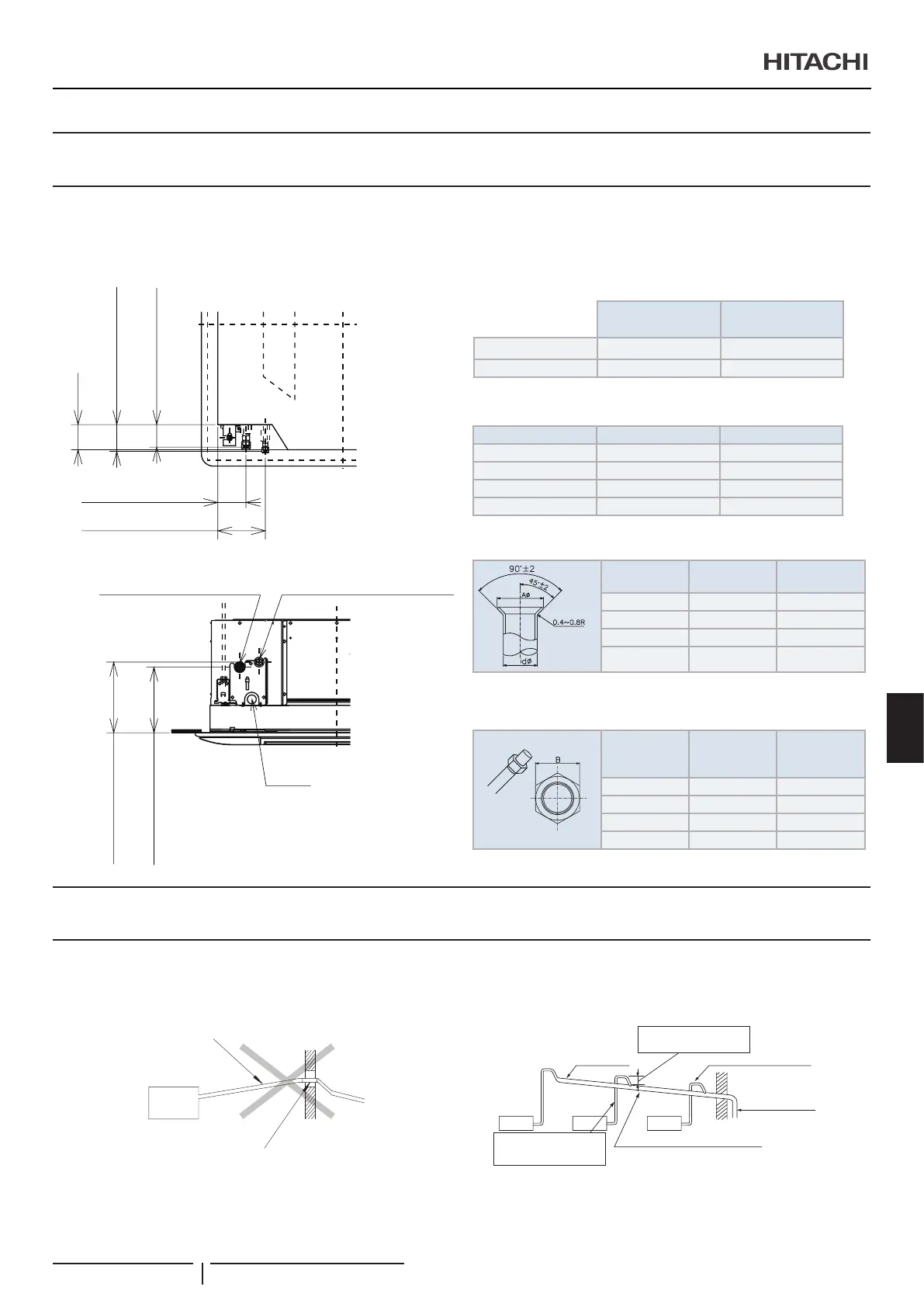

4 ТРЪБИ ЗА ХЛАДИЛНИЯ АГЕНТ
4.1 СЪЕДИНЕНИЕ ЗА ТРЪБИ
4.1.1 Положение на тръбите
(mm)
90
76
95
160
(Тръба за течности)
(Газова тръба)
(Газова тръба)
(Тръба за
течности)
157
140
ø
30
Съединение за газовите тръби
Съединение на тръби
за течности
(Газова тръба)
(Тръба за течности)
4.1.2 Размер на съединението за тръбите
Размер на тръбите
mm (цола)
Тръби за
течности
Газови тръби
RCI-(1,0-2,0) Ø6,35 (1/4) Ø12,70 (1/2)
RCI-(2,5-6,0) Ø9,52 (3/8) Ø15,88 (5/8)
Дебелина на медните тръби
Ø (цола) Ø (mm) Дебелина (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Размери на коничната тръба
Ø (цола) Ø (mm)
A +0/-0,4
(mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7
Размер на коничната гайка
Номинален
диаметър
(цола)
Номинален
диаметър
(mm)
B (mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 ДРЕНАЖНИ ТРЪБИ
5.1 ОБЩА ИНФОРМАЦИЯ
НЕПРАВИЛНО ПРАВИЛНО
Неправилно:
Наклон нагоре
Неправилно:
Повдигната част
Обикновена дренажна тръба (Мин.VP30)
Винилхлоридна тръба (VP25)
Мин. 100 mm
(възможно най-високо)
Страна на съединение
за дренажните тръби на
тялото
(Наклон надолу от повдигнатата част)
Тази дренажна
тръба е отделена от
останалите тръби
1% до 4%
Наклон надолу
ТРЪБИ ЗА ХЛАДИЛНИЯ АГЕНТ
PMML0547 rev.0 - 11/2020
167
BG
