100~200 mm
Relé conector
Placa de jación
Cable relé
Conexión del ca-
bleado de la uni-
dad interior
Sujete el cable sobrante con una brida y déjelo en el falso techo.
b. Extraiga el cable del relé de la esquina del panel de
aire. Conecte el cable del sensor de movimiento al relé
conector, en la tapa de la esquina. Una vez conectado
tape la conexión del relé conector con la tapa del
cableado y sujétela con bridas.
c. Enganche la lengüeta de la parte posterior de la tapa de
la esquina con sensor de movimiento en el saliente del
panel de aire.
d. Mientras presiona el cableado dentro de la esquina
introduzca los dos ganchos de jación Ⓐ en el agujero
cuadrado del panel de aire y presione la tapa de la
esquina. Introduzca y presione el gancho de jación Ⓑ
en el agujero cuadrado del panel de aire.
? NOTA
• Sujetelabridarmementeenelsaliente.Delocontrario,latapadela
esquina podría caer cuando la retirara y causar daños.
• Sujetermementelosganchosdejaciónalatapadelaesquinadel
paneldeaire.Delocontrario,losganchosdejaciónpodríanresultar
dañados.

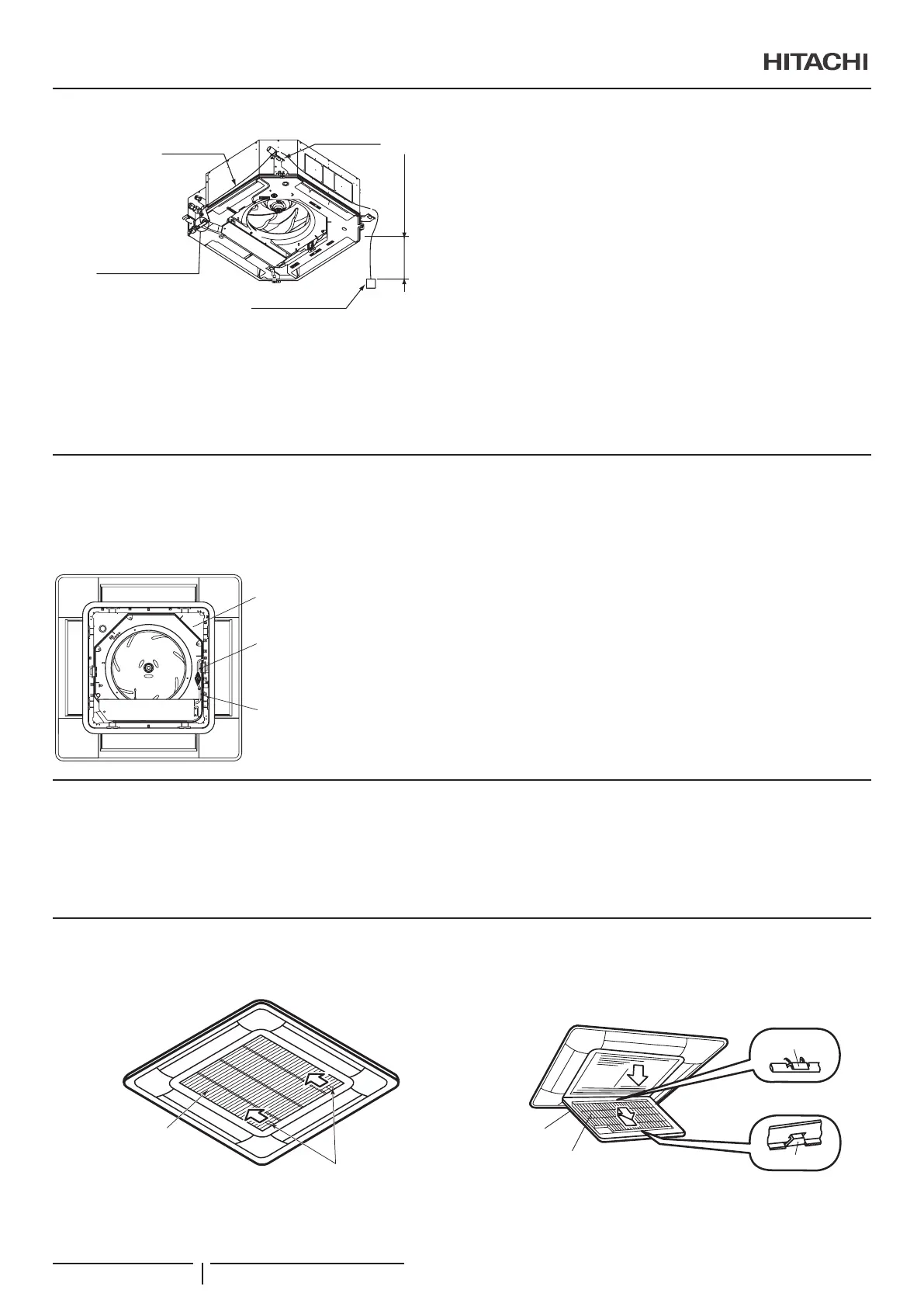

8.3 CONEXIÓN DEL CABLEADO DEL PANEL DE AIRE
1 Los siguientes conectores se utilizan en el panel de aire.
Retire la cinta adhesiva que sujeta los cables conectores al
panel de aire tal y como se muestra en la siguiente gura.
Conéctelos a la unidad interior.
>PS<
HS-HB
Caja eléctrica
Cableado del motor para el de-
ector automático (en el panel de
aire) (conector para baja tensión:
18 polos, blanco)
Cableado del motor para el deec-
tor automático (en la unidad inte-
rior) (conector para baja tensión: 18
polos, blanco)
Sin rejilla de entrada
de aire
2 Una vez nalizados los trabajos de conexión eléctrica del
panel de aire, coloque la rejilla de entrada de aire. Siga el
mismo procedimiento, en sentido inverso, para retirarlo.
9 MANTENIMIENTO
Cuando se muestra "FILTER" en la pantalla del mando a distancia,
extraiga el ltro de aire siguiendo los pasos indicados para cada
unidad.
No ponga en marcha el sistema sin el ltro de aire para proteger el
intercambiador de calor de la unidad interior frente a las obstruccio-
nes.
Apague la alimentación principal antes de extraer el ltro (es po-
sible que se muestre el modo de funcionamiento anterior).
9.1 EXTRACCIÓN DEL FILTRO
1 Abra la rejilla de entrada de aire presionando los dos
botones en la dirección de la echa.
Pestaña
Rejilla de entrada
de aire
2 Sostenga la parte de abajo de la rejilla de entrada de aire
manteniéndola inclinada. Retire los ganchos del ltro de aire
de la rejilla y extraiga el ltro.
Gancho
Parte superior del ltro
Parte inferior del ltro
Rejilla de entrada
de aire
Filtro de aire
Gancho
MANTENIMIENTO
PMML0547 rev.0 - 11/2020
30
