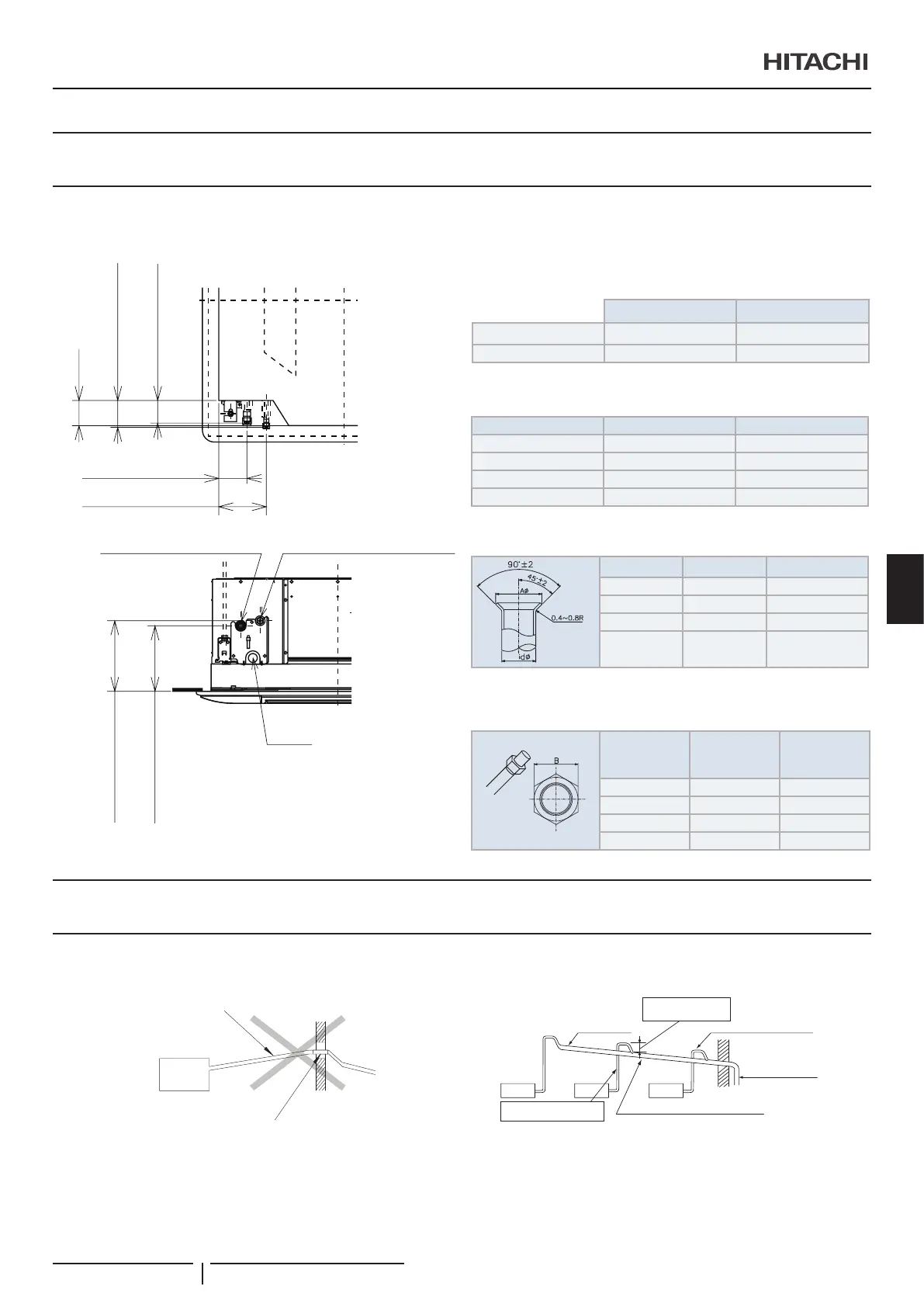

4 KYLRÖR
4.1 RÖRANSLUTNING
4.1.1 Rörens placering
(mm)
84
90
76
95
160
237
220
φ
30
(Vätskerör)
(Gasledning)
(Gasledning)
(Vätskerör)
(mm)
84
90
76
95
160
157
140
ø
30
Gasledningsanslutning
Vätskerörsanslutning
(Gasledning)
(Vätskerör)
4.1.2 STORLEK PÅ RÖRANSLUTNING

Rördiameter
mm (tum)
Vätskerör Gasrör
RCI-(1.0-2.0) Ø 6.35 (1/4) Ø 12.70 (1/2)
RCI-(2.5-6.0) Ø 9.52 (3/8) Ø 15.88 (5/8)

Kopparrörens tjocklek
Ø (tum) Ø (mm) Tjocklek (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Flänsrörsdimensioner
Ø (tum) Ø (mm) A +0/-0,4 (mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7

Flänsmutterdimensioner
Nominell
diameter
(tum)
Nominell
diameter
(mm)
B (mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 DRÄNERINGSRÖR
5.1 ALLMÄN INFORMATION
FELAKTIGT RÄTT
Felaktigt: Lutning uppåt
Felaktigt: För hög montering
Vanligt dräneringsrör (Min. VP30)
PVC-rör (VP25)
Min. 100 mm
(så högt som möjligt)
Dräneringsrör
från enheten
(Nedåtsluttning från högsta delen)
Detta dräneringsrör
ska separeras från
andra rör
1/25 till 1/100
lutning nedåt
KYLRÖR
PMML0547 rev.0 - 11/2020
135
SV
