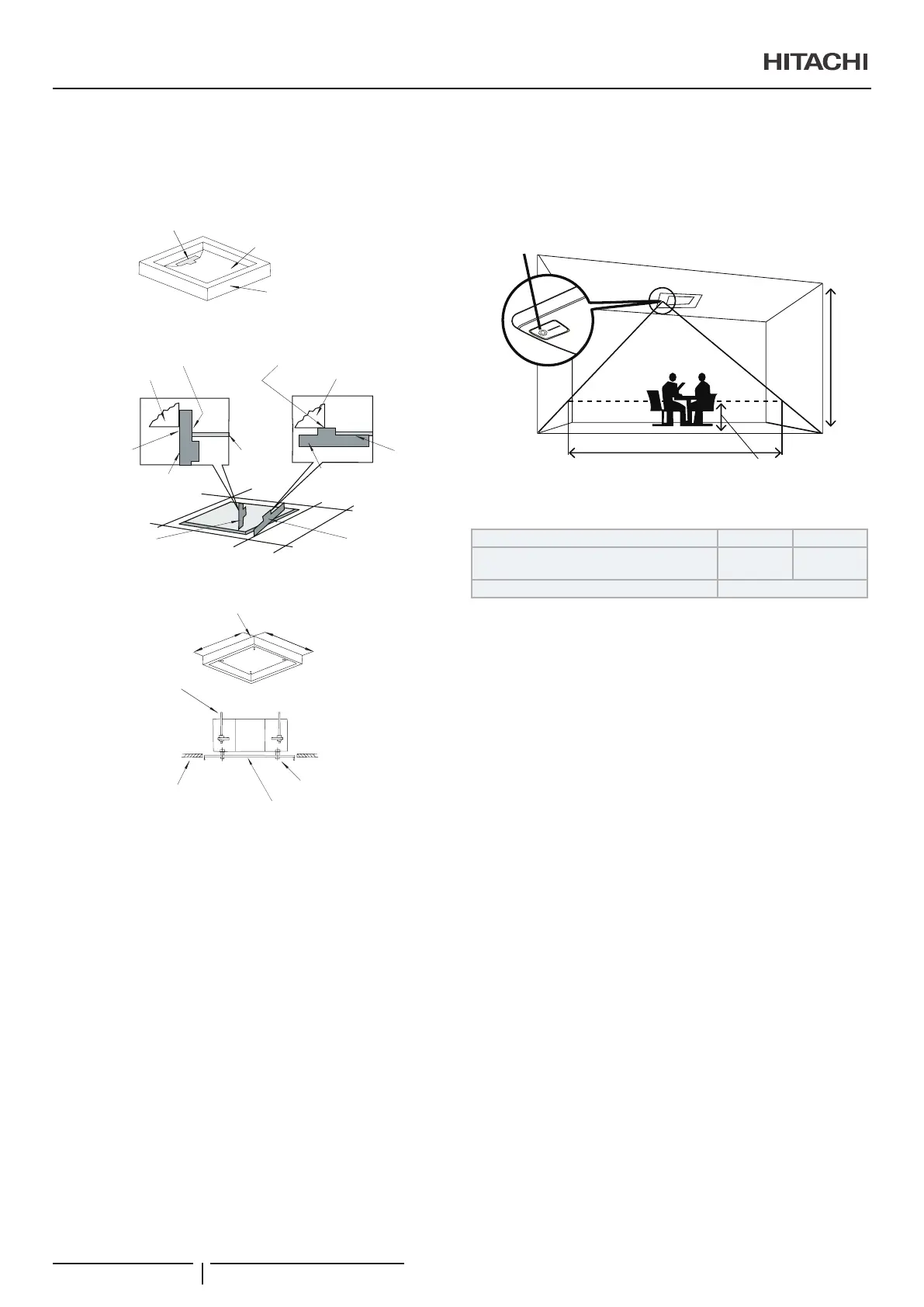

Justera utrymmet mellan inomhusenheten och
öppningen i undertaket
- Justera inomhusenheten till rätt läge med hjälp av
installationsmönstret.
Kontrollera skala för öppningens dimensioner
Mönsterkartong för installation
Packning (wellpapp)
För tak som redan försetts med paneler.
Inomhusenhet
Montera den här sidan av skalan på
insidan av taköppningen
Montera den här sidan av skalan
på enhetens undersida
Inomhusenhet
Montera den här
sidan av skalan
på takpanelen
Kontrollera skala
Kontrollera takhöjden vid
enhetens alla hörn
Kontrollera öppningens
dimension på enhetens
båda sidor
Montera den här sidan
av skalan på utsidan av
taköppningen
Takpanel
Kontrollera skala
För tak som ännu inte försetts med paneler.
Pappersmönster för installation
Dimension för öppning
Enhet
Dimension för öppning
Upphängningsbult
Innertakets yta
Mönsterkartong för installation
Skruv (M6)
- Skruva åt muttrarna på upphängningskonsolerna när
justeringen är klar. Måla över muttrarna och bultarna med
färg av LOCK-TIGHT-typ så att de inte lossnar. Det kan
annars uppstå onormala ljud och inomhusenheten kan
lossna.
Avkänningsområdet om rörelsesensor PS-MSK2
(tillval), endast som ett tillbehör för luftpanelen
P-N23NA2
Avkänningsområde för rörelsesensorn när man fäster rörelse-
sensorn på panelen visas i guren nedan.
Ø
a
Rörelsesensor
Från golvyta 0,8 m
Installationshöjd för inomhusenhet h (m) 2,7 3,2
Avkänningsområde för rörelsesensor
Øa (m)
Ca. 7,0 Ca. 8,8
Rörelsedetektering Mänsklig rörelse
? OBS!
Rörelsesensorn kan läsa av att ingen är i rummet om sensorn monteras i
taket(högreän4m)ävenomnågonbennersigirummet.
INSTALLATION AV INOMHUSENHETER
PMML0547 rev.0 - 11/2020
134
