6 CÂBLAGE ÉLECTRIQUE
6.1 INFORMATIONS GÉNÉRALES
! DANGER
• Mettez hors tension (interrupteurprincipalsur OFF) l'unité in-
térieure et le groupe extérieur avant toute intervention sur le
câblageélectriqueoutoutcontrôlepériodique.
• Vériez que lesventilateurs intérieuret extérieursont arrêtés
avanttouteinterventionsurlecâblageélectriqueoutoutcon-
trôlepériodique.
• Protégez les câbles, le tuyau d'évacuation, les parties électr-
iques...desrongeursetautrespetitsanimaux.Danslecascon-
traire,lespartiesnonprotégéespourraientêtrerongées,etun
incendiepourraitseproduire.
! ATTENTION
• Installez un ELB (Disjoncteur de fuite à la terre) à la source
d'alimentation.
• Utilisez des câbles blindés à paire torsadée ou des câbles blindés
pour la transmission entre l’unité intérieure et le groupe extérieur, et
connectez la partie blindée à la vis de terre du coffret électrique de
l’unité intérieure, comme le montre la gure ci-dessous.
• Enveloppez les ls avec la gaine isolante fournie et bouchez l'orice de
connexion du câblage avec un matériau isolant an de protéger l’appareil
de l'eau de condensation ou des insectes.
• Fixez fermement les câbles à l'intérieur de l'unité à l'aide du collier
de serrage.
• Insérez les câbles dans l'orice pré-perforé du panneau latéral (si
vous utilisez un conduit).
• Fixez le câble de la télécommande à l'intérieur du coffret électrique à
l’aide du collier de serrage.

Vérication générale
1 Veillez à choisir correctement les composants électriques
utilisés sur site (interrupteurs d'alimentation principaux,
disjoncteurs, câbles, connecteurs et cosses). Assurez-vous
que les composants respectent les normes et réglementations
locales.
2 Vériez que la source d'alimentation se situe dans une
fourchette de +/-10 % de la tension nominale.
3 Vériez la capacité des câbles électriques. Si la puissance
de la source d’alimentation est trop faible, le système ne
peut pas démarrer en raison de la perte de tension.
4 Sélectionnez les sections de câble conformément à la
norme européenne EN60 335-1. N’utilisez pas de câbles
plus ns que le câble souple ordinaire gainé de caoutchouc
rigide (code de désignation 60245 IEC 57) ou gainé de
polychloroprène (code de désignation 60245 IEC 57).
5 Assurez-vous que le câble de terre est raccordé.
6.2 CONNEXION DU CÂBLAGE ÉLECTRIQUE POUR L'UNITÉ INTÉRIEURE

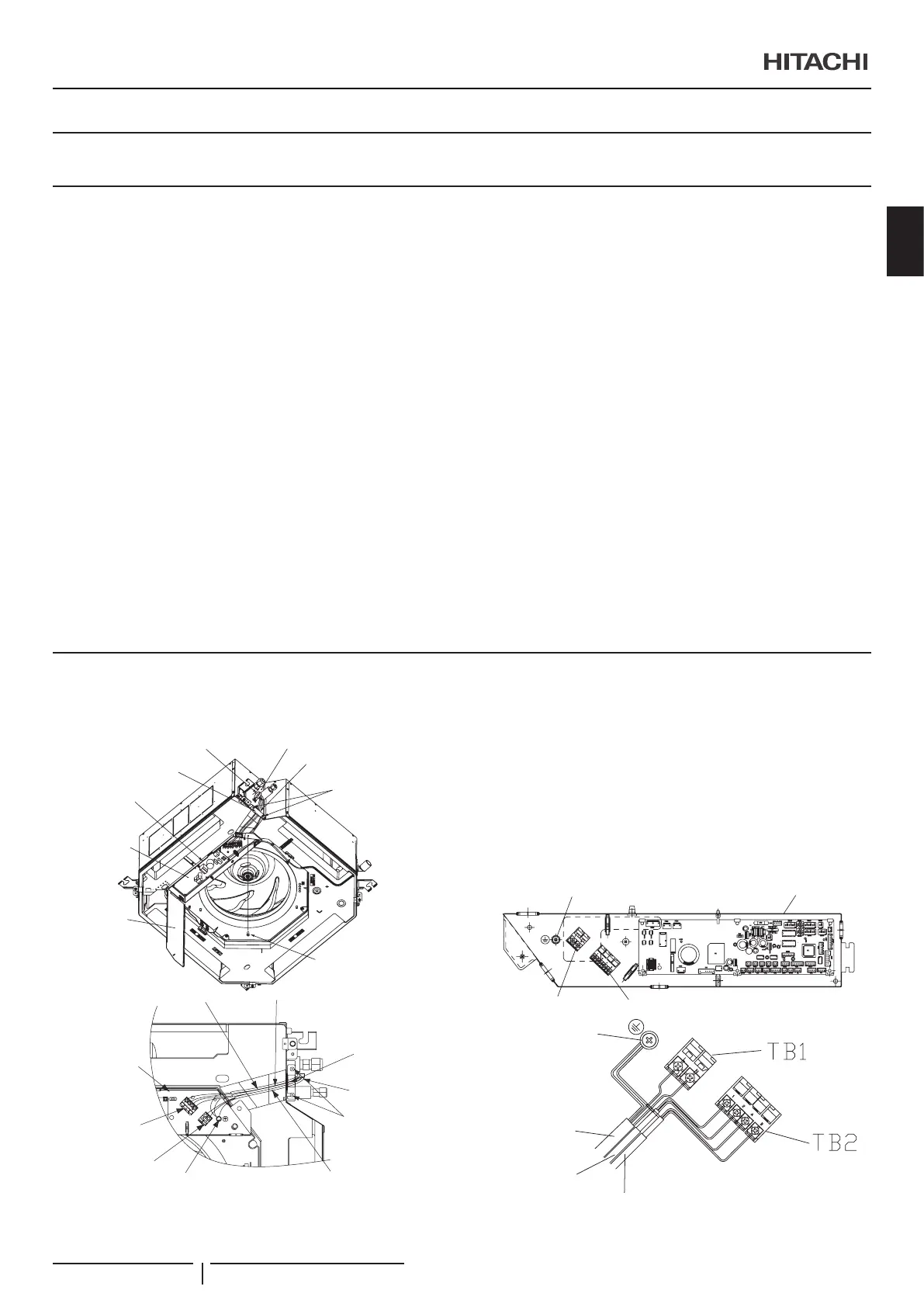

1 Connexion du câblage électrique de l'unité intérieure est
représenté dans la gure ci-dessous.
Cache tuyauterie
Attache
Plaque de support
de câblage
Co󰀨ret
électrique
PCB
(Carte de circuit
imprimé)
Couvercle du
co󰀨ret électrique
Vis
(pour couvercle de
co󰀨ret électrique)
Vis de la plaque de
support de câblage
sous panneau de
tuyauterie
Orices de connexion
du câblage
Bornier (noir)
1~ 230 V 50 Hz
Câblage d'alimentation
(entre unités intérieures)
Vis de connexion câblage de terre
Vis de la plaque de
support de câblage
Attache
Plaque de support
de câblage
Câblage pour la télécommande
Câble de transition entre unité
intérieure et groupe extérieur
Co󰀨ret électrique
Bornier (blanc)
CC 5 V
2 Déposez le couvercle du co󰀨ret électrique (1 vis).
3 Desserrez deux (2) vis pour la plaque de support de câblage.
4 Connectez le câble de la télécommande ou un câble
d'extension optionnel aux bornes du co󰀨ret électrique, en
passant par l'orice de connexion de la carrosserie.
5 Raccordez les câbles d'alimentation et de mise à la terre aux
bornes du co󰀨ret électrique.
6 Connectez les câbles reliant l'unité intérieure et le groupe
extérieur aux bornes du co󰀨ret électrique.
Co󰀨ret électrique
Borne de mise à la terre
Bornier (TB2)
Bornier (TB1)
Câblage de
transmission
H-Link (0.75 mm
2
)
Vis de mise
à la terre
Câble d’alimentation
(1~ 230 V 50 Hz)
Câble de télécommande
CÂBLAGE ÉLECTRIQUE
PMML0547 rev.0 - 11/2020
57
FR
