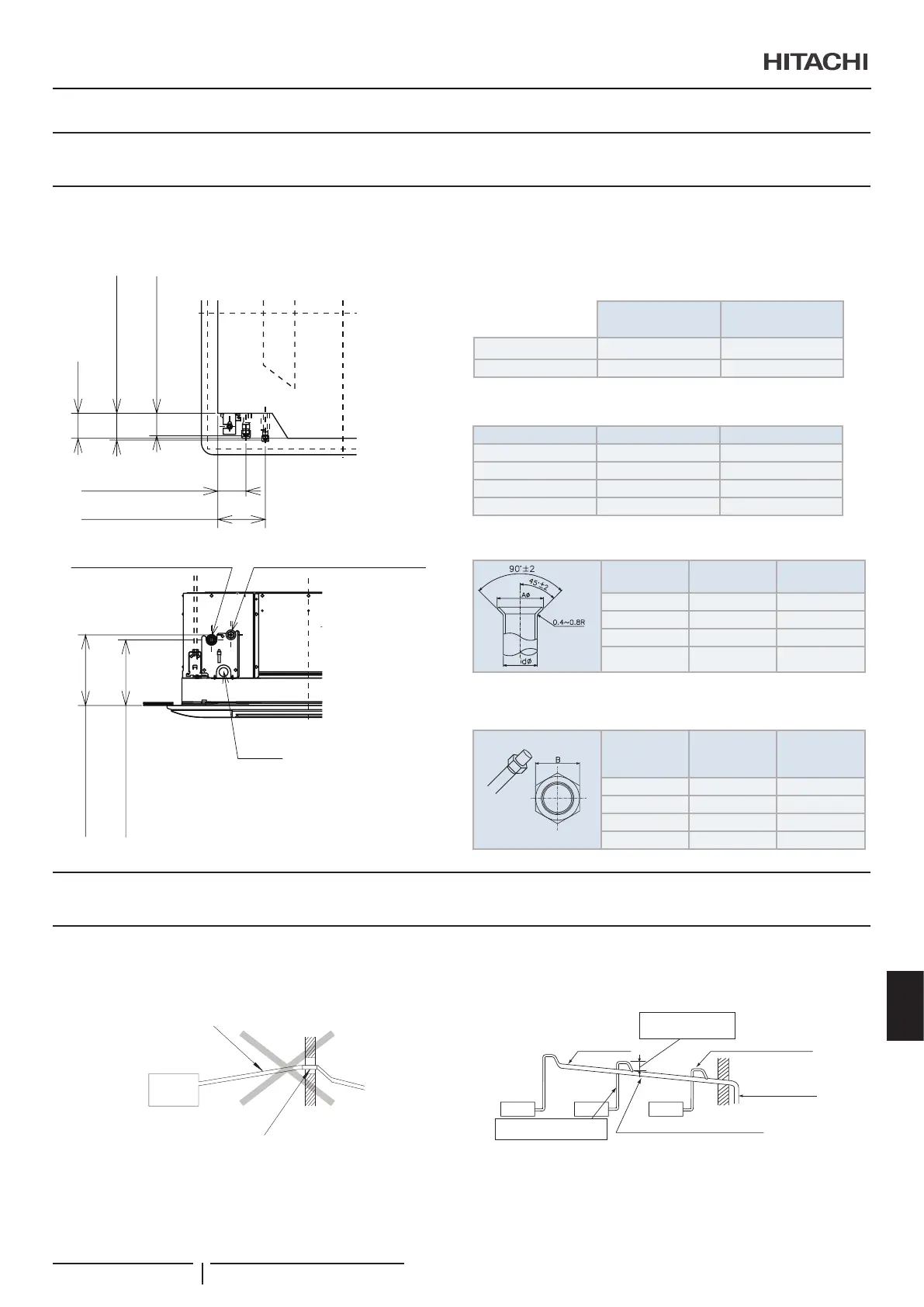

4 DZESĒTĀJVIELAS CAURUĻVADS
4.1 CAURUĻVADU SAVIENOJUMS
4.1.1 Cauruļvadu pozīcija
(mm)
84
90
76
95
160
157
140
ø
30
(Šķidruma caurule)
(Gāzes caurule)
(Gāzes caurule)
(Šķidruma
caurule)
(mm)
84
90
76
95
160
157
140
ø
30
Gāzes caurules savienojums
Šķidruma caurules savienojums
(Gāzes caurule)
(Šķidruma caurule)
4.1.2 Cauruļvada savienojuma izmērs

Cauruļvada izmērs
mm (collas)
Šķidrumu
cauruļvads
Gāzes cauruļvads
RCI-(1.0-2.0) Ø 6,35 (1/4) Ø 12,70 (1/2)
RCI-(2.5-6.0) Ø 9,52 (3/8) Ø 15,88 (5/8)

Vara cauruļu biezums
Ø (collas) Ø (mm) Biezums (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Koniskās caurules izmēri
Ø (collas) Ø (mm)
A +0/-0.4
(mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7

Koniskā uzgriežņa izmēri
Nominālais
diametrs
(collas)
Nominālais
diametrs
(mm)
B (mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 DRENĀŽAS CAURUĻVADS
5.1 VISPĀRĪGA INFORMĀCIJA
NEPAREIZI PAREIZS
Nepareizi:
Augšupejošs slīpums
Nepareizi:
Paceltā daļa
Kopējais drenāžas cauruļvads (Min.VP30)
Vinilhlorīda caurule (VP25)
Min. 100 mm
(pēc iespējas augstāk)
Savienojuma puses
drenāžas cauruļvads
(Lejupejošs slīpums no paceltās daļas)
Šai drenāžas caurulei
jābūt atdalītai no
citām caurulēm
no 1% līdz 4%
lejupejošs slīpums
DZESĒTĀJVIELAS CAURUĻVADS
PMML0547 rev.0 - 11/2020
231
LV
