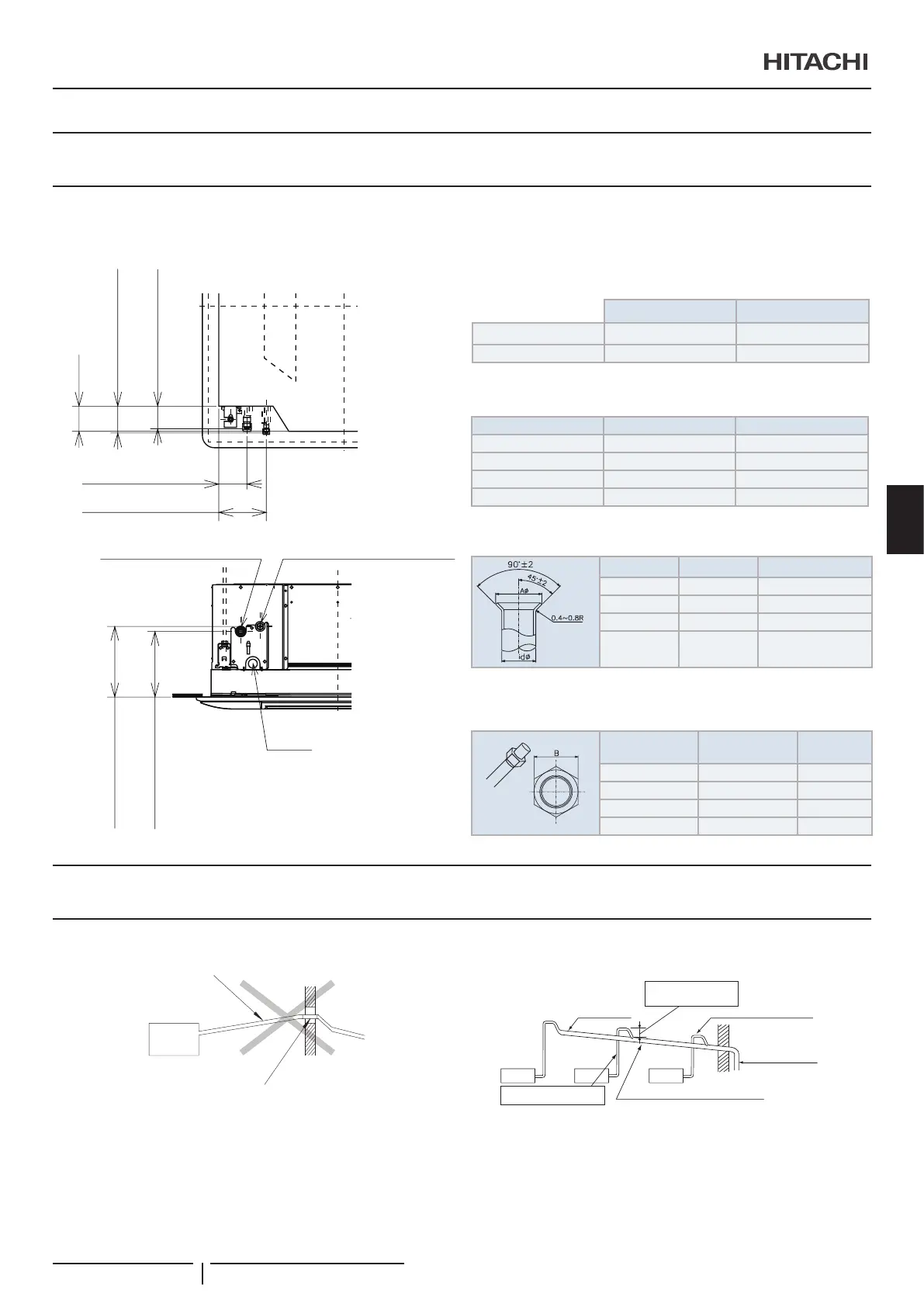

4 KOELLEIDINGEN
4.1 AANSLUITING VAN LEIDINGEN
4.1.1 Positie van de leidingen
(mm)
84
90
76
95
160
237
220
φ
30
(Vloeistoeiding)
(Gasleiding)
(Gasleiding)
(Vloeistoeiding)
(mm)
84
90
76
95
160
157
140
ø
30
Aansluiting gasleiding
Aansluiting vloeistoeiding
(Gasleiding) (Vloeistoeiding)
4.1.2 Diameter van de leidingaansluiting

Leidingdiameter
mm (inch)
Vloeistoeiding Gasleiding
RCI-(1.0-2.0) Ø 6.35 (1/4) Ø 12.70 (1/2)
RCI-(2.5-6.0) Ø 9.52 (3/8) Ø 15.88 (5/8)

Dikte van de koperen leidingen
Ø (in) Ø (mm) Dikte (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Diameters van de opgetrompte leidingen
Ø (in) Ø (mm) A +0/-0,4 (mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7

Diameters van de opgetrompte moeren
Nominale
diameter (in)
Nominale
diameter (mm)
B (mm)
1/4 6.35 17
3/8 9.53 22
1/2 12.70 26
5/8 15.88 29
5 AFVOERLEIDING
5.1 ALGEMENE INFORMATIE
FOUT GOED
Fout: helling omhoog
Fout: gedeelte loopt omhoog
Gewone afvoerbuizen (Min. VP30)
Vinylchloride-leiding (VP25)
Min. 100mm
(hoger indien mogelijk)
Afvoerleiding aan
kant van unit
(Neerwaarste helling)
Deze afvoerleiding
moet gescheiden zijn
van andere leidingen.
Helling naar beneden
van 1/25 tot 1/100
KOELLEIDINGEN
PMML0547 rev.0 - 11/2020
119
NL
