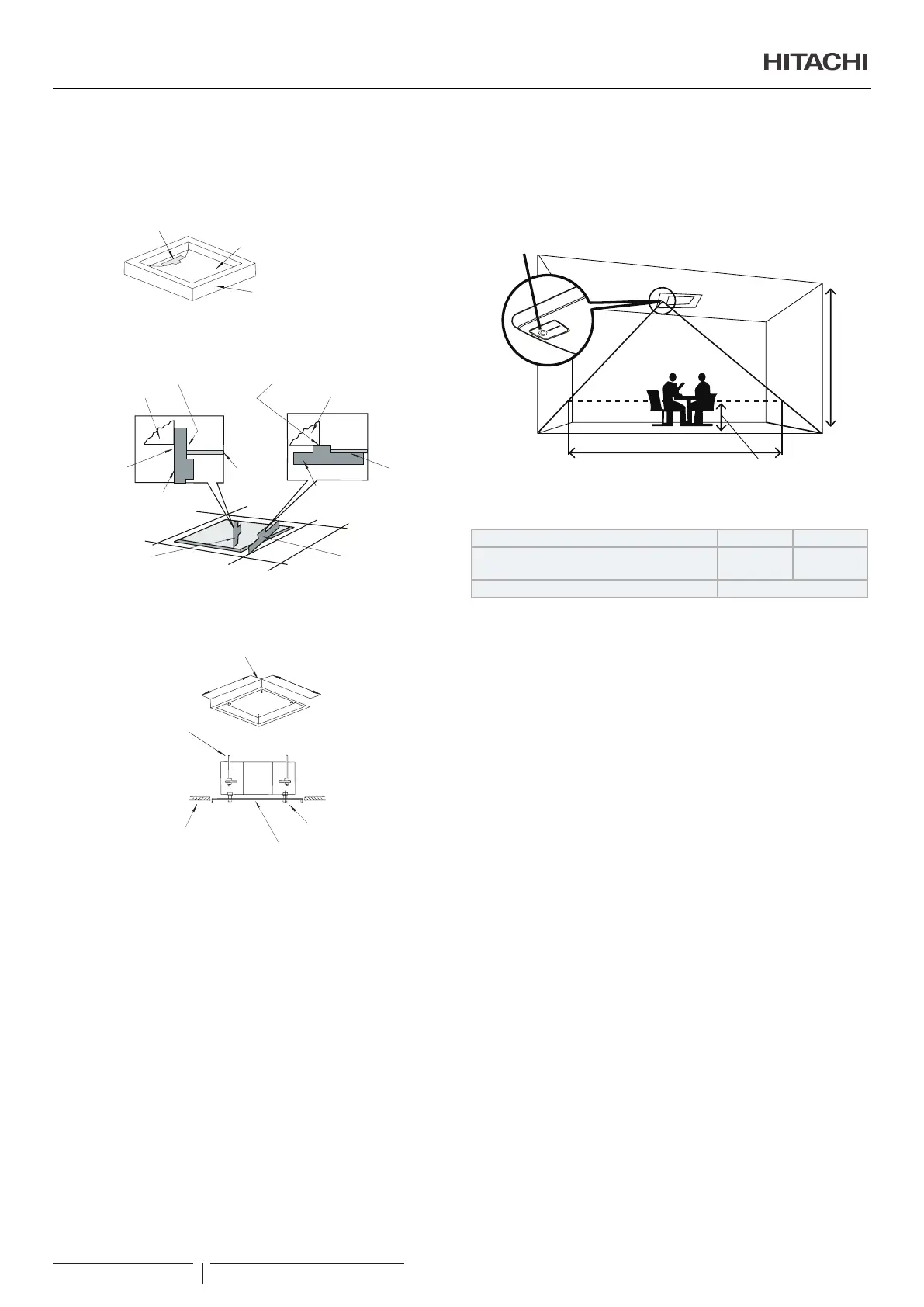

De ruimte tussen de binnenunits en de opening
in het verlaagde plafond aanpassen
- Plaats de binnenunit in de juiste positie: controleer dit
met behulp van de sjabloon voor de installatie.
Controleschaal voor afmeting opening
Sjabloonpapier voor
installatie
Verpakking (ribbelkarton)
Voor plafonds waarin al panelen zijn
aangebracht
Binnenunit
Bevestig deze kant van de schaal aan de
binnenkant van de opening in het plafond
Bevestig deze kant van de schaal
aan de onderkant van de unit
Binnenunit
Bevestig deze
kant van de
schaal aan het
plafondpaneel
Controleschaal
Controleer de hoogte
van het plafond aan
elke hoek van de unit
Controleer de afmeting
van de opening aan alle
zijden van de unit
Bevestig deze kant
van de schaal aan
de buitenkant van
de unit
Plafondpaneel
Controleschaal
Plafond waarin nog geen panelen zijn
aangebracht
Sjabloonpapier voor
de installatie
Afmeting voor
de opening
unit
Afmeting voor
de opening
Ophangbout
Oppervlak van het plafond
Sjabloonpapier voor installatie
Schroef (M6)
- Draai de moeren van de ophangbeugels vast nadat u
de benodigde correcties heeft aangebracht. Bewerk
de bouten en moeren met LOCK-TIGHT-verf om te
voorkomen dat zij losraken. Als u dat niet doet, kunnen
er vreemde geluiden optreden en kan de binnenunit
loskomen.
Detectiegebied van de bewegingssensor PS-
MSK2 (optioneel), alleen als een accessoire om
de luchtpaneel P-N23NA2
De onderstaande afbeelding toont het detectiegebied van de be-
wegingssensor wanneer deze wordt gebruikt met het luchtpaneel.
Ø
a
Bewegingssensor
Vanaf vloer 0,8m
Installatiehoogte van de binnenunit h (m) 2,7 3,2
Detectiegebied van bewegingssensor
Øa (m)
Circa, 7,0 Circa, 8,8
Bewegingsdetectie Menselijke beweging
? OPMERKING
Als de binnenunit met de bewegingssensor in een hoog plafond (hoger
dan 4 m) is ingebouwd, kan het zijn dat de bewegingssensor de aanwe-
zigheid van een persoon niet detecteert.
INSTALLATIE VAN BINNENUNIT
PMML0547 rev.0 - 11/2020
118
