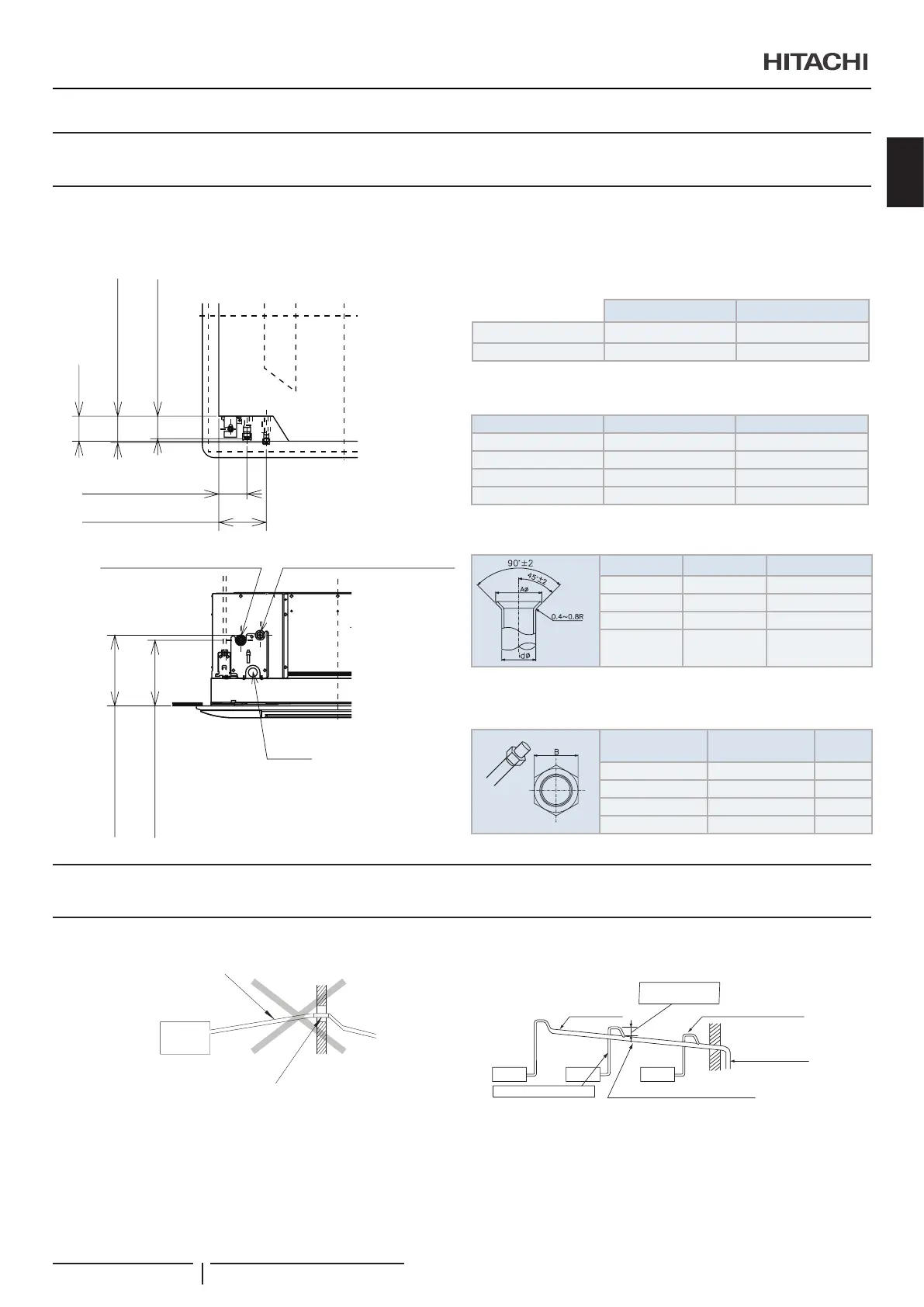

4 KÄLTEMITTELLEITUNGEN
4.1 ROHRANSCHLUSS
4.1.1 Rohranschlussposition
(mm)
84
90
76
95
160
237
220
φ
30
(Flüssigkeitsrohr)
(Gasrohr)
(Gasrohr)
(Flüssigkeitsrohr)
(mm)
84
90
76
95
160
157
140
ø
30
Anschluss der
Kältemittel-Gasleitung
Anschluss der Kältemittel-
Flüssigkeitsleitung
(Gasrohr)
(Flüssigkeitsrohr)
4.1.2 Rohranschlussgröße

Rohrgröße
mm (in)
Flüssigkeitsleitung Gasleitung
RCI-(1.0-2.0) Ø 6.35 (1/4) Ø 12.70 (1/2)
RCI-(2.5-6.0) Ø 9.52 (3/8) Ø 15.88 (5/8)

Kupferrohrdicke
Ø (in) Ø (mm) Stärke (mm)
1/4 6,35 0,80
3/8 9,53 0,80
1/2 12,70 0,80
5/8 15,88 1,00
Konusrohrmaße
Ø (in) Ø (mm) A +0/-0,4 (mm)
1/4 6,35 9,1
3/8 9,52 13,2
1/2 12,70 16,6
5/8 15,88 19,7

Konusmuttergröße
Nenndurch-
messer (in)
Nenndurch-
messer (mm)
B (mm)
1/4 6,35 17
3/8 9,53 22
1/2 12,70 26
5/8 15,88 29
5 ABFLUSSLEITUNGEN
5.1 ALLGEMEINE INFORMATIONEN
FALSCH RICHTIG
Falsch: Steigung
Falsch: Aufsteigender Teil
Gemeinsame Abussleitungen (Min. VP30)
Vinylchlorid-Rohr (VP25)
Min. 100 mm
(höher als möglich)
Geräteseitige Ablaueitung
(Verlegung des ansteigender Teils)
Dieses Ablaufrohr muss
von anderen Rohren
getrennt werden.
1/25 bis 1/100
Neigung
KÄLTEMITTELLEITUNGEN
PMML0547 rev.0 - 11/2020
39
DE
