100~200 mm
Connettore relé
Piastra di ssaggio
Cavo relé
Collegamento
cavi unità interna
Fissare la lunghezza extra del cavo del relé con il nastro di
plastica e inserirlo all'interno del sotto.
b. Estrarre il cavo del relé dalla sacca d'angolo del pannello
di mandata. Collegare il cavo del sensore di movimento
nella sacca d'angolo al connettore del relé. Dopo aver
eettuato il collegamento, coprire il collegamento del
connettore del relé con il coperchio dei cavi e ssare il
coperchio dei cavi con i nastri di plastica.
c. Collocare il nastro nella parte posteriore del coperchio
della sacca d'angolo con sensore di movimento sulla
sporgenza nel pannello di mandata.
d. Spingendo il cavo nella sacca d'angolo, inserire i ganci
di ssaggio (2 pezzi) in Ⓐ nel foro quadrato nel pannello
di mandata, e spingere il coperchio della sacca d'angolo.
Quindi, inserire e spingere i ganci di ssaggio (1 pezzo)
in Ⓑ nel foro quadrato nel pannello di mandata.
? NOTA
• Collocare saldamente il nastro sulla sporgenza. In caso contrario, il
coperchio della sacca d'angolo potrebbe cadere nel rimuoverlo e ciò
potrebbe provocare lesioni.
• Collocaresaldamenteigancidissaggiodelcoperchiodellasacca
d'angolonelpannellodimandata.Incasocontrario,igancidissag-
gio potrebbero subire danni.

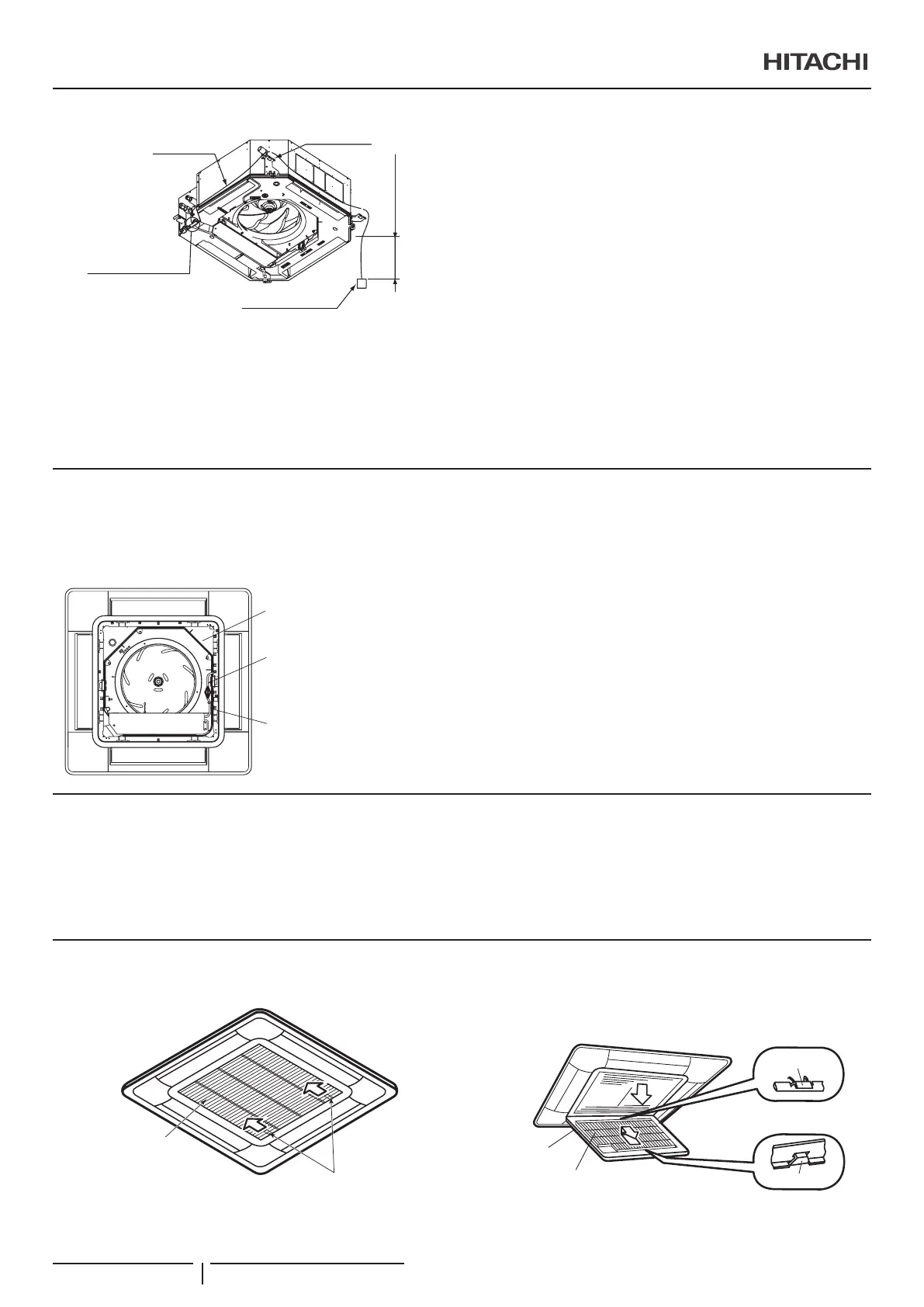

8.3 ATTACCO DEI CAVI DEL PANNELLO DI MANDATA
1 Nel pannello di mandata sono utilizzati i seguenti connettori.
Rimuovere il nastro di ssaggio dei connettori dei cavi nel
pannello di mandata e estrarli come mostrato nella gura
sottostante. Collegarli ai connettori dei cavi nell'unità interna.
>PS<
HS-HB
Quadro elettrico
Cavi del motore della ferito-
ia automatica (nel pannello di
mandata) (connettore per bassa
tensione: 18 poli, bianco)
Cavi del motore della feritoia
automatica (nell'unità interna)
(connettore per bassa tensio-
ne: 18 poli, bianco)
Condizione senza gri-
glia di ingresso aria
2 Una volta eseguito il collegamento dei cavi del pannello di
mandata, attaccare la griglia di ingresso dell'aria. Eseguire
le operazioni di attacco seguendo la procedura inversa della
rimozione.
9 MANUTENZIONE
Se l'indicazione "FILTER" compare sul display del dispositivo
di comando remoto, estrarre il ltro dell'aria seguendo i passi
indicati per ogni unità.
Non mettere in funzione il sistema senza il ltro dell’aria che
protegge lo scambiatore di calore dell’unità interna da possibili
ostruzioni.
Prima di estrarre il ltro, spegnere l’interruttore di alimentazione
principale (potrebbe essere visualizzata la precedente modalità
di funzionamento).
9.1 ESTRAZIONE DEL FILTRO
1 Aprire la griglia di ingresso dell'aria dopo aver spinto i
pomelli nella direzione indicata dalla freccia.
Pomo
Griglia di ingresso
dell’aria
2 Sostenere la parte inferiore della griglia di ingresso dell'aria
mantenendola inclinata. Rimuovere i ganci del ltro dell'aria
dalla griglia di ingresso dell'aria e rimuovere il ltro dell'aria.
Gancio
Parte superiore del ltro
Parte inferiore del ltro
Griglia di ingresso
dell’aria
Filtro dell'aria
Gancio
MANUTENZIONE
PMML0547 rev.0 - 11/2020
78
