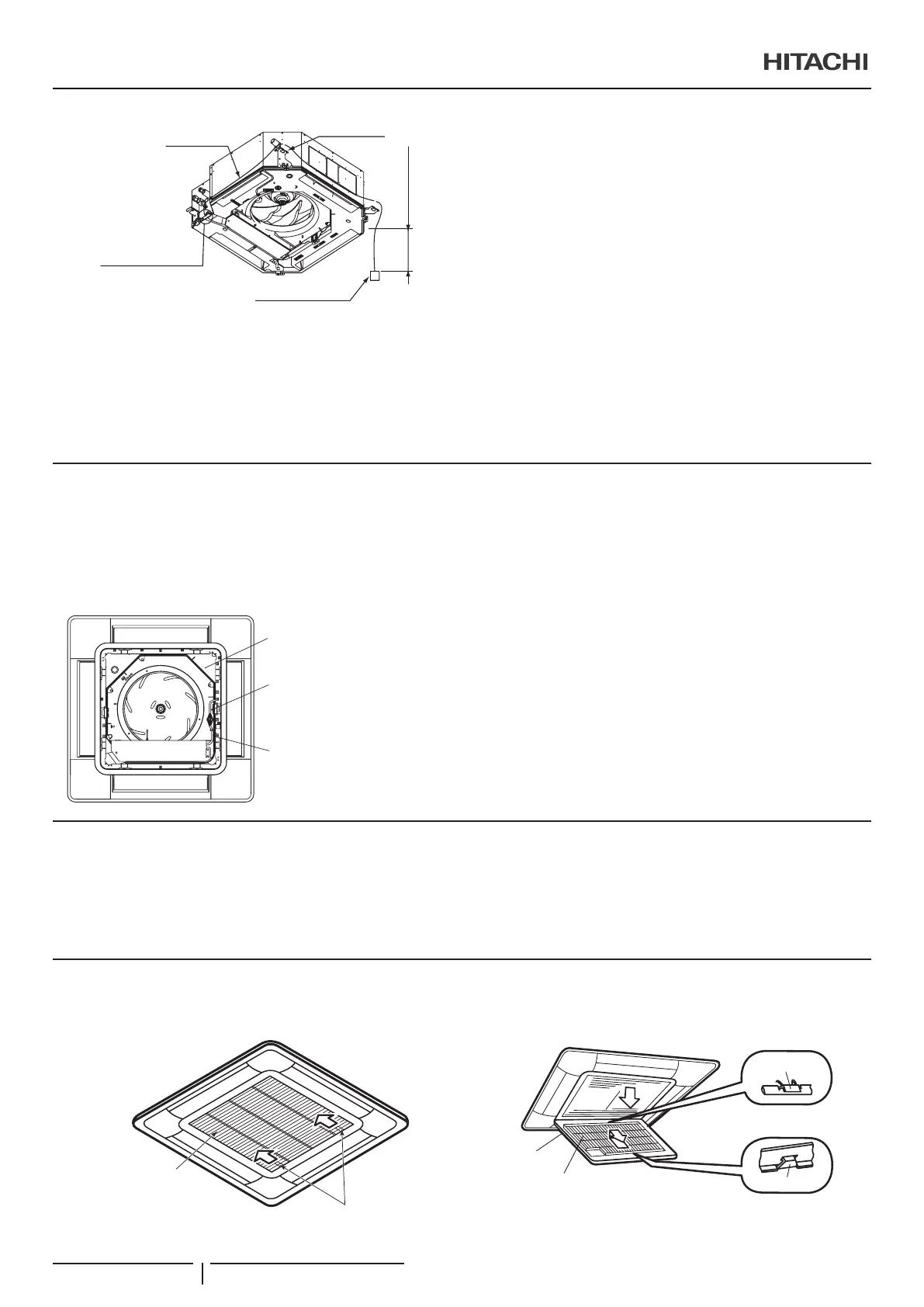

100~200 mm
Ακροδέκτης ρελέ
Πλάκα στερέωσης
Καλώδιο ρελέ
Σύνδεση καλωδίωσης
εσωτερικής μονάδας
Στερεώστε το επιπλέον μήκος του καλωδίου ρελέ με την πλαστική
ταινία και αποθηκεύστε το μέσα στην οροφή.
b. Τραβήξτε έξω το καλώδιο ρελέ από το γωνιακό θυλάκιο
του στομίου αέρα. Συνδέστε την καλωδίωση του
αισθητήρα κίνησης στο κάλυμμα γωνιακού θυλακίου στο
ρελέ σύνδεσης. Μετά τη σύνδεση, καλύψτε τη σύνδεση
του ρελέ σύνδεσης με το κάλυμμα καλωδίωσης και
στερεώστε το κάλυμμα καλωδίωσης με πλαστικές ταινίες.
c. Συγκρατήστε την ταινία στην πίσω πλευρά του
καλύμματος γωνιακού θυλακίου με αισθητήρα κίνησης
στην προεξοχή του στομίου αέρα.
d. Ενώ σπρώχνετε την καλωδίωση μέσα στο γωνιακό
θυλάκιο, εισάγετε τα άγκιστρα στερέωσης (2 τεμάχια) σε
Ⓐ στην τετράγωνη οπή του στομίου αέρα και σπρώξτε
το κάλυμμα γωνιακού θυλακίου. Κατόπιν, εισάγετε και
σπρώξτε το άγκιστρο στερέωσης (1 τεμάχιο) στο Ⓑ στην
τετράγωνη οπή του στομίου αέρα.
? ΣΗΜΕΙΏΣΗ
• Στερεώστε καλά την ταινία στην προεξοχή. Διαφορετικά το κάλυμμα
γωνιακού θυλακίου μπορεί να πέσει καθώς αφαιρείται και να προκλη-
θεί τραυματισμός.
• Στερεώστε καλά τα άγκιστρα στερέωσης στο κάλυμμα γωνιακού θυλα-
κίου στο στόμιο αέρα. Διαφορετικά, τα άγκιστρα στερέωσης θα υπο-
στούν βλάβη.
8.3 ΣΥΝΔΕΣΗ ΚΑΛΏΔΙΏΣΗΣ ΓΙΑ ΣΤΟΜΙΟ ΑΕΡΑ
1 Με το στόμιο αέρα χρησιμοποιούνται οι ακόλουθοι
ακροδέκτες. Αφαιρέστε την ταινία που στερεώνει τους
ακροδέκτες καλωδίωσης στο στόμιο αέρα και τραβήξτε
προς τα έξω όπως παρουσιάζεται στην παρακάτω εικόνα.
Συνδέσετε τους με τους ακροδέκτες καλωδίωσης στην
εσωτερική μονάδα.
>PS<
HS-HB
Ηλεκτρικό κουτί
Καλωδίωση μηχανής για αυτό-
ματη περσίδα (σε στόμιο αέρα)
(ακροδέκτης για χαμηλή τάση:
18 πόλοι, λευκό)
Καλωδίωση μηχανής για αυ-
τόματη περσίδα (σε εσωτερική
μονάδα) (Ακροδέκτης για χαμη-
λή τάση: 18 πόλοι, λευκό)
Συνθήκη χωρίς τη σχάρα
εισαγωγής αέρα
2 Μετά την ολοκλήρωση της σύνδεσης καλωδίωσης στο στόμιο
αέρα, προσαρμόστε τη σχάρα εισόδου αέρα. Εκτελέστε
την εργασία προσαρμογής αντίστροφα από τη διαδικασία
αφαίρεσης.
9 ΣΥΝΤΗΡΗΣΗ
Όταν η ένδειξη, "FILTER" εμφανίζεται στην οθόνη του τηλεχειρι-
στηρίου, αφαιρέστε το φίλτρο αέρα σύμφωνα με τα βήματα που
υποδεικνύονται σε κάθε μονάδα.
Μην θέσετε σε λειτουργία το σύστημα χωρίς το φίλτρο αέρα, ώστε
να μην φράξει ο εναλλάκτης θερμότητας της εσωτερικής μονάδας.
Κλείστε τον κύριο διακόπτη παροχής πριν βγάλετε το φίλτρο.
(Μπορεί να εμφανιστεί η προηγούμενη κατάσταση λειτουργίας).
9.1 ΑΦΑΙΡΕΣΗ ΦΙΛΤΡΟΥ
1 Ανοίξτε τη σχάρα εισόδου αέρα εφόσον σπρώξετε τα δυο
κουμπιά προς το βέλος.
Κουμπί
Σχάρα εισόδου αέρα
2 Κρατήστε την πιο χαμηλή πλευρά της σχάρας εισόδου αέρα
σε γωνία. Αφαιρέστε τα άγκιστρα του φίλτρου αέρα από τη
σχάρα εισόδου αέρα και αφαιρέστε το φίλτρο αέρα.
Άγκιστρο
Άνω τμήμα του φίλτρου
Κάτω τμήμα του φίλτρου
Σχάρα
εισόδου αέρα
Φίλτρο αέρα
Άγκιστρο
ΣΥΝΤΗΡΗΣΗ
PMML0547 rev.0 - 11/2020
158
