Kit de détecteur de mouvement PS-MSK2 (option)
N'installez pas le kit de détecteur de mouvement PS-MSK2
(option) dans les endroits suivants.
Cela pourrait entraîner des erreurs de détection, des
mouvements indétectables ou la détérioration du détecteur de
mouvement.
Les lieux à fortes variations de température ambiante.
Les lieux où une force ou vibration excessive est appliquée
au détecteur de mouvements.
Les lieux où de l'électricité statique ou des vagues
électromagnétiques sont générées.
Les lieux avec des interférences pour lumière infrarouge
comme les lunettes ou la buée dans une zone de détection.
Les lieux où la lentille du détecteur de mouvement est
exposée à de fortes températures et humidité pour une
durée prolongée.
Les lieux présentant des uides et gaz corrosifs.
Les lieux où la lumière directe comme celle du soleil ou d'un
phare a󰀨ecte le détecteur de mouvement.
Les lieux où de l'air chaud provenant d'un chau󰀨age ou autre
a󰀨ecte directement le détecteur de mouvement.
Les lieux où les conditions météorologiques a󰀨ectent
directement la surface du détecteur de mouvement.
Les lieux où la surface de la lentille peut être tachée ou
endommagée par un environnement poussiéreux.
La fonction de détection sera réduite si la lentille du détecteur de
mouvement est tachée.
Dans ce cas, nettoyez les taches à l'aide d'un coton-tige
recouvert d'alcool (l'alcool isopropylique est recommandé) ou
d'un tissu doux.
Veuillez ne pas employer de force excessive quand vous
nettoyez les taches de la lentille du détecteur de mouvement.
Si une force excessive est appliquée, la lentille de résine
peut être endommagée ce qui peut causer des mauvais
fonctionnements comme des erreurs de détection ou des
mouvements indétectables.

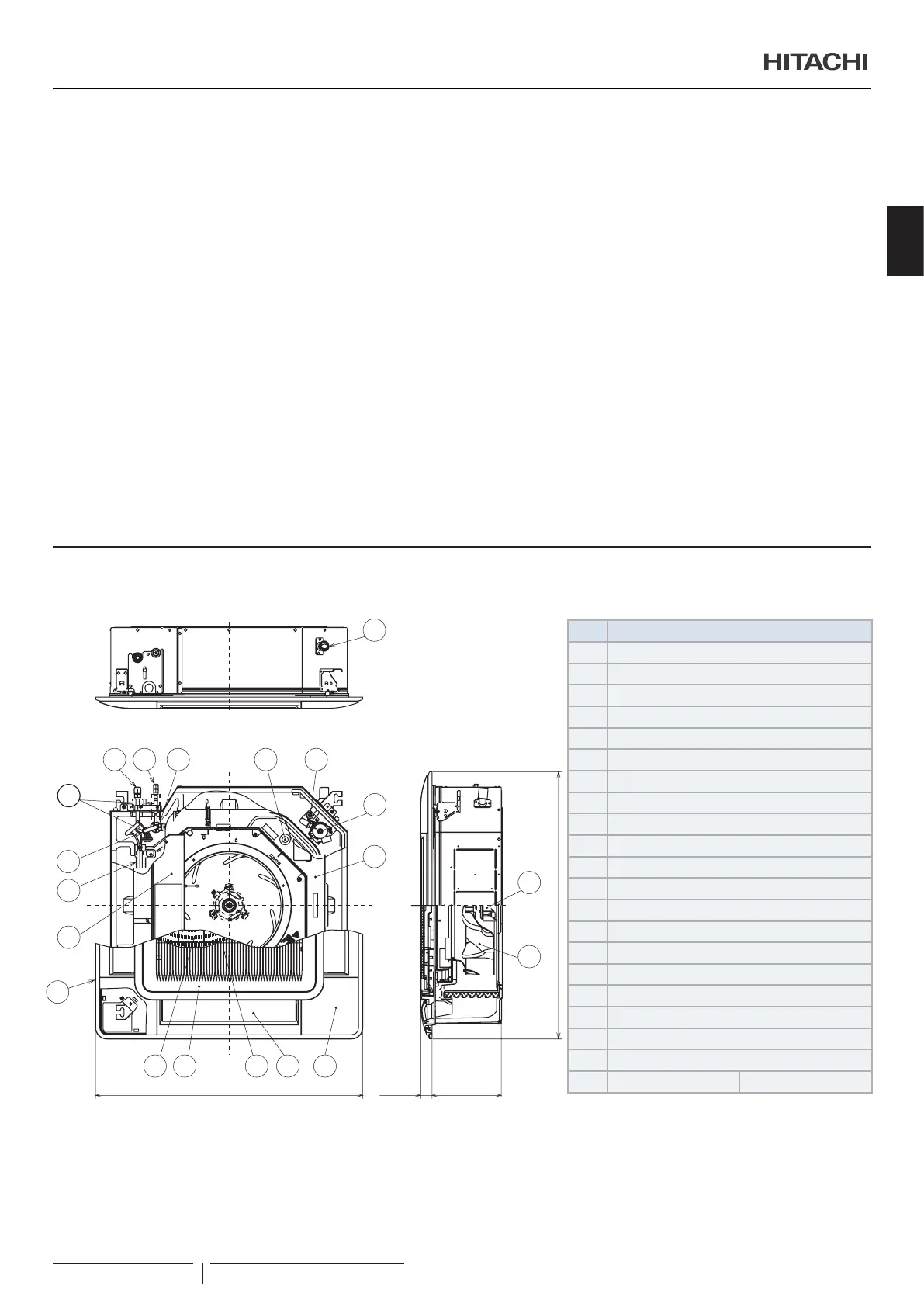

2 NOMENCLATURE DES PIÈCES
Élém. Nom de la pièce
1 Ventilateur
2 Moteur du ventilateur
3 Échangeur de chaleur
4 Distributeur
5 Filtre
6 Détendeur électronique
7 Co󰀨ret électrique
8 Raccord de la tuyauterie de gaz frigorigène
9 Raccord de la tuyauterie de uide frigorigène
10 Raccordement ligne des condensats
11 Mécanisme d'évacuation des condensats
12 Interrupteur à otteur
13 Plateau d'évacuation des condensats
14 Bouchon de caoutchouc pour vidange
15 Panneau de sou󰀪age
16 Grille d’admission d’air
17 Filtre à air
18 Sortie d'air
19 Prise d'air
20 Couvercle de réceptacle d’angle
C RCI(1.0-2.5): 248 RCI(3.0-6.0): 298
8
10
1
2
3
4
5
6
7
9
11
12
13
14
15
16
18
19
20
40
17
950
950
DRAIN
>PS<
HS-HB
DIP
C
NOMENCLATURE DES PIÈCES
PMML0547 rev.0 - 11/2020
51
FR
